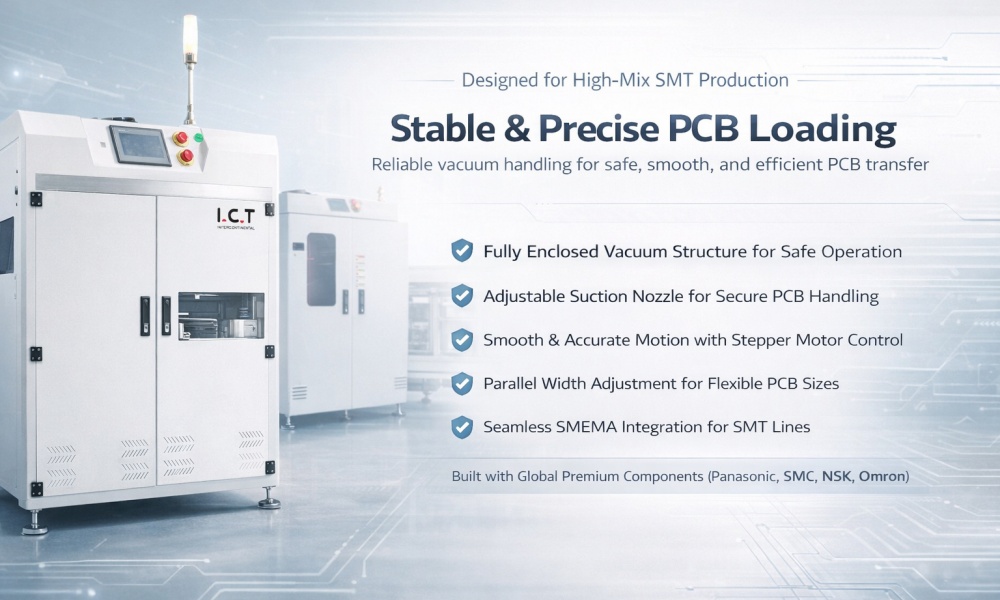

| PCB 真空吸引 ローダ
PCB 真空吸引 ローダ は、自動化された SMT 生産ラインでの高効率な PCB 処理を目的として設計されています。動的な吸引制御を特徴としており、さまざまな PCB サイズと厚さに自動的に適応し、正確かつ安全な積載を保証します。高速動作によりダウンタイムが最小限に抑えられ、継続的な生産フローが保証されます。 SMEMA を介して他の SMT 機器と統合することで、マシン間のスムーズな通信が保証され、全体的なライン効率が向上します。大量生産の要求に耐えるように設計されたこのローダーは、堅牢で長期にわたるパフォーマンスを提供し、生産プロセスの最適化を目指す工場にとって不可欠な資産となっています。
| 高度な真空およびクランプ技術
高度な真空吸引システムを備えた PCB 真空吸引 ローダ は、各 PCB が安全に扱われることを保証し、移送中の損傷の危険を防ぎます。この精度により、すべての基板が損傷を受けないことが保証され、一貫した生産品質に貢献し、再加工の必要性が最小限に抑えられます。
ローダーの吸引制御システムは、PCB のサイズと厚さに基づいて自動的に調整されます。この適応性により多用途になり、安全性や効率を犠牲にすることなくさまざまな PCB タイプを処理できるようになります。ボードが小さくても大きくても、ローダーは常に確実なグリップを保証します。
高速で動作するように設計された PCB 真空吸引 ローダ は、生産のダウンタイムを最小限に抑え、スループットを向上させます。 PCB を迅速にロードおよびアンロードすることで、SMT 生産ラインがスムーズかつ効率的に稼働し、大量生産環境に理想的な選択肢となります。
{ [t25]} 真空吸引 ローダ は 、SMEMA インターフェースを介して、ピックアンドプレース機、リフローオーブン、AOI システムなどの他の SMT 機器とシームレスに統合します。この統合により、生産ライン全体が一貫したユニットとして動作し、ワークフロー全体が最適化され、遅延が最小限に抑えられます。
PCB 真空吸引 ローダ は柔軟性を念頭に置いて設計されています。さまざまな生産ライン構成やスペース要件に対応する調整可能な機能を提供します。この多用途性により、さまざまな工場設定に適しており、既存の生産環境に完全に適合します。
| 仕様
| アイテム | トランスレーショナル バキューム ローダ | バキューマンド マガジン ローダ | ||
|---|---|---|---|---|
| モデル | VL330 | VL460 | VL1200 | VM330 |
| 寸法(mm) | 600×1002×1300 | 800×1270×1300 | 1450×1200×1300 | 650×1050×1300 |
| PCB サイズ(mm) | 50×50～450×330 | 50×50～530×460 | 50×50～1200×350（カスタマイズ可能） | 50×50～450×330 |
| PCB 容量 | 400枚（0.6mm厚） | 400枚（0.6mm厚） | 100枚入(0.6mm厚) | 400枚（0.6mm厚） |
| サイクルタイム | 約12秒または指定 | 約12秒または指定 | 約15秒または指定 | 約12秒または指定 |
| 制御システム | PLC | PLC | PLC | PLC |
| 力 | 最大150VA | 最大150VA | 最大150VA | 最大150VA |
| 空気供給 | 4 ～ 6 bar、10 L/分 | 4 ～ 6 bar、10 L/分 | 4 ～ 6 bar、10 L/分 | 4 ～ 6 bar、10 L/分 |
| 輸送時の高さ | 900 ± 20 mm (カスタマイズ可能) | 900 ± 20 mm (カスタマイズ可能) | 900 ± 20 mm (カスタマイズ可能) | 900 ± 20 mm (カスタマイズ可能) |
| PCB 方向 | 左から右または右から左 | 左から右または右から左 | 左から右または右から左 | 左から右または右から左 |
| コミュニケーション | SMEMA (イン&アウト) | SMEMA (イン&アウト) | SMEMA (イン&アウト) | SMEMA (イン&アウト) |
| 電源 | 単相AC220V 50/60Hz（オプション：110V～380V） | 単相AC220V 50/60Hz（オプション：110V～380V） | 単相AC220V 50/60Hz（オプション：110V～380V） | 単相AC220V 50/60Hz（オプション：110V～380V） |
| 重さ | 130kg | 150kg | 380kg | 120kg |
| オプション | 自動幅調整 | 自動幅調整 | 自動幅調整 | 自動幅調整 |
| 関連する SMT 機器
完全なターンキー SMT 生産ラインを構築するために、I.C.T はあらゆる種類の互換性のあるマシンを提供しています。当社のソリューションには、 自動プリンター、, 高速ピックアンドプレース機、, リフローオーブン, AOI システム、コンベア、 デパネライザー、および PCB アンロード機が含まれます。すべての機器はスムーズに連携するように設計されており、高生産量を維持しながら、狭い工場フロアに適合する U 字型ラインなど、効率的で省スペースなレイアウトをお客様が作成できるように支援します。
| サウジアラビアの顧客プロジェクトの成功
2025 年、I.C.T のエンジニアは中国の顧客の工場を訪れ、新しい SMT 生産ラインの設置とトレーニングを提供しました。
家庭用電化製品のメーカーであるクライアントは、生産効率を向上させるために完全に自動化されたソリューションを必要としていました。 I.C.T は、PCB の取り扱いを最適化するように設計された、PCB 真空吸引 ローダ を含む包括的なシステムを提供しました。生産ラインは、最大限の効率を確保しながら、利用可能なスペースに合わせて構成されました。 3 日間の設置と 5 日間の技術トレーニングの後、システムは完全に稼働し、スループットが大幅に向上し、欠陥が減少しました。
| プロフェッショナルなサービスとトレーニング
I.C.T はエンドツーエンドのサービスを提供し、機器が最高のパフォーマンスで動作することを保証します。当社のエンジニアはインストールとセットアップを担当し、すべてが本番環境に向けて準備が整っていることを確認します。当社は、スムーズな運用を確保し、エラーを減らすために、チームに包括的なトレーニングを提供します。当社の 24 時間 365 日のリモート サポートにより、技術的な問題が迅速に解決されるとともに、定期的なメンテナンス サービスにより機器が最高の状態に保たれます。この包括的なサポートにより、ダウンタイムが最小限に抑えられ、機器の寿命が延びます。
| お客様の声
「PCB 真空吸引 ローダ は当社の生産効率を大幅に向上させました。当社の既存の機器とスムーズに統合され、I.C.T によって提供されたトレーニングのおかげで、自信を持ってシステムを操作できるようになりました。」 — 家庭用電化製品メーカー、中国
「ローダーのパフォーマンスは傑出しています。高速、効率的、信頼性が高いです。導入以来、PCB のダメージが顕著に減少し、全体的なスループットが向上しました。」 — LED メーカー
| 品質認証
I.C.T の機器は国際品質基準に準拠しており、以下の認定を受けています。
CE認証
ISO9001品質管理
RoHS準拠
UL認証
これらの認証により、当社の機器が安全性、品質、性能の世界基準を満たしていることが保証されます。
| I.C.T について – あなたの信頼できる SMT パートナー
I.C.T は、高性能 SMT 機器を提供するリーダーであり、エレクトロニクス、自動車、LED 照明などの業界に信頼性の高いソリューションを提供しています。当社の製品範囲には、ピック アンド プレース マシン、リフロー オーブン、PCB 真空吸引器 ローダ が含まれます。最先端の製造施設と専任の研究開発チームにより、当社は長期耐久性を考慮した高度なソリューションを提供します。当社のグローバル サービス ネットワークは、お客様がタイムリーなサポートと支援を受けられるようにし、生産ラインで最大の生産性と効率を達成するのに役立ちます。
