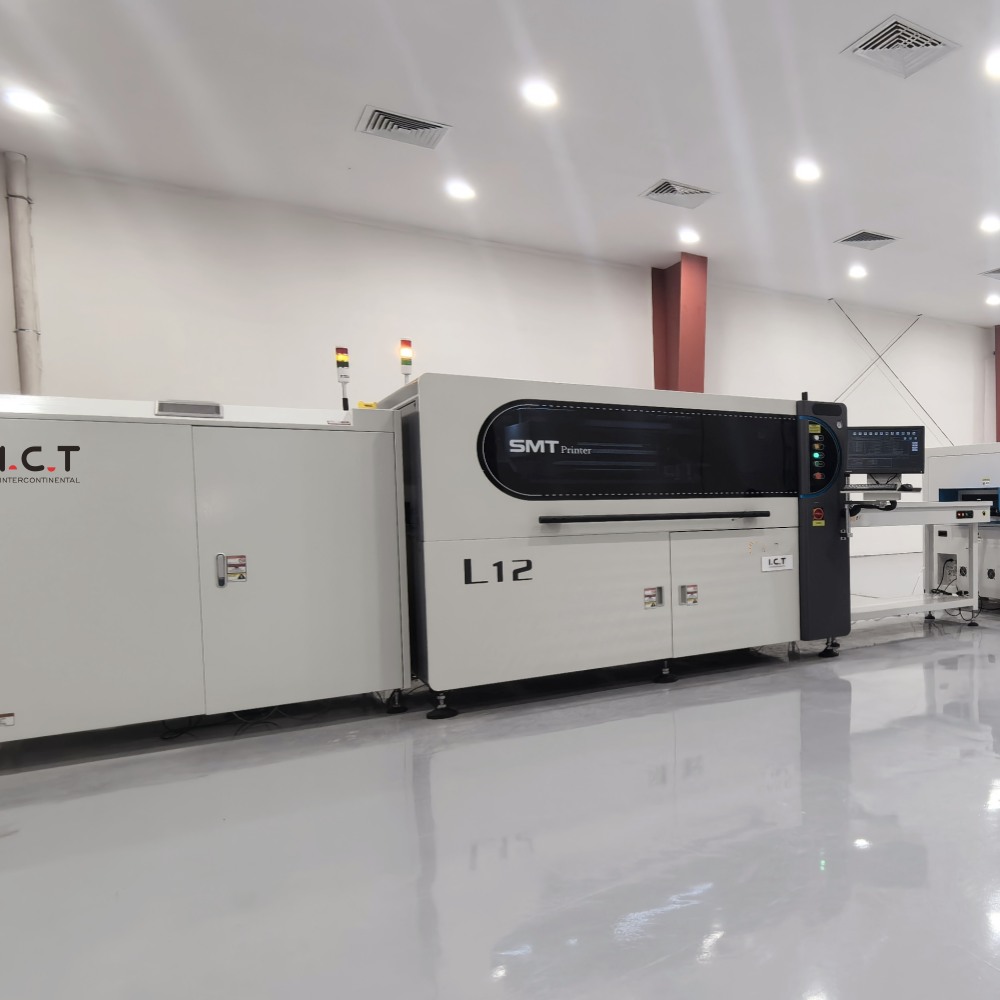

| 1.2 メートル SMT スクリーン印刷機 ステンシル マシン
I.C.T-1200 1.2 メートル SMT スクリーン印刷ステンシル マシンは、大型の LED PCB を完全自動で処理します。インダストリー 4.0 規格を満たし、MES に接続して欠陥をゼロにします。繰り返し精度は±0.015mmに達し、0.03mmで印刷します。この 1.2 メートルのステンシル プリンターは、最大 1200x350mm の基板を処理します。これには、生産量を増やしてコストを削減するための糊付け印刷、自動クリーニング、圧力制御が含まれています。パナソニックと SMC の部品により故障が少なくなります。 Windows 10 システムでは、5 ～ 10 分で新しいセットアップが可能です。 LED、車両、一般電子機器に適しています。安定した稼働と使いやすさを実現したsmtスクリーン印刷機です。
| 特徴
1.2 メートルの SMT スクリーン印刷ステンシル機のダイレクト スキージ リンクを備えたアーチ ブリッジ サスペンション。 2 つのステッピング モーターが独立した圧力を駆動して精度を高めます。スライド レールは印刷の前後に位置を保持します。吊り下げられたヘッドは、ライブフィードバックにより圧力を自動的に調整します。オンラインで力のバランスをとり、複数の分離方法をサポートします。これにより、大きな LED 基板の欠陥が減少し、均一なペーストが保証されます。
ベルト設計により、この 1.2 メートルのステンシル プリンターでの PCB 詰まりが発生しません。モーターが速度を設定し、正確に停止します。線に合わせて方向が変わります: 左から右など。サイドクランプと真空により、ボードをステンシルに対して平らに保持します。薄いまたは歪んだ PCB で動作します。これにより、SMT の作業でスムーズな接触と高速なライン速度が維持されます。
スクリーン印刷ステンシル機の乾式、湿式、または手動のオプション。 CCD がスプレーから分離されているため、クリアな視界が得られます。上から下まで均等にスプレーできるので、アルコールと紙を節約できます。ソフトウェアトラックの使用。強力な真空により残留物が素早く除去されます。これにより、停止時間が短縮され、ステンシルの状態と印刷品質が維持されます。
| 仕様
| モデル | I.C.T -4034 | I.C.T5134 | I.C.T -5151 |
| フレームサイズ（mm） | 470*370～737*737 | 470*370 ～737*737 | 470*370 ～737*737 |
| PCBサイズ（mm） | 50*50～ 400*340 | 50*50～ 510*340 | 50*50～ 510*510 |
| 輸送方向 | 左右;右側;左左;右右 | ||
| サポートシステム | 磁気ピン/アップダウンテーブル調整/サポートブロック | ||
| クランピングシステム | サイドクランプ（真空ノズル、自動伸縮Z圧はオプション） | ||
| プリンターヘッド | 2 つの独立した電動プリントヘッド | ||
| スキージ タイプ | ステンレス(標準)、プラスチック | ||
| クリーニングシステム | 乾燥、濡れた、真空 | ||
| 検査 | 2D検査（標準） | ||
| 電源 | AC:220±10%、50/60HZ、3Kw | ||
| 制御方法 | PC制御 | ||
| 寸法（mm） | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| モデル | I.C.T -6534 | I.C.T-6561 | I.C.T-9060 |
| フレームサイズ（mm） | 650*400～850*750 | 650*400～850*850 | 737*400～1100*900 |
| PCBサイズ（mm） | 50*50～ 650*340 | 80*50～ 650*610 | 80*50～ 900*600 |
| 寸法（mm） | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| SMT ライン機器リスト
当社の高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| 製品名 | SMT 行の目的 |
|---|---|
| PCB ローダ | 裸の PCB を行に自動的にロードします。 |
| はんだ貼り付けプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| マシンを選んで配置します | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| AOIマシン | はんだ接合部や配置不良を検査します。 |
| SPI マシン | はんだペーストの高さと品質をチェックします。 |
内部のはんだ接合部の完全性を検査し、隠れた欠陥を検出します。 | |
| SMTクリーニングマシン | PCB、ステンシル、治具、ノズルなどの洗浄に使用されます。 |
| PCB 切断機 | PCBA を最終製品に切断します |
| トレーサビリティ機器 | 生産データの記録と追跡: レーザーマーキングマシン/ラベルマウンター/インクジェットプリンター |
| カスタマーサクセスビデオ
2025 年、I.C.T のエンジニアは設置とトレーニングのために家庭用の LED 照明工場を訪れました。お客様は 29 メートルのラインに 13 台のマシンを必要としていましたが、スペースは 21x5 メートルでした。 16×2.7メートルに合わせてコの字型にレイアウトしました。セットアップには 2 日かかります: 配線、配置、テスト、および 1.2 メートルの SMT スクリーン印刷ステンシル マシンを含むリンク。 6 日間のトレーニングでは、ボードのロード、設定、クリーニング、修正、MES データがカバーされました。行は問題なく開始され、LED の出力が発生しました。お客様は、余分なスペースや遅れを生じることなく、カスタム フィットを得ることができました。これは、1.2 メートルのステンシル プリンターが狭い場所でどのように動作して迅速な結果を得るかを示しています。
| サービスとトレーニングのサポート
I.C.T は、1.2 メートルの SMT スクリーン印刷ステンシル マシンの完全な設置、維持、トレーニングを担当します。エンジニアは顧客のニーズを確認し、カスタムのライン計画を作成し、プロセスを調整し、現場でテストします。グローバル センターは部品を迅速に発送し、リモート チェックを提供し、ソフトウェアを更新します。トレーニングでは、毎日のランニング、プレッシャーセット、クリーンなステップ、エラーの読み取り、安全な習慣を教えます。当社は 25 年の経験を持ち、72 か国の顧客にサービスを提供しています。これにより、最初からラインが構築され、問題が迅速に修正され、より少ないコストでの成長が促進されます。
| お客様のレビュー
顧客は、エンジニアの明確な指導と現場での迅速なサポートを好んでいます。 1.2 メートルの SMT スクリーン印刷ステンシル マシンは、安定した精度と停止の少なさで高く評価されています。フォームと木箱で梱包することで、長距離旅行でもギアを安全に保ちます。電話またはリモートで迅速に応答し、数時間で問題を解決します。顧客は、これにより信頼が構築され、ラインが稼働し続けると述べています。
| 認証と規格
I.C.T は安全性については CE、有害物質不使用については RoHS、品質管理については ISO9001 を取得しています。特許には、クリーニング保存、クイック スイッチ、クラッシュ ガード、接着ツール、エラー チェック、印刷力、プロセス ステップ、高品質のステント、ステンシル ワイプ、リフト速度、ベルトの移動が含まれます。これらにより、smt スクリーン印刷機は世界市場にとって安全かつ新しいものになります。
| I.C.T 会社と当社の工場について
I.C.T は、スタッフ 89 名、エンジニア 20 名で独自の研究開発および構築サイトを運営しており、2012 年以来成長を続けています。当社は、フル SMT セットで 72 か国の 1,600 の顧客をサポートしています。 12,000平方メートルの公園では、部品のテスト、正確な組み立て、長期にわたる試運転が行われ、厳格な品質管理が行われます。これにより、エラーが少なく、ギアの寿命が長くなります。世界中の支店がグローバルなノウハウとローカルなサービスを組み合わせています。私たちは誠実な取引、シンプルな計画、率直な話し合い、チームワーク、勝利の共有に重点を置いています。顧客はゼロからラインを取得し、アップグレード、スピードアップ、市場の変化を実現します。
