| ハイエンド SMD PCB リフロー オーブン
Lyra シリーズは、SMT ライン向けの SMD PCB リフロー オーブン テクノロジーに優れています。優れた加熱と正確な制御を実現する新しい設計が特徴です。シーメンス PLC は、99.99% 以上の安定性を実現するために温度を 0.7°C 以内に維持します。高度なモジュールはゾーン間隔を最適化し、均一な熱と再現性を実現します。 Windowsインターフェイスは、中国語/英語切り替え、パスワード保護、操作ログ、曲線分析、仮想シミュレーション、障害診断、リアルタイム監視、自動ドキュメント保存をサポートしています。ダイナミックな基板搬送表示により監視が容易になります。冷却ゾーンはさまざまなニーズに合わせて傾斜を素早く調整します。サードパーティ製の過熱保護機能により、安全な使用が保証されます。 CE、CCC、UL規格に適合します。温度データロガーリフロー炉における鉛フリーはんだ付け用の熱風をインバーターモーターで制御します。電動カバーと安全ロッドを備えたゼロガス源により、安全性が向上します。輸入部品によりメンテナンスコストが削減されます。オプションのフラックスシステムによりチャンバーをクリーンに保ちます。クローズドループコンベア精度±2mm/min。集中サポート、デュアル トランスミッション、外部水冷オプション。この SMD PCB リフローオーブンは、さまざまなプロセスを確実に処理します。
| 特徴
SMD PCB リフロー オーブンは、PC と Siemens PLC を統合し、0.7°C の精度を実現します。これにより、99.99% の安定性が達成され、SMD 部品のはんだ付け不良が防止されます。システムはすべての操作を記録し、温度曲線を測定および分析し、プロセスを仮想的にシミュレートし、故障を自動的に診断し、リアルタイムで監視し、文書を生成し、基板の動きを動的に表示します。バイリンガル インターフェイスにより、グローバル チームの使用が簡素化されます。パスワードによる安全な設定。自己診断は初期の問題を警告します。一貫したバッチを使用する鉛フリーのレシピに最適です。手戻りを減らし、大量生産の歩留まりを高めます。ユーザーは再現可能な結果を信頼します。温度データロガーのリフローオーブン機能により、品質チェックのためにデータを正確に記録します。ヒーターの故障などの追加アラームにより保護が強化されます。複雑な基板にも簡単に適応します。
効率的な加熱システム
SMD PCB リフロー オーブンのプレミアム モジュールは、最適なゾーン間隔を設計します。これにより、SMD のはんだ付けにおいて均一な温度と高い再現性が実現します。各種鉛フリー方式に対応。インバーターモーターはプロセスに合わせて周波数を個別に調整します。内部と外部を分離することで機械の寿命が延びます。密閉されたボディにより開口部が最小限に抑えられ、パフォーマンスが向上します。窒素オプションは入口と出口でガスを再循環し、消費量と酸素レベルを削減します。予熱、はんだ付け、冷却ゾーンを完全にカバーします。凝縮器によりクリーンな循環が確保されます。 IPC-7530およびJEDEC J-STD-020C規格に準拠。エネルギー効率の高い設計によりコストを節約します。シールは何年にもわたって安定性を維持します。温度データロガーリフローオーブンは、熱プロファイルを正確に追跡します。 PCB にはホットスポットもコールドスポットもありません。
SMD PCB リフローオーブンの閉ループ制御により、±2mm/min の速度精度が保証されます。 PCB はぎくしゃくとすることなくスムーズに動きます。集中サポートとデュアルトランスミッションが安定性を提供します。外部水冷オプションによりパフォーマンスが向上します。ガス源がないのでセットアップが簡単です。安全棒付き電動カバーで事故を防止します。輸入されたコンポーネントは静かに、耐久性に優れて動作します。ツール不要でアクセスできるため、ダウンタイムが削減されます。メンテナンスリマインダーとエコノミーモードによりエネルギーを節約します。ダイナミックトランスポートディスプレイはフローを監視します。長時間のシフトやさまざまなボードサイズに対応します。ライン効率が向上し、エラーが減少します。この SMD PCB リフロー オーブンは、本番環境にシームレスに統合されます。デュアル レーンにより位置ずれが回避され、SMD を正確に配置できます。
| SMT リフローオーブン仕様
モデル | L8 | L10 |
寸法 (L*W*H)mm | 5000x1300x1530 | 5800×1300×1530 |
重さ | 約2100KG | 約2315KG |
加熱ゾーンの数 | 上位8/下位8 | 上位10位/下位10位 |
加熱ゾーンの長さ | 3110mm | 3892mm |
レール幅調整 | 手動調整（オプション：自動） | |
排気量 | 10M3/min※2排気 | |
制御システム | PLC+コンピュータ | |
温度制御方法 | PID+SSR | |
送信エージェント | チェーン+メッシュ | |
電源が必要です | 5線式 3P、N、PE AC380V±5%、50Hzご要望に応じて他の電圧も承ります | |
ウォームアップのためのパワー | 64KW | 80KW |
消費電力 | 10KW | 12KW |
ウォーミングタイム | 約25分 | |
温度設定範囲 | 室温 - 300℃ | |
コンベヤー高さ | 900+/-20mm | |
コンベヤー 速度範囲 | 300~2000mm/mi | |
固定レール側 | フロント固定（オプション：リア固定） | |
冷却方法 | 強制空圧モーターとファン（標準） | |
| SMT ライン機器リスト

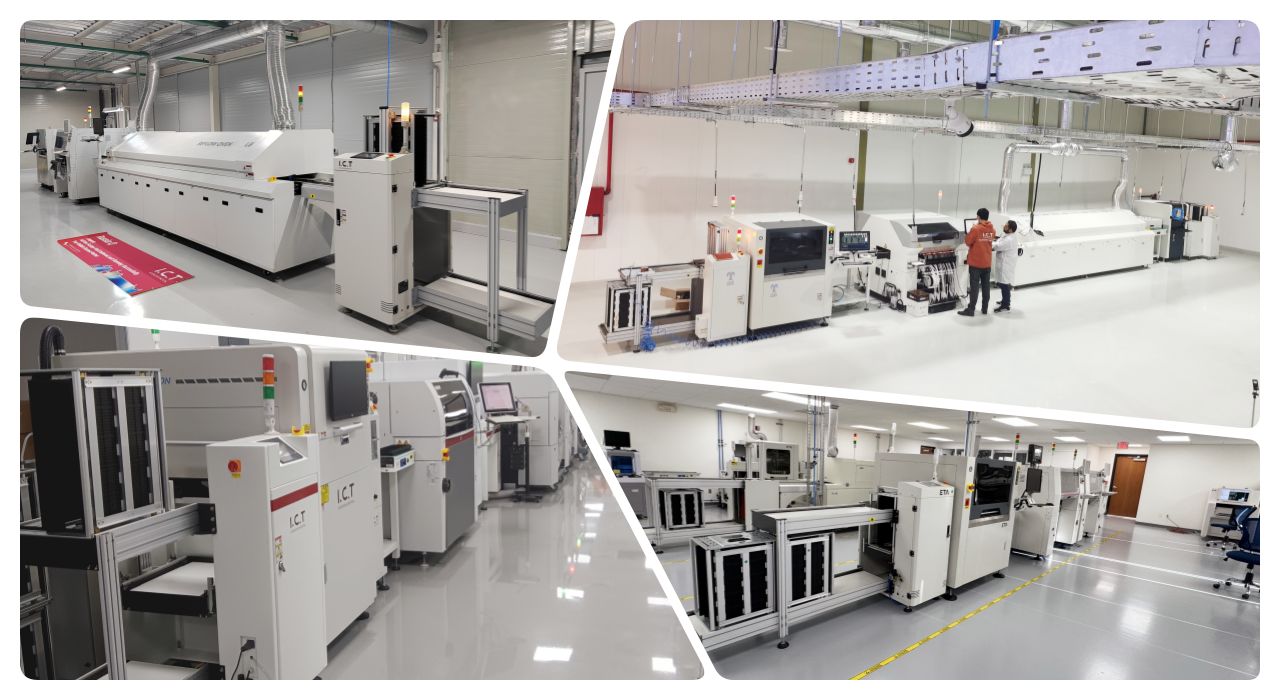

当社の高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| カスタマーサクセスビデオ
当社のウズベキスタンのクライアントは、購入した SMT の生産ライン全体を検査するために I.C.T の工場を訪問しました。彼らは、精度において当社の SMD PCB リフロー オーブンと同様の L10 リフロー オーブンをレビューしました。機器には、DECAN S1 ピック アンド プレース、5151 プリンター、AOI AI-5146、NG/OK ローダー、ベルト組立ライン、はんだペースト ミキサー、冷蔵キャビネットが含まれます。彼らは、SMD コンポーネントの均一なはんだ付け品質を賞賛しました。機械は中断することなくスムーズに作動しました。私たちのチームは、専門的なオンサイトのガイダンスとデモを提供しました。クライアントは、I.C.T の信頼できる高性能ソリューションを確認しました。訪問は将来のプロジェクトに対する強い信頼を築きました。 SMD PCB リフロー オーブンは、一貫した結果と簡単な統合に感銘を受けました。
| 専門的なトレーニングとサポート
I.C.T は、設置から継続的なメンテナンスまで、SMD PCB リフロー オーブンの完全なサービスを提供します。オンサイトトレーニングでは、オペレーターの操作、トラブルシューティング、安全性がカバーされます。エンジニアはリモートまたは訪問で迅速に対応します。プロセスの最適化は生産の変化に適応します。スペアパーツは世界中に迅速に発送されます。グローバルセンターはローカルサポートを提供します。アップグレードには新しい機能が組み込まれます。完全なマニュアル、ビデオ、ドキュメントが学習に役立ちます。サービスプランはあらゆるニーズに対応します。ダウンタイムゼロを保証します。効率的なランニングのためのユーザースキルを構築します。温度データロガーのリフローオーブンデータは、プロファイルの検証に役立ちます。定期的な監査により問題を防止します。パートナーは長期的に私たちとともに成長します。
| お客様からの賞賛
お客様は、I.C.T のエンジニアがセットアップ中や実行中に専門家による迅速な修正を行ったことを高く評価しています。 SMD PCB リフロー オーブンは、信頼性の高い性能と故障の少なさで高い評価を得ています。安全な梱包により、世界中に輸送される機器を保護します。質問に対する素早い返答は強い信頼を築きます。現場でのガイダンスにより、設置が簡単になります。品質は長年にわたって安定しています。ユーザーはバッチごとのはんだ付け結果にも満足しています。全体的に、サービスと設備は期待を上回っています。
| 私たちの認証
SMD PCB リフローオーブンは、安全性と環境への配慮に関して CE、RoHS、ISO9001 認証を取得しています。特許は主要なイノベーションを保護します。 CCC、UL要件を完全に満たしています。複数のテストで各ユニットを検証します。世界中で信頼性の高い環境に優しい運用を保証します。
| I.C.T と当社の工場について
I.C.T は、12000 平方メートルの施設で社内の研究開発と生産を管理しています。スタッフ数は 89 名で、そのうち 20 名はエンジニアです。 2012 年以来急成長。72 か国の 1,600 以上のクライアントにサービスを提供しています。あらゆる工程で厳しい検査が行われます。完全な品質システムが出力を制御します。 SMD PCB リフロー オーブンを使用して完全な SMT ラインをサポートします。ワンストップソリューションをグローバルに提供します。
