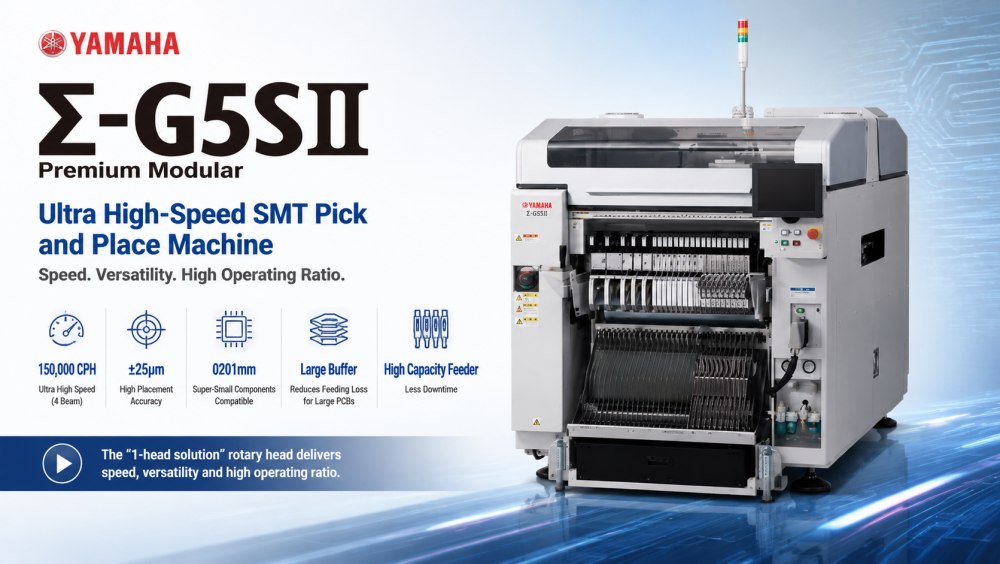

スピード、汎用性、高稼働率を実現する「1ヘッドソリューション」ロータリーヘッド。

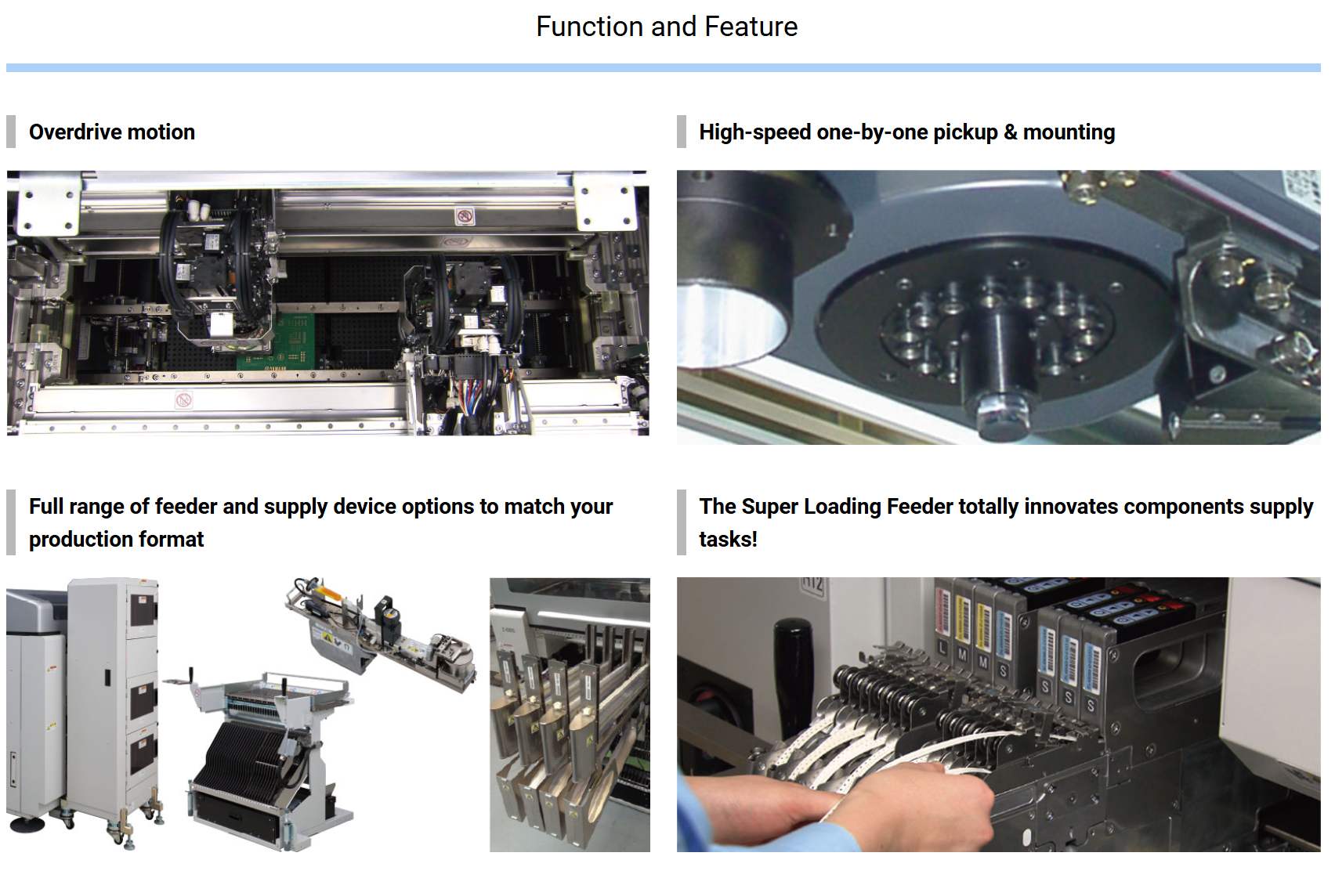

高い生産性を実現する「1ヘッドソリューション」を進化させた2種類の新ヘッド:0201mm(0.25×0.125mm)サイズの超小型部品から大型部品まで対応
保持した部品の検出範囲を拡大し実装品質を向上
内部バッファ サイズを大きくして、大きな PCB による給電損失を削減
信頼性を高めるためのさらなる詳細な改訂と改良
以前のモデルとの互換性
ヤマハピックアンドプレイスマシン
アドバンスチップマウンタ
高速かつ柔軟なピックアンドプレースマシン
多機能な SMT の配置
高速で柔軟なピック&プレースマシン
モデル | Σ-G5SⅡ | |
該当する PCB | 単車線 | L610×W510mm~L50×W50mm(オプション:L1,200×W510~L50×W50mm) |
デュアルレーン | L610×W250mm~L50×W84mm(両送り) L610×W415mm(片送り) | |
実装能力 | 高速マルチヘッド×2仕様:90,000CPH(シングルレーン/デュアルレーン) | |
取付精度 | ハイスピードマルチ(HM)ヘッド | 0201/03015: ±25μm/80,000 CPH 0402: ±36 μm/85,000 CPH 0603: ±40 μm/90,000 CPH |
フレキシブルマルチ(FM)ヘッド | ±15μm | |
適用コンポーネント | ハイスピードマルチ(HM)ヘッド | 0201~L44×W44×H12.7mm以下 |
フレキシブルマルチ(FM)ヘッド | 1005~L72×W72×H25.4mm以下 コネクタ:150×26mm | |
コンポーネントの種類の数 | 最大120種類(8mm幅テープ相当) | |
電源 | 三相AC200V±10%、50/60Hz | |
エア供給源 | 0.45~0.69MPa(4.6~7kgf/cm2) | |
外形寸法(突起部除く) | 長さ1,280×幅2,240×高さ1,450mm | |
重さ | 約1,800kg |
※仕様及び外観は予告なく変更する場合があります。
スピード、汎用性、高稼働率を実現する「1ヘッドソリューション」ロータリーヘッド。
高い生産性を実現する「1ヘッドソリューション」を進化させた2種類の新ヘッド:0201mm(0.25×0.125mm)サイズの超小型部品から大型部品まで対応
保持した部品の検出範囲を拡大し実装品質を向上
内部バッファ サイズを大きくして、大きな PCB による給電損失を削減
信頼性を高めるためのさらなる詳細な改訂と改良
以前のモデルとの互換性
ヤマハピックアンドプレイスマシン
アドバンスチップマウンタ
高速かつ柔軟なピックアンドプレースマシン
多機能な SMT の配置
高速で柔軟なピック&プレースマシン
モデル | Σ-G5SⅡ | |
該当する PCB | 単車線 | L610×W510mm~L50×W50mm(オプション:L1,200×W510~L50×W50mm) |
デュアルレーン | L610×W250mm~L50×W84mm(両送り) L610×W415mm(片送り) | |
実装能力 | 高速マルチヘッド×2仕様:90,000CPH(シングルレーン/デュアルレーン) | |
取付精度 | ハイスピードマルチ(HM)ヘッド | 0201/03015: ±25μm/80,000 CPH 0402: ±36 μm/85,000 CPH 0603: ±40 μm/90,000 CPH |
フレキシブルマルチ(FM)ヘッド | ±15μm | |
適用コンポーネント | ハイスピードマルチ(HM)ヘッド | 0201~L44×W44×H12.7mm以下 |
フレキシブルマルチ(FM)ヘッド | 1005~L72×W72×H25.4mm以下 コネクタ:150×26mm | |
コンポーネントの種類の数 | 最大120種類(8mm幅テープ相当) | |
電源 | 三相AC200V±10%、50/60Hz | |
エア供給源 | 0.45~0.69MPa(4.6~7kgf/cm2) | |
外形寸法(突起部除く) | 長さ1,280×幅2,240×高さ1,450mm | |
重さ | 約1,800kg |
※仕様及び外観は予告なく変更する場合があります。
