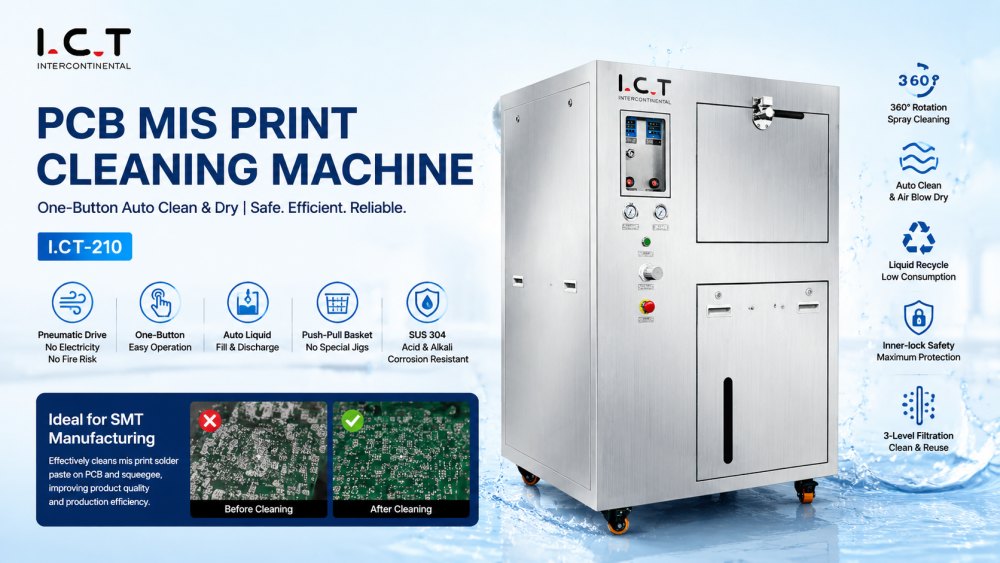

PCBA はんだペースト用のミスプリントクリーニングマシンは、ミスプリントされたはんだペーストまたはフラックスが付着した PCB をクリーニングするのに不可欠なツールです。洗浄液と圧力を組み合わせて使用し、損傷を与えることなく PCB 表面から汚染物質を除去します。この自動化されたプロセスは、PCB の清浄度を向上させ、はんだペーストのミスプリントによって引き起こされる欠陥を減らすのに役立ちます。 PCB ミス プリント クリーニング マシンは、より優れた配置精度を保証し、最終製品の品質を向上させ、SMT 生産ラインの効率を最適化します。
ａ．高度な洗浄技術
PCB Mis Print Cleaner は、高圧空気と洗浄液を組み合わせて使用し、はんだペースト、フラックス、ほこりを効果的に除去します。この高度なクリーニング技術により、PCB が完全にクリーニングされ、ミスプリントが配置プロセスに影響を与えるのを防ぎます。 PCB の両面を効率的に洗浄し、後続の組み立て段階で汚染のない表面を確保します。
b.完全に自動化された操作
洗浄プロセスは完全に自動化されており、手動介入の必要性が軽減されます。 PCB がシステムに配置されると、マシンは指定された設定を使用して自動的にクリーニングします。これにより人的エラーが排除され、一貫した洗浄結果が保証され、高速生産ラインのスループットの向上と運用効率の向上が可能になります。
c.さまざまな PCB タイプに
対応する多用途性 Mis Print Cleaning Machine は、標準的な単層基板から複雑な多層設計に至るまで、幅広い PCB サイズおよびタイプと互換性があります。この多用途性により、この機械はさまざまな電子用途に適しており、SMT の生産で使用されるあらゆるタイプの PCB を確実に徹底的に洗浄できます。
d.メンテナンスの手間がかからない設計
耐久性のある構造と最小限の可動部品により、SMT PCB クリーナーはメンテナンスが簡単になるように設計されています。定期的なメンテナンス作業は簡単かつ迅速であり、機械の堅牢な構造により長期的な信頼性が確保され、修理の頻度と生産におけるダウンタイムが削減されます。
|仕様：
| アイテム | I.C.T-210 |
|---|---|
| クリーンバスケットのサイズ | L420×W420×H200(mm) |
| クリーンタンク容量 | 50L |
| クリーンタイム | 4～10分 |
| 乾燥時間 | 4～10分 |
| 空気供給 | 0.5～0.7MPa |
| 空気消費量 | 200～600L/min |
| クリーンメソッド | 360°回転スプレー溶剤洗浄+エアブロー乾燥 |
| フィルターシステム | 20um/5um/1um 3層フィルター |
| 機械のサイズ | L1060×W800×H1600(mm) |
| 機械重量 | 210KG |
※I.C.Tは品質・性能向上に努めておりますが、仕様・外観は予告なく更新する場合がございます。異なる場合は、新しいリストに従ってください。
| SMT ライン機器リスト
I.C.T は、エレクトロニクス製造プロセス全体を最初から最後までカバーする包括的な SMT 生産ライン ソリューションを提供します。当社のシステムは、基板ハンドリング、はんだペースト印刷、高速部品配置、検査、リフローはんだ付け、および小規模生産ニーズ向けの PCB 手動パネル剥離ルーター マシンなどの柔軟なパネル剥離オプションを統合しています。当社は、完全な工場計画、機器の選択、専門的な設置、オペレーターのトレーニング、継続的な最適化を通じてお客様をサポートします。このエンドツーエンドのアプローチは、スマートフォン、自動車、医療、家電業界のメーカーが今日の市場でより高い効率、一貫した品質、そして強力な競争上の優位性を達成するのに役立ちます。
| 製品名 | SMT 行の目的 |
|---|---|
| SMD PCB 組立ライン | ターンキー全自動 SMT 組立ライン |
| SMT マガジンローダー | 裸の PCB を行に自動的にロードします。 |
| はんだペーストプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| SMT 組立機 | コンポーネントを PCB に正確にマウントします。 |
| BGA リフロー炉 | はんだを溶かして強固な接合を形成します。 |
| 顧客成功ビデオ
2026 年、I.C.T は完全に統合された SMT 生産ラインをヨーロッパのドローン メーカーに納入することに成功しました。生産ラインには、ピックアンドプレース機、SMT プリンタ、印刷ミスのある PCB を効果的に洗浄するためのミスプリント洗浄機などの機器が含まれていました。 I.C.T のエンジニアは、システムがスムーズに稼働していることを確認するために、オンサイトの技術サポートとトレーニングを提供しました。お客様は、ラインが完全に稼働した後、生産効率の大幅な改善、印刷ミスの減少、品質管理の強化を実感しました。
| サービスとトレーニングのサポート
I.C.T は、既存の生産ラインへの Mis Print Cleaning Machine の統合を含む、完全な SMT 工場ソリューションを提供します。当社のエンジニアはオンサイトでの設置を行い、システムの最適化を支援して生産効率を向上させます。また、機械の操作、メンテナンス、トラブルシューティングに関する広範なトレーニングも提供し、スムーズな操作と最小限のダウンタイムを保証します。継続的なリモート サポートにより、お客様の生産ラインが最高のパフォーマンスを維持し続けることを保証します。
|お客様の声
お客様は、PCB を効率的に洗浄し、欠陥を減らし、配置精度を向上させる Mis Print Cleaning Machine の機能を高く評価しています。洗浄プロセスを自動化することで、メーカーは手動洗浄によって生じるばらつきを排除し、生産のダウンタイムを削減できます。この機械は既存の SMT ラインに簡単に統合でき、信頼性の高いパフォーマンスを備えているため、全体的な生産効率の向上を目指す工場にとって貴重な資産となっています。
|認証と規格
I.C.T の PCB Mis Print Cleaning Machine は、CE、RoHS、ISO9001 認証などの世界的な安全性と性能基準を満たしています。これらの認証により、当社の機器が安全で信頼性が高く、業界規制に準拠していることが保証されます。認定機器を選択することで、メーカーは国際的なコンプライアンス要件を満たしながら、最高レベルの品質と運用効率を維持できます。
