I.C.T -5151
I.C.T
| 数量： | |
|---|---|
| I.C.T 全自動 SMT PCB スクリーン印刷機
I.C.T 全自動 SMT PCB スクリーン印刷機は、現代のエレクトロニクスアセンブリ向けに自動設計された高精度 smt ステンシル プリンターです。完全自動化により手動ペーストの問題を解決し、7 秒という素早いサイクルと最高の再現性を実現します。この SMT PCB 印刷機は接着剤印刷をサポートし、効率的なプロセスを通じてコストを管理します。インダストリー 4.0 および MES と統合され、機械からのリアルタイム データを追跡してサイクル タイムを短縮し、生産量を向上させます。家庭用電化製品、自動車、および LED 分野に最適で、50x50mm から 900x600mm までの PCB を処理します。自動キャリブレーション、調整可能な圧力、ステンシルの洗浄により品質が保証されます。 I.C.T の完全な工場専門知識により、この全自動 SMT PCB スクリーン印刷機はセットアップが簡単で、安全に操作できます。
| 特徴
全自動スクリーン印刷機 SMT PCB は、2 つのステッピングモーターを備えたアーチブリッジスキージを使用し、安定した圧力を実現します。ダブルスライドレールにより、プリント前後の動きを正確に保ちます。リアルタイムのフィードバックにより圧力が自動的に調整され、完璧なペースト形成が可能になります。位置決め精度は±0.01mm、印刷時は±0.025mmです。同軸ライトを備えたビジョンシステムは、錫メッキや銅メッキなどのさまざまな PCB 上のマークを検出します。プログラム可能な分離により、複数の方法で速度と距離を制御します。このセットアップは、SMT PCB 印刷機アプリケーションでの大量生産をサポートし、欠陥を減らし、毎回均一なデポジットを保証します。
この smt ステンシル プリンターの自動搬送では、PCB のスタック問題を回避するために独自のベルトを使用しています。モーターは、最大 1500mm/s の速度で正確に駆動し、左右または右から左の柔軟な方向に対応します。サイドクランプと真空により基板をしっかりと保持し、ステンシルとの接触をスムーズにします。プラットフォームはダイレクト モーターを使用して 3 軸で調整され、高速かつ高精度の位置合わせが可能です。磁気ピンとブロックにより、反りは 1% 未満に抑えられます。 SMEMA規格により簡単に回線接続が可能です。このシステムは 0.4 mm から 6 mm までの厚さに対応し、全自動 SMT PCB スクリーン印刷機の流れを確実かつ迅速に保ちます。
クリーニング オプションには、乾式、湿式、掃除機があり、必要に応じて手動も含まれます。スプレー システムは上から下まで均一に洗浄し、材料を節約するためにソフトウェアによって制御されます。個別の CCD とクリーニング パーツに簡単にアクセスでき、強力な排気で効果的な真空を実現します。オプションのステンシル チェックでは、光を使用して汚れた穴を特定し、自動クリーニングします。これにより、全自動スクリーン印刷機 SMT PCB でのペーストの蓄積が防止され、長期稼働でも品質が維持されます。輸入部品を使用したメンテナンスの手間がかからない設計により、混雑したラインのダウンタイムが削減されます。
| 仕様
| モデル | I.C.T -4034 | I.C.T5134 | I.C.T -5151 |
| フレームサイズ（mm） | 470*370～737*737 | 470*370 ～737*737 | 470*370 ～737*737 |
| PCBサイズ（mm） | 50*50～ 400*340 | 50*50～ 510*340 | 50*50～ 510*510 |
| 輸送方向 | 左右;右側;左左;右右 | ||
| サポートシステム | 磁気ピン/アップダウンテーブル調整/サポートブロック | ||
| クランピングシステム | サイドクランプ（真空ノズル、自動伸縮Z圧はオプション） | ||
| プリンターヘッド | 2 つの独立した電動プリントヘッド | ||
| スキージ タイプ | ステンレス(標準)、プラスチック | ||
| クリーニングシステム | 乾燥、濡れた、真空 | ||
| 検査 | 2D検査（標準） | ||
| 電源 | AC:220±10%、50/60HZ、3Kw | ||
| 制御方法 | PC制御 | ||
| 寸法（mm） | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| モデル | I.C.T -6534 | I.C.T-6561 | I.C.T-9060 |
| フレームサイズ（mm） | 650*400～850*750 | 650*400～850*850 | 737*400～1100*900 |
| PCBサイズ（mm） | 50*50～ 650*340 | 80*50～ 650*610 | 80*50～ 900*600 |
| 寸法（mm） | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。

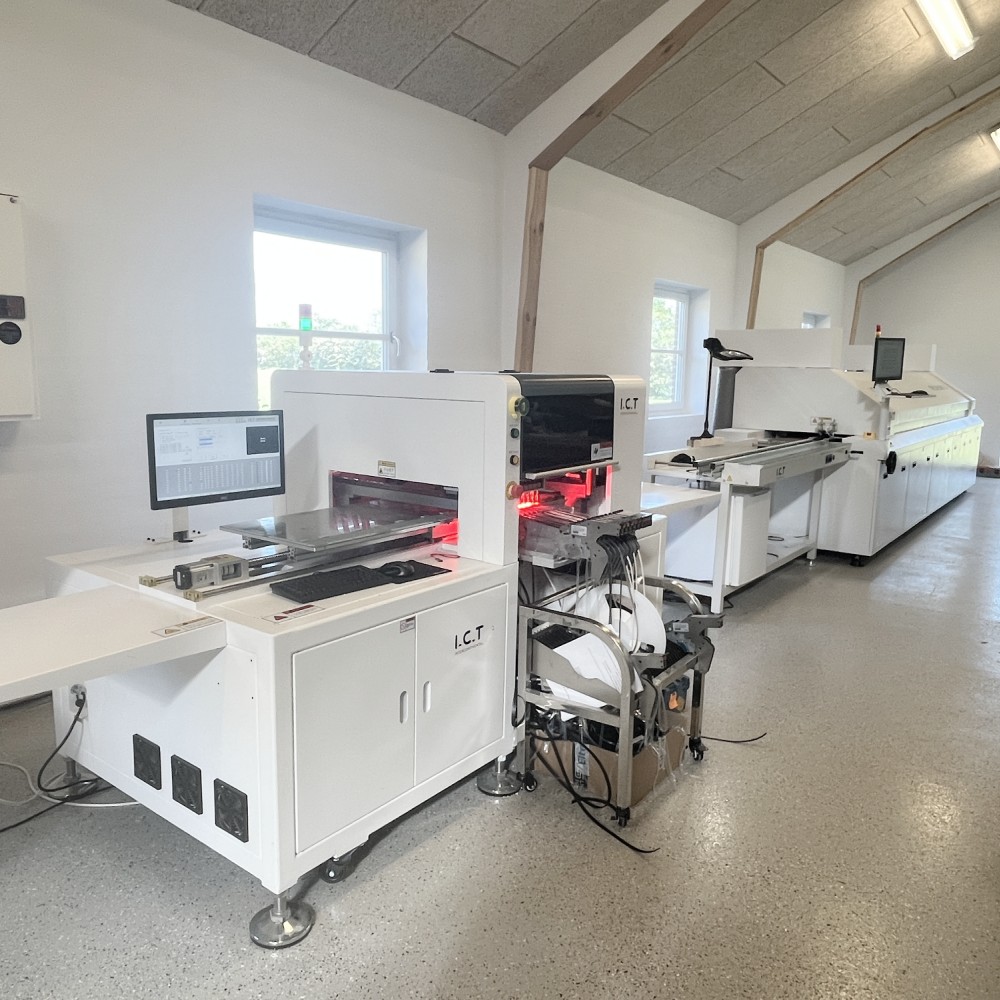

| SMT ライン機器リスト
当社の高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| 製品名 | SMT 行の目的 |
|---|---|
| PCB ローダ | 裸の PCB を行に自動的にロードします。 |
| はんだ貼り付けプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| マシンを選んで配置します | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| AOIマシン | はんだ接合部や配置不良を検査します。 |
| SPI マシン | はんだペーストの高さと品質をチェックします。 |
| トレーサビリティ機器 | 生産データの記録と追跡: レーザーマーキングマシン/ラベルマウンター/インクジェットプリンター |
| お客様の成功事例ビデオ
2025 年、I.C.T は、サウジアラビアの ODM 会社に完全な SMT 生産ラインと DIP ラインを納入することに成功しました。 2 人の経験豊富な技術エンジニアが中東の拠点を訪問し、設置とトレーニングの完全なサポートを提供しました。このビデオでは、チームが全自動の SMT PCB スクリーン印刷機を他の機器と並べてセットアップし、シームレスな統合を確保している様子が示されています。彼らは現地スタッフに操作、トラブルシューティング、メンテナンスを指導し、ペーストの装填から洗浄サイクルまですべてをカバーしました。この実践的なサービスにより、クライアントは迅速に生産を開始し、家庭用電化製品の組み立てで高い歩留まりを達成することができました。エンジニアの専門知識により、現場でのセットアップの課題が解決され、信頼が構築され、工場が厳しい納期を守ることが可能になりました。 I.C.T の世界的な取り組みにより、複雑なプロジェクトがスムーズに成功し、海外のパートナーに対する当社の献身的な姿勢が証明されました。
| サービスとトレーニングのサポート
I.C.T は、需要分析と計画から始めて、全自動 SMT PCB スクリーン印刷機向けのエンドツーエンドのサービスを提供します。サウジアラビアのプロジェクトのように、専門家によるオンサイト設置により迅速な起動が保証されます。トレーニングには、チームの実践的な操作、最適化、安全性が含まれます。当社は年中無休のリモート ヘルプと迅速な問題対応に加え、自動ペースト供給や SPI リンクなどのアップグレードを提供します。世界各地に 8 か所のオフィスがあり、どこにいてもローカライズされたサポートをご利用いただけます。メンテナンス プログラムでは、高品質の部品を使用して機械の寿命を延ばします。この完全なアプローチにより、リスクが最小限に抑えられ、コストが削減され、効率的な工場をゼロから構築することができます。
| お客様のレビュー
「当社のエンジニアは、中東トレーニング中の I.C.T の迅速なオンサイト修正を賞賛しました。」 – サウジ ODM マネージャー。 「smt ステンシル プリンタは自動で完璧な印刷を実現し、ライン速度を向上させます。」 – ヨーロッパの自動車クライアント。 「長期輸送でもギアを保護するための安全な梱包 - 損傷なし。」 – LED メーカー、アジア。 「問い合わせに対する迅速な対応により、スケジュール通りに進めることができました。素晴らしいパートナーです。」 – 米国、エレクトロニクス会社。お客様は、当社の熟練したエンジニア、信頼性の高い機械、丁寧な輸送、迅速なサポートを高く評価しています。
| 認証と規格
I.C.T は、全自動スクリーン印刷機 SMT PCB の安全性と環境基準を満たすために CE、RoHS、ISO9001 を取得しています。特許は、洗浄システムや輸送システムなどの主要技術をカバーしています。パナソニックのような輸入ブランドは故障が少ないことを保証します。厳格な工場テストにより性能が保証されます。これらのマークは、耐久性があり、準拠した機器に対する信頼を与えます。
| I.C.T 会社と当社の SMT 工場について
2012 年に設立された I.C.T は、エレクトロニクス分野で 25 年以上の実績があり、12,000 平方メートルの東莞の施設に 89 人のスタッフと 20 人のエンジニアを擁しています。当社は 8 つのオフィスを通じて、72 か国の 1,600 以上のクライアントにサービスを提供しています。社内の研究開発と生産は完全な SMT ソリューションを提供し、厳格な品質システムを通じて急速に成長しています。私たちは、完全性、オープンな共有、インダストリー 4.0 の統合に重点を置いています。これは、お客様の成功のためのグローバルなローカライズされたサービスとともに、当社の smt PCB 印刷機のような信頼性の高い製品をサポートします。
