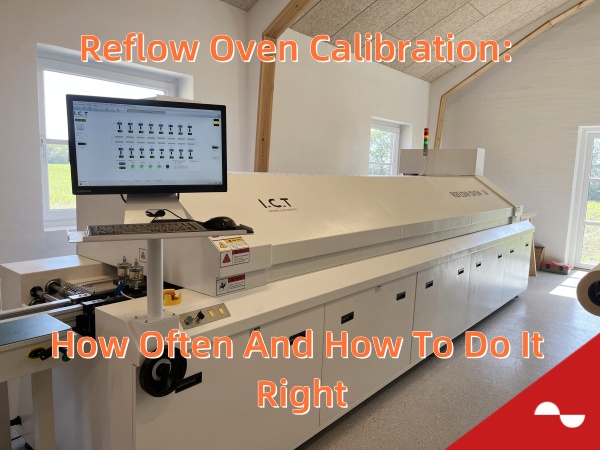

特定の間隔でリフローオーブンのキャリブレーションを 実行する必要があります。プロファイルを毎週確認し、ベストプラクティスと見なされているため、キャリブレーションを頻繁にマークします。書面によるスケジュールを維持することで、各リフローステップを制御し、はんだ付けエラーを減らし、追跡と監査を支援します。通常のリフローオーブンのキャリブレーションにより、リフロープロセスが厳格なガイドライン内にとどまることが保証され、より長く続く高品質の製品が生まれます。を必ず相談してください リフローオーブンのサプライヤー 。これらは、生産ニーズに合わせたヒントを提供できます。
・ 毎週リフローオーブンのプロフィールを確認してください。これにより、小さな変更を早期に見つけることができます。また、はんだジョイントを強く保ちます。 - 熱電対でマルチチャネルサーマルプロファイラーを使用します。これらのツールは、ボード上の正しい温度データを提供します。 - 温度ゾーン、気流、およびコンベア速度を慎重に調整します。これにより、加熱が均等であることを確認し、欠陥を止めます。 - すべてのキャリブレーションとメンテナンス作業の適切な記録を保管してください。これにより、監査に合格し、品質を向上させるのに役立ちます。 - 定期的なメンテナンススケジュールに従ってください。これにより問題が止まり、リフローオーブンが長持ちするのに役立ちます。
強力なはんだジョイントを作るために、リフローオーブンを正しく設定する必要があります。キャリブレーションを頻繁にチェックしないと、ボードに問題が発生する可能性があります。いくつかの一般的な問題は次のとおりです。
・ ヒーターの故障 により、温度が上下する可能性があります。これにより、はんだ付けが未完成または燃焼部品が残る可能性があります。
・ コンベヤーキャリブレーションドリフトは、間違った方法で物事を加熱することができます。これにより、はんだが橋または部品の亀裂が生じる可能性があります。
・ 気流の問題により、熱が不均一になる可能性があります。これにより、はんだボール、オープンスポット、またははんだが多すぎる可能性があります。
・ 冷却システムの故障は、物事を速すぎたり不均一に冷却したりする可能性があります。これにより、亀裂、衝撃、または層が剥がれる可能性があります。
・ コンベヤー部品は、いくつかの領域を摩耗させて加熱することができます。これにより、はんだの問題が増える可能性があります。
リフロープロファイルを毎週チェックする ことで、これらの問題を止めることができます。これにより、はんだ付けプロセスがより少ない間違いでより良いPCBアセンブリを作るのに役立ちます。
正しく設定されたリフローオーブンは、毎回同じように機能します。はありません。 部品を傷つける可能性のある良好なキャリブレーションは、温度を安全に保ちます。これにより、より良いボードを作り、無駄になります。多くの間違いを修正する必要はありません。プロファイルを安定させることで、強力なはんだジョイントを作ることができます。これらの関節は、熱とストレスを通して続きます。 ホットスポットやコールドスポット
ヒント：特別なツールを使用して、各オーブンゾーンを視聴し、必要に応じて設定を変更します。これにより、SMTラインが良くて安定したままになります。
キャリブレーションとサーマルプロファイリングの記録を保持する必要があると言うルールに従う必要があります。 IPC Standards、ISO 14971、およびFDA、FCC、ULなどのグループは、 これらのレコードを保持してほしいと考えています。これらのレコードは、問題を追跡し、良くなるのに役立ちます。また、優れたレコードは質の高いプログラムを強化し、監査に合格するのに役立ちます。
定期的なキャリブレーション計画を立てる必要があります。これにより、リフロー プロセスが安定して信頼性を維持します。毎週温度プロファイルを確認してください。コントロールチャートを使用して、早期に問題を見つけます。オーブンをたくさんチェックすると、小さな変化を速くキャッチします。これにより、はんだジョイントが強くなり続けることができます。あなたのボードは毎回同じになります。
キャリブレーションの頻度は、いくつかのことによって異なります。
・ 製品の要件：医療または航空宇宙部品を作成する場合は、 より頻繁に調整します。一部のジョブは、6か月ごとにキャリブレーションが必要です。製品がそれほど重要でない場合は、最大18か月待つことができます。
・ オーブンの使用：1日中リフローオーブンを使用する場合は、より頻繁に確認してください。使用する方が少ない場合は、長く待つことができます。
・ プロセスの安定性：オーブンが設定を適切に保持している場合は、長く待つことができます。大きな変化が見られる場合は、より早く調整します。
・ メーカーのガイドライン：常にオーブンマニュアルを読んでください。ほとんどのメーカーは、年に一度調整すると言います。
・ 生産量：たくさんのボードを作る場合は、より頻繁に調整します。ボードが多いということは、摩耗が増え、ドリフトが多いことを意味します。
ヒント：毎週サーマルプロファイルを確認してください。毎日コンベア速度を確認してください。コンベアには定規とストップウォッチを使用します。この簡単なステップは、大きな問題を止めることができます。
これは、キャリブレーション頻度に影響するものを示すテーブルです。
要素 | 説明 |
温度制御 | センサーは時間とともに変化する可能性があります。はんだ貼り付けを右側のポイントで溶かすために再調整する必要があります。 |
気流 | ファンは減速したり、詰まったりすることがあります。これにより、オーブン内の熱がどのように動くかが変わります。 |
コンベヤー速度 | コンベヤーが速すぎたり遅すぎたりすると、ボードが熱を間違えます。 |
品質保証 | 定期的なキャリブレーションにより、ボードは高品質を維持し、リワークを削減します。 |
コンプライアンス | ルールに従い、監査に合格する必要があります。 |
機器の長寿 | キャリブレーションは、摩耗を止めることでオーブンが長持ちするのに役立ちます。 |
経済的要因 | 間違いが少なく、やり直しが少ないのでお金を節約します。 |
製造環境 | リスクの高い製品には、より多くのキャリブレーションが必要です。 |
統計プロセス制御（SPC）を使用して 、リフローオーブンのキャリブレーションを監視するSPCでは、多くの熱電対で温度プロファイルを記録できます。ピーク温度、時間を浸し、リフロー時間の傾向を確認できます。これにより、ドリフトを見つけ、プロセスを安定させます。 必要があります。 自動化されたシステムは、これらの数値をリアルタイムでチャート化できます。彼らは何かが間違っている場合、あなたに警告しますので、欠陥を取得する前に修正できます。
リフローオーブンに必要な標識を探す必要があります。これが最も一般的な兆候です：
1。 ±5°Cを超える温度ドリフトまたは不均一な熱 が見えます.
2。 オーブンは、設定された温度プロファイルに従いません。
3. 制御システムは不安定であるか、大きな変更を示しています。
4. 再現性テストは、温度曲線の変化やはんだの関節品質など、さまざまな結果をもたらします。
5. フルロードテスト中にはんだの関節欠陥または品質の問題が増えます。
6. ノーロードおよびフルロードテストは、異なる温度または熱伝達を示します。
7. メンテナンスチェックは、パフォーマンスを損なう摩耗した部品または蓄積を示しています。
注：これらの標識のいずれかが表示されている場合は、すぐにリフローオーブンのキャリブレーションをスケジュールしてください。定期的なキャリブレーションとメンテナンスは、プロセスを安定させ、ボードを信頼できます。
常に熱プロファイルを注意深く見てください。変更が見られる場合は、速く行動します。これにより、コストのかかる欠陥を止め、ラインをうまく走らせます。
画像ソース： Pexels
リフローオーブンのプロフィールを確認するには、適切なツールが必要です。サーマルプロファイラーは、オーブンがボードを加熱する方法に関する正確なデータを提供します。業界の専門家は、 KIC X5やBathriveシリーズ などの マルチチャネルプロファイラーを推奨しています。これらのツールは、ボード上の多くのポイントで温度を測定し、SMTリフローオーブンプロファイルの完全な画像を提供します。高熱と繰り返しの使用を処理できるプロファイラーを使用する必要があります。キースポットのテストボードに熱電対を取り付けます。ワイヤーが走行中に緩んでいないように、ワイヤーにひずみを緩和することを確認してください。
プロファイラーは、ランプレート、浸漬時間、およびピーク温度を追跡するのに役立ちます。コントロールチャートを使用して、プロフィールのトレンドやドリフトを見つけられます。低コストのデータロガーでさえも役立ちますが、マルチチャネルプロファイラーは最新の電子機器に最適な結果をもたらします。データの信頼性を保つために、プロフィールボードと熱電対の物理的状態を常に確認してください。
ヒント：実際の生産ボードではなく、堅牢なプロファイリングツールを使用します。これにより、製品が保護され、繰り返し可能な結果が得られます。
リフローの上記の時間は、液体（TAL）の上の時間とも呼ばれ、プロファイルの重要な部分です。はんだペーストが溶けて、リードとパッドを散らしていることを確認する必要があります。 TALが短すぎると、弱い関節が得られます。長すぎる場合、部品を損傷する危険があります。ほとんどのはんだペーストには、 230°Cから250°Cのリフローゾーン温度で、 45〜90秒の間のTALが必要です。.
毎週 あなたのプロフィールを確認する には、次の手順に従ってください。
1. はんだまたはエポキシを使用して、テストボードに熱心を添付してください.
2. ひずみ緩和を使用して、ワイヤーを安全に保ちます。
3. さまざまなスポットやさまざまなコンポーネントに熱電対を配置します。
4. ボードをオーブンに介して実行し、温度データを記録します。
5. ランプ速度、ピーク温度、およびTALの熱プロファイルを分析します。
6. 結果をはんだ貼り付けとコンポーネント仕様と比較します。
7. 必要に応じてリフロー設定を調整し、チェックを繰り返します。
メンテナンスやレシピの変更後、これにより、プロセスを安定させ、ボードを信頼できます。 常に SMTリフローオーブンプロファイルを確認する必要があります。
プロセスを安定させるには、リフローオーブンの各温度ゾーンを確認する必要があります。複数の熱電対でサーマルプロファイラーをセットアップすることから始めます。これらのセンサーをテストPCBにさまざまなポイントに配置します。このステップは、すべてのゾーンが予想どおりに熱くなるかどうかを確認するのに役立ちます。各ゾーンは、通常は±2°Cのタイト範囲内の設定温度と一致する必要があります。熱すぎたり寒すぎたりするゾーンが見つかった場合は、ヒーターの設定を調整します。すべてのゾーンがターゲット温度に達するまでテストを繰り返します。
また、リフローオーブンのキャリブレーション中に一般的な問題に注意する必要があります。時には、ある場合があります。 ゾーンが適切な温度に達していない、または暖房があまりにも速くないなど、これらの問題は、はんだ接合部の弱いまたは損傷部品を引き起こす可能性があります。これを修正するには、常にプロファイリングツールを使用し、ランプアップ、浸漬、冷却速度を確認してください。各ゾーンでプロファイルを微調整すると、欠陥を回避し、ボードを信頼できるようにします。熱プロファイリングの問題が
ヒント：各キャリブレーション後にゾーンの設定と結果を文書化します。このレコードは、次回のトレンドを見つけて問題をより速く修正するのに役立ちます。
エアフローとコンベア速度は、リフローの品質に大きな役割を果たします。不均一な気流は、ホットまたはコールドスポットを引き起こす可能性があり、それははんだ付け不良につながります。必要がある エアフローを較正する ため、熱気がオーブンを均等に移動するようにする必要があります。サーマルプロファイラーをもう一度使用してください。熱電対をテストPCBに取り付け、オーブンを通して実行します。温度データをリアルタイムでご覧ください。センサー間に大きな違いがある場合は、熱が均等になるまでエアフローファンを調整します。
コンベヤー速度は、PCBが各ゾーンにどれくらいの期間を維持するかを制御します。コンベヤーが速すぎると動きすぎると、ボードは適切な温度に達していない場合があります。動きが遅すぎると、部品が過熱する可能性があります。キャリブレーションするには、コンベア速度を設定し、テストPCBを実行します。熱プロファイルを確認して、ボードがリフローゾーンで十分な時間を費やしているかどうかを確認します。必要に応じて速度を調整し、正しい結果が得られるまでテストを繰り返します。
エアフローとコンベアのキャリブレーションのための簡単な ステップバイステッププロセスを次に示します。
1。 キースポットでテストPCBに熱電対を取り付けます。
2. プロファイラーを接続して温度データを記録します。
3. ターゲットサーマルプロファイルを定義します。
4. オーブンを実行して、温度の測定値を見てください。
5. エアフローファンを調整して、ホットスポットまたはコールドスポットを修正します。
6. コンベア速度を変更して、各ゾーンの時間を制御します。
7. 均一な加熱が見られるまでテストを繰り返します。
8. はんだジョイントを検査して、良い結果を確認します。
一般的な課題 | 説明 | 解決 |
一貫性のない加熱 | PCBのホット/コールドスポット | エアフローを調整し、プロファイリングを繰り返します |
コンポーネントの墓石 | 部品はパッドを持ち上げます | エアフローとコンベア速度のバランスを取ります |
冷たいはんだジョイント | はんだは完全に溶けません | コンベアを遅くするか、ゾーンの温度を増加させます |
ボイド欠陥 | はんだ中のガスポケット | エアフローとプロファイルを微調整します |
注：実際のボードに一致するテストPCBを常に使用してください。これにより、キャリブレーションがより正確になり、生産の驚きを回避できます。
キャリブレーションデータを収集したら、慎重に分析する必要があります。データをクリーニングすることから始めます。複製または悪い測定値を削除します。このステップにより、結果が信頼できることを確認します。次に、プロファイラーソフトウェアを使用して温度曲線をプロットします。ゆっくりと熱くなりすぎたり、速すぎて冷ましたりするゾーンなど、トレンドを探してください。
高度な方法を使用して、さらに良い結果を得ることができます。一部のエンジニアは、 ニューロファジーモデル またはファジー連想メモリを使用して、オーブンの動作を予測します。これらのツールは、プロセスを制御し、より良い決定を下すのに役立ちます。分析階層プロセス（AHP）は、さまざまな設定を比較して、最高の設定を選択するのに役立ちます。判断行列を使用して一貫性をチェックするため、選択が理にかなっていることがわかります。
データ分析は、 悪化する前に問題を見つけるのにも役立ちます。時間の経過とともにキャリブレーションの結果を追跡することにより、ゾーンがドリフトし始めたかどうか、またはコンベアが遅くなるかどうかを確認できます。これにより、問題を早期に修正し、リフロープロセスを安定させることができます。優れたデータ分析は、継続的な改善をサポートし、業界の基準を満たすのに役立ちます。
ヒント：チャートとグラフを使用して、結果をチームと共有します。視覚的なデータにより、傾向を見つけて調査結果を説明しやすくなります。
あなたはの世話をする必要があります。 それをうまく機能させるためにあなたの優れたメンテナンス計画は、突然の問題を止め、キャリブレーションを正しく維持するのに役立ちます。ここにいくつかの重要なことがあります： リフローオーブン
・ 温度センサーを頻繁に調整する ため、オーブンが右に加熱されます。
・ 加熱要素を確認して変更して、熱を均等に保ちます。
・ オーブンチャンバーを掃除して、ほこりと不均一な熱を止めます。
・ 部品が熱くなりすぎないように、冷却システムの世話をします。
・ よくはんだ付けのために温度プロファイルを頻繁に調整します。
・ 労働者にオーブンの使用方法とケアを教えます。
・ すべてのメンテナンスおよびキャリブレーション作業を書き留めます.
これらのジョブを定期的にスケジュールで行う必要があります。以下の表は、各ジョブをいつ行うかを示しています。
メンテナンス間隔 | キャリブレーションタスクの説明 |
熱電対で温度センサーを調整します。必要に応じてセンサーを修正または変更します | |
毎月 | 熱電対でボードをテストして、プロファイルの精度を確認します。必要に応じて制御システムを修正します |
センサーとコンベア速度の完全な再校正を行います。特別なテストツールを確認してください |
ヒント：オーブンを清潔に保ち、安定した場所に保つのに役立ちます。
リフローオーブンでメンテナンスやキャリブレーションを行うたびに書き留める必要があります。温度プロファイル、スケジュール、および変更した変更を備えたログを保持します。キャリブレーションラベルをオーブンに置いて、簡単に表示できるようにします。質の高いプログラムに接続するコンピューターシステムに記録を保存します。これにより、監査に合格し、ルールに従うことができます。
監査がある場合は、 ログ、サーマルプロファイル、検査メモを表示する必要があります。を使用して 特別なキャリブレーションボード 、後でデータを保存します。 'Golden 'プロファイルボードの世話をして、毎回同じ結果を得ることができます。デジタルレコードにより、データを簡単に見つけて確認できます。これにより、プロセスを安定させるのに役立ちます。
注：良い記録を保持していない場合、 監査に失敗し、認定を失い、はんだジョイントが不良である可能性があります。常に記録を最新の状態に保ちます。
オーブンを頻繁にチェックすることにより、SMTプロセスをより適切に作成します。毎週プロファイルを確認すると、早期に問題を見つけることができます。これは、オーブンがうまく機能するのに役立ちます。オーブンの世話をして、あなたがしていることを書き留めて、質の高い目標を達成することができます。
・ プロファイルをチェックすると、 熱が均等になり、悪化する前に問題が発見されます。
・ オーブンとプロフィールボードの世話をすると、悪いデータと弱いジョイントが停止します。
・ 各プロファイルパーツを見ると、間違いが少なく、修正が少なくなります。
・ プロファイルを安定させることは、デバイスが長持ちするのに役立ち、顧客を幸せにします。
これらのことを常に行うと、はんだ付けはうまく機能し、製品は常に良いです。
毎週プロフィールを確認する 必要があります。これは、大きな問題を引き起こす前に小さな変化を捉えるのに役立ちます。毎週のチェックは、はんだ付けプロセスを安定して信頼できるものに保ちます。
複数のチャネルを備えたサーマルプロファイラーが必要です。テストボードに熱電対を取り付けます。このセットアップは、オーブンの温度ゾーンの完全なプロファイルを提供し、ドリフトを見つけるのに役立ちます。
オーブンの中の部品は摩耗したり、汚れたりすることができます。これにより、熱がオーブンを介してどのように動くかが変わります。定期的なプロファイルチェックは、これらの変更を早期に見つけ、プロセスを制御するのに役立ちます。
まず、プロファイラーデータを確認します。ゾーン温度やコンベア速度などのオーブン設定を調整します。別のプロファイルチェックを実行します。はんだペーストとコンポーネントのターゲットとプロファイルが一致するまで繰り返します。
いいえ、すべてのボードに同じプロファイルを使用しないでください。各ボードには異なる部品とレイアウトがあります。最良の結果を得るには、新しい製品ごとにユニークなプロファイルを作成する必要があります。
