鉛フリーの SMT 製造 において、最も高くつくミスは、多くの場合、目に見えないミスです。
多くの製造業者は、生産が開始されて初めてこのことに気づきます。試作中はラインがスムーズに稼働しますが、本格的な生産が開始されると、歩留まりが変動し始め、明確な理由もなく欠陥が発生し、手直しコストが静かに上昇します。さらに悪いことに、この問題は誤診されることが多いのです。印刷、配置、または素材が最初に非難されますが、実際の問題はさらに先にあります。
実際には、リフロー炉が鉛フリープロセスにおける不安定性の隠れた原因となることがよくあります。従来の錫・鉛による製造とは異なり、鉛フリーはんだ付けは非常に狭いプロセスウィンドウ内で行われるため、温度、空気流、輸送の安定性のわずかな変動であっても、はんだ接合部の品質に直接影響を与える可能性があります。これは、リフロー オーブンの選択が、もはや単純な機器の決定ではないことを意味します。これは、歩留まりの一貫性、長期的な信頼性、そして最終的には生産の収益性を決定する重要な要素です。
制作チームは、同じようにイライラするパターンによく気づきます。つまり、すべてが制御されているように見えますが、実際には制御されていません。
試運転または小規模バッチでは、結果は安定しているように見えます。しかし、本格的な鉛フリー生産が始まると、歩留まりが変動し始めます。材料、オペレーター、設定が変更されていない場合でも、シフト間で初回パスの歩留まりが 98% から 92% に低下する可能性があります。
同時に、説明が難しい欠陥が現れ始めます。 BGA および QFN パッケージは、「許容可能な」プロファイルにもかかわらず、より高いボイド率または不完全な濡れを示します。 AOI システムは、コンポーネントの傾き、はんだ不足、位置合わせの問題など、さらなる欠陥を報告し始めます。その多くは、後で、配置ではなくはんだ付けに原因があることが判明します。ファインピッチのデバイスでは、ツームストーン、ヘッドインピローの欠陥、一貫性のないフィレット形状がより頻繁に発生します。
これらの問題が特に難しいのは、明確なパターンに従っていないことです。それらは現れ、消え、再び現れ、生産現場に不確実性をもたらします。ほとんどの場合、これらの症状は 1 つの根本的な問題を示しています。それは、リフロー オーブンが鉛フリー プロセスに必要な熱安定性のレベルを維持できなくなっているということです。
実際の生産面では、これはスクラップ率の上昇、再作業時間の増加、出荷の遅延に直接つながります。時間が経つと、たとえ小さな不安定性であっても、特に欠陥が検出されず、顧客からの苦情や現場での返品につながる場合、隠れた毎月の損失が数千ドルに及ぶ可能性があります。
問題が発生すると、チームは自然と最前線に集中します。通常、はんだペーストの印刷、ステンシルの設計、ピックアンドプレースの精度が最初に疑われます。エンジニアはペースト量を調整したり、位置を微調整したり、フィーダーを再調整したりしていますが、それでも問題は解決しません。
理由は簡単です。実際の問題は、後からリフロー中に発生することが多いからです。 PCB 全体の温度変動、一貫性のない熱伝達、またはオーブン内の段階的な性能ドリフトにより、はんだ付け後にのみ目に見える欠陥が発生する可能性があります。
リフローは最終的な熱プロセスであるため、その影響は誤解されることがよくあります。欠陥は最終的に現れますが、その根本原因はオーブンの安定性と制御性能の中に隠されています。正確な熱プロファイリングと長期一貫性データがなければ、多くのチームは間違った問題を解決することになり、調整に時間とリソースを投資してしまい、真の不安定性の原因には対処できません。
鉛フリーリフローは、 プロセスが複雑であるために失敗するのではなく、誤差の許容範囲が非常に小さくなるため失敗します。
かつては管理しやすかった錫鉛生産プロセスも、現在でははるかに厳密な管理が必要になっています。かつては許容されていた小さな変動が、現在では歩留まり、信頼性、長期的なパフォーマンスに直接影響を与える可能性があります。多くの製造業者にとって、課題はプロセスを理解することではなく、実際の生産条件下でプロセスを一貫して制御することです。
鉛フリーはんだ付けでは、安全な動作範囲が大幅に狭くなります。液相線温度が約 217 °C で、ピーク温度が 240 ～ 250 °C に達することが多いため、不十分な加熱と過熱の間の使用可能なマージンはわずか 15 ～ 20 °C まで縮小する可能性があります。
理論的には、これは管理可能に見えます。実際には、そこから多くの問題が始まります。
PCB 全体での ±2 °C の変動など、小さな偏差でも結果が不安定になる可能性があります。一部の接合部は完全にリフローしない場合がありますが、その他の接合部では過剰な金属間化合物の成長やコンポーネントの応力が発生します。液相線を超える時間も重要になります。短すぎると濡れが悪くなり、長すぎると接合の信頼性が低下します。
本当の問題は、適切なプロファイルを一度達成することではなく、シフトからシフト、製品から製品へと一貫してそれを維持することです。オーブンがこの狭いウィンドウを安定して保持できない場合、ファーストパスの歩留まりが予測できなくなり、明確なパターンのない欠陥が現れ始めます。
鉛フリープロセスでの高温により、特に露出したパッドやコンポーネントのリードの酸化が促進されます。同時に、鉛フリー合金は、従来の錫鉛はんだに比べて本質的に濡れ性能が劣ります。
この組み合わせにより、二重の課題が生まれます。
エアリフロー環境では、フラックスは酸化物を除去し、適切な湿潤を可能にするためにより強力に機能する必要があります。その結果、メーカーでは、はんだ接合が鈍くなったり不均一になったり、BGA パッケージ内のボイドが増加したり、機械的強度が低下したりすることがよくあります。場合によっては、より積極的なフラックス活動によって残留レベルが高くなる可能性もあり、洗浄や信頼性に関するさらなる懸念が生じます。
これらの問題は必ずしもすぐに目に見えるわけではありませんが、特に自動車、医療、その他の故障が許されない高信頼性アプリケーションにおいては、製品の長期的な信頼性に直接影響します。
リフローではすべての基板が同じように動作するわけではありません。鉛フリー プロセスではこのことがさらに顕著になります。
PCB の厚さ、銅の分布、コンポーネントの熱質量の違いは、熱吸収に大きく影響する可能性があります。大きなグランドプレーンを備えた重い多層ボードの発熱は、薄いアセンブリや混合テクノロジーのアセンブリとは大きく異なります。
狭いプロセスウィンドウでは、これらの違いを管理するのが難しくなります。熱均一性が限られているオーブンでは、同じボード全体にホット スポットとコールド スポットが発生する可能性があります。これにより、反り、小型コンポーネントの廃棄、または大型パッケージの不十分なはんだ付けが発生する可能性があります。
日常の生産では、これは製品を切り替える際の絶え間ないプロファイル調整として現れることが多く、切り替えが遅くなり、人的ミスのリスクが高まります。強力な熱補償と負荷変動下での安定したパフォーマンスがなければ、一貫した品質を維持することは、制御されたプロセスではなく継続的な課題になります。
現段階で、ほとんどのメーカーは鉛フリーリフローの課題をすでに理解しています。
本当の質問は次のようになります。

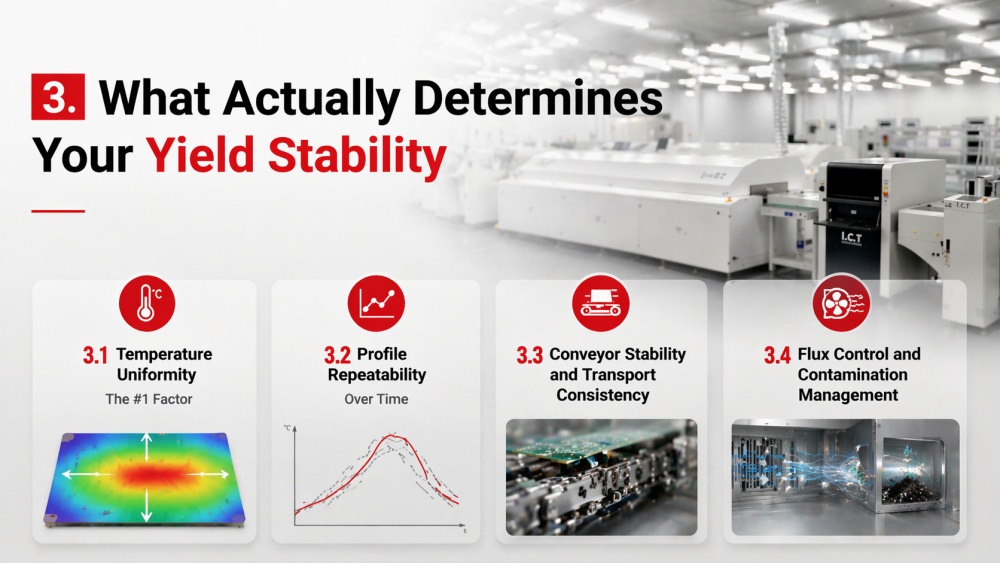

同様の条件下で、安定した収量を維持する系統と、変動を続ける系統があるのはなぜですか?
通常、その違いは材料やオペレーターによるものではなく、実際の生産におけるいくつかの重要な要素をリフローオーブンがどの程度適切に制御するかによって決まります。
鉛フリーリフローの歩留まりに直接影響を与える要因が 1 つあるとすれば、それは温度の均一性です。
実際の生産では、目標のピーク温度に到達するだけでは十分ではありません。 PCB 全体は、幅方向、長さ方向、およびさまざまなコンポーネント密度を通じて均一に加熱されなければなりません。
高性能オーブンは通常、全負荷時でもデルタ T を 2 ～ 3 °C 以内に維持します。ローエンド システムは多くの場合、空のテスト中にのみこの基準を満たしますが、高密度のボードまたは複数のパネルが導入されると困難になります。
結果は微妙ですが重要です。基板の一部の領域は適切にリフローすることができますが、別の領域は加熱不足または過熱のままになります。これらの不一致は、ランダムに見える欠陥を引き起こしますが、実際には体系的です。
これはメーカーにとって、同じプロファイルでも基板の種類、積載条件、さらにはコンベア上の位置に応じて異なる結果が生じる可能性があることを意味します。真の均一性により、検証された 1 つのプロファイルがさまざまな生産シナリオにわたって信頼性を維持できるため、調整が減り、時間が節約され、歩留まりが安定します。
一度優れたプロファイルを取得することは難しくありません。多くのオーブンが失敗するのは、時間をかけてそれを維持することです。
連続生産では、熱システムは変化する負荷、周囲条件、および段階的な内部汚染にさらされます。強力な制御システムがないと、実際の温度曲線はドリフトし始めますが、多くの場合すぐには気づかれません。
これが、最高のパフォーマンスよりも再現性が重要である理由です。安定したオーブンは、同じ設定で今日、来週、そして数か月後に同じ温度プロファイルを提供します。
再現性が低い場合、エンジニアは継続的な再検証を強いられます。プロファイルを頻繁にチェックする必要があり、小さな調整が日常的になり、歩留まりの低下が突然ではなく徐々に現れるため、根本原因を追跡することが困難になります。
信頼性の高い再現性は、安定した加熱システム、正確な PID 制御、コンベアの熱吸収やフラックス残留物の蓄積などの要因による外部影響を最小限に抑えることに依存します。
コンベヤー の性能は見落とされがちですが、熱安定性とはんだ接合品質の両方に直接影響します。
臨界液相相では、わずかな振動や速度の変化でもコンポーネントがずれてしまう可能性があります。これらの動きは通常、製造中には気付かないほど小さすぎますが、後で位置合わせの問題や AOIによって検出されるはんだ欠陥として目に見えるようになります。.
多くの場合、配置の問題のように見える問題は、実際にはリフロー輸送中の不安定性によって引き起こされます。
適切に設計されたコンベア システムは、安定した速度、最小限の振動、およびさまざまな種類の基板に対する適切なサポートを維持します。重いまたは大きい PCB の場合、中央のサポートがたわみを防ぎ、熱分布が変化し、はんだ付け結果が不均一になる可能性があります。
安定した輸送により、熱プロファイルとコンポーネントの位置の両方が一貫した状態に保たれ、「原因不明の」欠陥の一般的な原因が排除されます。
時間の経過とともに、フラックス蒸気がリフロー チャンバー内に蓄積します。適切に管理しないと、この蓄積が空気の流れ、センサーの精度、全体的な暖房効率に影響を及ぼし始めます。
影響は徐々にではありますが、重大です。気流パターンが変化し、熱伝達が予測できなくなり、温度制御が狂い始めます。これらの変更により直ちにアラームがトリガーされることはほとんどありませんが、プロセスの安定性は徐々に低下します。
効果的なフラックス管理システムは残留物を継続的に収集して除去し、性能に影響を与える前に蓄積を防ぎます。簡単にアクセスできるクリーニング設計と組み合わせることで、ダウンタイムを延長することなくメンテナンスを迅速に実行できます。
メーカーにとって、これは、より長い生産サイクルにわたって一貫した熱挙動を維持し、予期せぬプロセスの変動を減らし、コストのかかる生産中断を回避することを意味します。

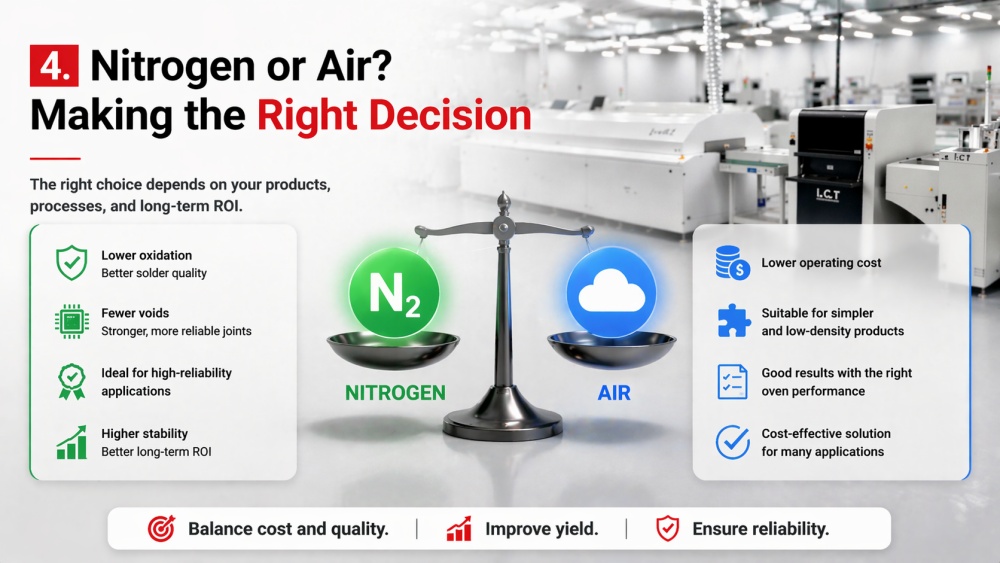

多くのメーカーにとって、これは技術的な問題ではなく、長期的な影響を伴うコスト上の決定です。
窒素はアップグレードとして提供されることがよくあります。実際には、これはトレードオフです。プロセスの安定性とはんだ品質の向上と引き換えに、運用コストが高くなります。重要な問題は、 窒素が優れているかどうかではなく、 製品や生産条件が実際に窒素を必要とするかどうかです。.
信頼性の高いアプリケーションでは、窒素が選択されることはほとんどありません。窒素は必須です。
自動車、医療、航空宇宙などの業界では、厳格な信頼性基準の下で一貫したはんだ接合品質が求められています。このような環境では、特にファインピッチのコンポーネントや BGA パッケージの場合、酸化制御が重要になります。
窒素はリフローチャンバー内の酸素レベルを大幅に低下させ、濡れ挙動を改善し、ボイド率を低下させ、より強力でより安定したはんだ接合を生成します。また、熱負荷が不均一な両面アセンブリや基板を扱う場合にも、結果を安定させるのに役立ちます。
製品が熱サイクル、振動、または長期間のフィールド信頼性テストに合格する必要がある場合、はんだの品質がわずかに改善されただけでも、目に見える違いが生じる可能性があります。このような場合、窒素は追加コストではありません。これは、コンプライアンスを確保し、出荷後の費用のかかる故障を回避するための一環です。
すべての用途に窒素が必要なわけではありません。
多くの家庭用電化製品、LED 照明製品、またはコンポーネントが大きく密度が低い単純なアセンブリでは、オーブン自体に強力な熱均一性と一貫したエアフローがあれば、 エア リフロー によって安定した許容可能な結果が得られます。
最新の高性能エアオーブンは、適切に構成されていれば、幅広い鉛フリー用途に対応できます。ただし、成功は試運転だけでなく、実際の運用条件下での検証にかかっています。
メーカーは、湿潤品質、空隙率、長期安定性などの指標を注意深く監視する必要があります。これらが安定している場合、エアリフローは製品の性能を損なうことなく、よりコスト効率の高いソリューションを提供する可能性があります。
決定は最終的には仮定ではなく数字によって決まります。
窒素を使用すると、ガス消費量やシステムのメンテナンスなどの継続的なコストが発生します。ただし、隠れた損失も削減されます。つまり、欠陥が減り、手戻りが減り、廃棄率が減り、保証請求が減ります。
大量生産では、ファーストパス収量の 2 ～ 5% 増加などの小さな改善でも、すぐに窒素コストを相殺できます。対照的に、低密度またはそれほど重要ではない製品の場合、利益は限定される可能性があります。
現実的なアプローチは、実際の生産データに基づいて評価することです。代表的な基板で窒素を使用した場合と使用しない場合の歩留まり、欠陥率、再加工コストを比較します。これにより、一般的なガイドラインに依存するよりも明確な全体像が得られます。
最新のリフロー オーブンの多くは空気モードと窒素モードを柔軟に切り替えることができるため、メーカーは製品タイプに基づいて設定を最適化できます。このハイブリッド アプローチにより、特に混合運用環境において、コストと品質のバランスをとることができます。
多くのメーカーにとって最大の間違いは、購入価格だけに注目することです。
実際には、リフロー オーブンのコストは前払いするものではなく、稼働するたびに支払い続けるものです。安定性が損なわれた場合、これらのコストが一度に現れるわけではありません。これらは生産、メンテナンス、生産量にわたって静かに蓄積され、多くの場合、重大になるまで気付かれないことがあります。
不安定なオーブンが効率的に動作することはほとんどありません。
不良な熱均一性や熱損失を補うために、システムは目標温度を維持するためにより多くの電力を消費します。ゾーンは変動を安定させるために過剰に働き、全体的なエネルギー消費を増加させる可能性があります。
エアリフローの場合でも、非効率的な断熱材とエアフロー設計により、大幅な熱の無駄が発生する可能性があります。窒素システムでは、シールや制御が不十分なために過剰なガスが消費され、さらにコストがかかります。
個人的には、これらの違いは小さいように見えるかもしれません。ただし、継続的な運用を続けると、大規模な運用環境では年間数万ドルに相当する可能性があります。
不安定性は、メンテナンスの需要の増加として現れることがよくあります。
磁束の蓄積、センサーのドリフト、ヒーターの磨耗は徐々に性能に影響を及ぼし、より頻繁な清掃、再校正、部品交換が必要になります。これらの活動はメンテナンスコストを増加させるだけでなく、生産スケジュールを中断させます。
さらに重要なのは、予期せぬダウンタイムが財務に直接的な影響を与えることです。
リフロー炉が停止すると、SMT ライン全体も停止します。労働は続き、注文は遅れ、生産目標は達成されません。多くの運用では、出力の損失と回復時間を考慮すると、1 時間のダウンタイムでも数百ドルから数千ドルのコストがかかる可能性があります。
多くの場合、歩留り損失は最も過小評価されているコストです。
わずかな低下 (たとえば、初回通過利回りの 1 ～ 2%) は、最初はそれほど重要ではないように思えるかもしれません。しかし、毎日の生産量に適用すると、時間の経過とともに急速に大きなものになります。
やり直しは問題をさらに複雑にします。追加の労力、資材、検査が必要になるだけでなく、二次被害のリスクも高まります。さらに重要なことは、再加工された基板が、最初に正しく製造された基板と同じ信頼性を維持することはほとんどありません。
欠陥が検出されなかった場合、影響は工場を超えて広がります。顧客からの苦情、返品、潜在的な認証リスクにより、社内でのスクラップややり直しよりもはるかに大きなコストが発生する可能性があります。
最も高価なリフロー オーブンは、必ずしも購入価格が最も高いものであるとは限りません。これらは、長期にわたって性能を維持できないものです。
初期段階では、結果は安定しているように見える場合があります。しかし、生産が続くにつれて、徐々に変化が現れ始めます。プロファイルのドリフト、温度の均一性の低下、オペレーターは最適化よりもトラブルシューティングに多くの時間を費やします。
この減少は徐々に進むため、解決可能な問題として認識されるのではなく、「正常」として受け入れられることがよくあります。
3 ～ 5 年の一般的な機器のライフサイクルにわたって、エネルギーの無駄、ダウンタイム、歩留まりの損失、メンテナンスなど、不安定性の累積的な影響は、元の機器のコストを超えることがよくあります。
長期的な収益性を重視するメーカーにとって、本当の問題は、オーブンの価格が現在いくらかではなく、 その寿命にわたって不安定性によってどれだけのコストがかかるかです。.
この時点で、課題はもはや問題を理解することではなく、正しい決定を下すことです。
安定した生産ラインと常に調整されている生産ラインの違いは、多くの場合、最初のリフロー炉の選択にあります。賢明な購入者は、宣伝されている仕様よりも、実際の生産条件下で機器がどのように動作するかに重点を置きます。
すべてに対応できる万能の解決策はありません。
多品種少量生産では、柔軟性が重要です。オーブンは、プロファイルを定期的に再開発することなく、頻繁な製品変更に対応する必要があります。さまざまなボード サイズや熱負荷にわたって安定したパフォーマンスが、最大スループットよりも重要になります。
大量の回線の場合、優先順位が変わります。オーブンは、強力な熱容量、連続負荷下での迅速な回復、高速での一貫した結果を提供する必要があります。
これを評価する実際的な方法は簡単です。
オーブンは、安定性を損なうことなく、平均的なボードではなく、最も要求の厳しいボードを処理できるか?
仕様を額面通りに受け取ると誤解を招く可能性があります。実際の生産パフォーマンスを評価するためのより構造化されたアプローチについては、さまざまな製造シナリオに基づいた重要な選択基準を概説した、 SMT 生産ラインに適切なリフロー オーブンを選択する方法を参照することもできます。
ゾーン数、ピーク温度、コンベア速度は、紙の上では印象的に見えることがよくありますが、生産における安定したパフォーマンスを保証するものではありません。重要なのは、時間の経過と負荷の下でオーブンがどのように動作するかを理解することです。
本当の能力を明らかにする質問をしてください。
連続運転時の温度均一性はどの程度安定していますか?
数週間または数か月使用した後にパフォーマンスは変化しますか?
同様の運用環境で検証された結果はありますか?
実際には、 ピーク時のパフォーマンスよりも一貫性の方が重要です。最高の仕様をわずかに下回って性能が向上しても、時間が経っても安定したオーブンは、長期的には歩留まりが向上し、コストが削減されます。
最も信頼性の高い検証方法は簡単です。独自の製品を使用してテストします。
実際のはんだペーストとプロファイルを使用して実際のボードを実行すると、どの仕様シートよりもはるかに多くのことが明らかになります。これは、オーブンが実際の熱負荷、混合コンポーネントの密度、および実際の生産条件をどのように処理するかを示します。
テスト中は、日常の運用で重要なことを重視してください。
温度は基板の異なる領域全体で均一ですか?
空隙率と濡れは複数回の実行にわたって一貫していますか?
安定したプロファイルを維持するにはどの程度の調整が必要ですか?
安定した結果を得るために継続的な微調整が必要な場合、問題は完全な運用環境でさらに拡大することになります。
リフロー オーブンは長期的な投資であり、短期的な解決策ではありません。
生産要件は変化し、生産量は増加し、製品はより複雑になり、品質への期待も高まります。適応できない機器は最終的に成長を制限します。
柔軟性をサポートするデザインを探してください。
将来の製品で窒素が必要な場合の窒素との適合性
デュアルレーンまたはスループット拡張オプション
モジュール式システムとアップグレード可能なソフトウェア
簡単なメンテナンスとリモート診断
早期に柔軟性を選択すると、後で高価なアップグレードや交換が発生するリスクが軽減されます。
現在のラインが明確な原因もなく歩留まりが不安定である場合、問題を特定する最も早い方法は、制御されたテスト条件下で実際の量産ボードを使用してリフロー プロセスを検証することです。
多くの場合、この 1 つのステップで、問題がプロセスにあるのか、それとも装置自体にあるのかが明らかになります。
この段階までに、リフロー オーブンが単なるスタンドアロン マシンではなく、完全なプロセスの一部であることが明らかになるはずです。
このため、適切なサプライヤーを選択することが、適切な機器を選択するのと同じくらい重要です。たとえ高性能のオーブンであっても、適切に統合、最適化され、長期にわたってサポートされなければ、十分な性能を発揮できない可能性があります。
鉛フリーの SMT では、多くの場合、仕様よりも経験が重要です。
有能なサプライヤーは単に機器を提供するだけではなく、はんだペーストの挙動から熱プロファイリングや欠陥管理に至るまで、実際の生産においてさまざまな要素がどのように相互作用するかを理解しています。
このプロセスに関する知識により、リスクを早期に特定し、実際的な調整を推奨し、一般的だがコストのかかるミスをメーカーが回避できるようになります。
このサポートがなければ、特に生産条件が変化した場合、高度な機器でも安定した結果を得ることが困難になる可能性があります。
リフロー性能は単独では存在しません。
これは上流および下流のプロセスに直接影響されます。印刷精度、コンポーネントの配置、検査戦略はすべて、最終的なはんだの品質に影響します。
完全な SMT ソリューションを提供するサプライヤーは、これらの要素を最初から調整して、よりスムーズな統合と迅速な立ち上げを保証できます。
ワンストップのアプローチにより、メーカーは互換性の問題を軽減し、コミュニケーションを簡素化し、安定した生産に達するまでに必要な時間を短縮します。
I.C.T などのプロバイダーは、リフロー オーブンの専門知識と完全な SMT ライン ソリューションを組み合わせて、メーカーが問題が発生してから段階的に解決するのではなく、設置から安定稼働までより効率的に移行できるよう支援します。
リフロー オーブンは長期的な投資であり、そのパフォーマンスは一貫したサポートに依存します。
信頼できるサプライヤーは、スペアパーツの入手可能性、迅速な技術対応、継続的なシステム更新を保証します。さらに重要なのは、生産の進化に彼らが関与し続け、新製品の導入、プロセスの調整、生産能力の拡大をサポートしていることです。
問題が発生した場合、応答時間が重要になります。サポートが遅れると、すぐにダウンタイムの延長や生産損失につながる可能性があります。
実績のあるグローバルなサービス能力を持つサプライヤーを選択することは、機器自体を保護するだけでなく、長期にわたる生産の安定性と継続性も保護するのに役立ちます。
鉛フリー SMT では、リフロー オーブンは単なる装置ではありません。品質が確保されるか失われるかが決まります。
安定したオーブンは、狭いプロセスウィンドウを一貫した再現可能な結果に変換します。これにより、均一なはんだ接合が保証され、欠陥が減少し、定期的な調整の必要性が最小限に抑えられます。さらに重要なことは、生産チームが問題のトラブルシューティングから出力と効率に集中できるようになることです。
影響はプロセス自体を超えます。安定性により、初回パスの歩留まりが直接的に向上し、ダウンタイムが減少し、時間の経過とともに蓄積される隠れたコストが削減されます。パフォーマンスの小さな差のように見えるものでも、数か月、数年の運用期間を経ると、収益性に大きな差が生じることがよくあります。
実際には、リフロー オーブンの実際のコストは、購入した日に測定されるのではなく、購入後の毎日の動作の信頼性によって測定されます。長期的な安定性を優先するメーカーは、度重なる調整と予測不可能な結果のサイクルを回避し、代わりに一貫した品質と持続可能な成長を実現する生産ラインを構築します。
現在のプロセスが制限内に収まるように継続的なチューニングに依存している場合は、リフロー ソリューションが本当に生産目標をサポートしているかどうかを再評価する時期が来ている可能性があります。
