| SMT 自動はんだペーストプリンターの概要
最新の SMT ライン向けの効率的な自動 SMT ステンシル プリンタ
I.C.T の SMT 自動はんだペースト プリンターは、SMT プロセスで正確なはんだペーストを塗布するための高度な自動化を提供します。この高精度 PCB ステンシル プリンタは、7 秒の印刷サイクル、±0.01 mm の位置再現性、および ±0.025 mm の精度を備えています。これには、エラーとコストを最小限に抑えるための自動 PCB キャリブレーション、スキージ圧力調整、印刷、ステンシル クリーニングが含まれます。 Panasonic サーボモーターや Rexroth ガイドなどのトップコンポーネントを使用し、接着剤印刷やデータ交換用の Industry 4.0/MES をサポートします。エレクトロニクス、自動車、LED などに適したこの PCB プリンタ マシン Smt ステンシル は、SMEMA 経由で接続し、シームレスなラインを実現します。 I.C.T の品質管理と世界規模のサービスは、Smt Paste Printer セットアップにおける運用の拡大、歩留まりの向上、無駄の削減に役立ちます。
| 特徴
デュアル ステッピング モーターを備えたアーチ ブリッジ サスペンション ヘッドは、均一な圧力 (0 ～ 15kg) と速度 (10 ～ 200mm/秒) でスキージを独立して制御します。精度は±0.025mmに達し、はんだまたは接着剤の角度は45°/55°/60°です。リアルタイムのフィードバックにより圧力のバランスがとれ、理想的なペースト形状を形成し、ブリッジや不足を回避します。プログラム可能な分離により、スキージ、ステンシル、および PCB を穏やかに持ち上げます。 SMT 自動はんだペースト プリンタのこのコアは、ファインピッチ部品を処理し、ペーストの無駄を削減し、需要の高い自動 SMT ステンシル プリンタ アプリケーションで一貫した結果を保証します。
ベルトコンベアは、詰まりを防ぐためにモーターの精度で PCB を最大 1500mm/s で移動します。サイドクランプ、真空ノズル、オプションの Z 圧力セキュアボードにより、完璧なステンシル接触が実現します。高さ設定は900±20mmで、方向はフレキシブルです。磁気ピンと調整可能なテーブルにより、1% 未満の反りを管理します。製品の切り替えには 5 分もかかりません。耐久性のある NSK ベアリングと IKO ガイドにより、ダウンタイムが短縮されます。高精度 PCB ステンシル プリンタのこのシステムは、PCB プリンタ マシン Smt ステンシル ライン全体でのスムーズなフローをサポートします。
オプションには、安全のために CCD を分離した乾式、湿式、真空、または手動洗浄が含まれます。スプレーでアルコールを上から下に分配する場合でも、ソフトウェアはリソースを節約するために使用を制限します。強力な排気モーターにより強力な真空を維持します。印刷後の自動クリーニングにより、穴がすぐになくなります。この機能により、Smt Paste プリンタの稼働時間が長くなり、欠陥が防止され、あらゆる自動 SMT ステンシル プリンタ環境での長時間の稼働がサポートされます。
| 仕様
| モデル | I.C.T -4034 | I.C.T5134 | I.C.T -5151 |
| フレームサイズ（mm） | 470*370～737*737 | 470*370 ～737*737 | 470*370 ～737*737 |
| PCBサイズ（mm） | 50*50～ 400*340 | 50*50～ 510*340 | 50*50～ 510*510 |
| 輸送方向 | 左右;右側;左左;右右 | ||
| サポートシステム | 磁気ピン/アップダウンテーブル調整/サポートブロック | ||
| クランピングシステム | サイドクランプ（真空ノズル、自動伸縮Z圧はオプション） | ||
| プリンターヘッド | 2 つの独立した電動プリントヘッド | ||
| スキージ タイプ | ステンレス(標準)、プラスチック | ||
| クリーニングシステム | 乾燥、濡れた、真空 | ||
| 検査 | 2D検査（標準） | ||
| 電源 | AC:220±10%、50/60HZ、3Kw | ||
| 制御方法 | PC制御 | ||
| 寸法（mm） | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| モデル | I.C.T -6534 | I.C.T-6561 | I.C.T-9060 |
| フレームサイズ（mm） | 650*400～850*750 | 650*400～850*850 | 737*400～1100*900 |
| PCBサイズ（mm） | 50*50～ 650*340 | 80*50～ 650*610 | 80*50～ 900*600 |
| 寸法（mm） | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| SMT ライン機器リスト

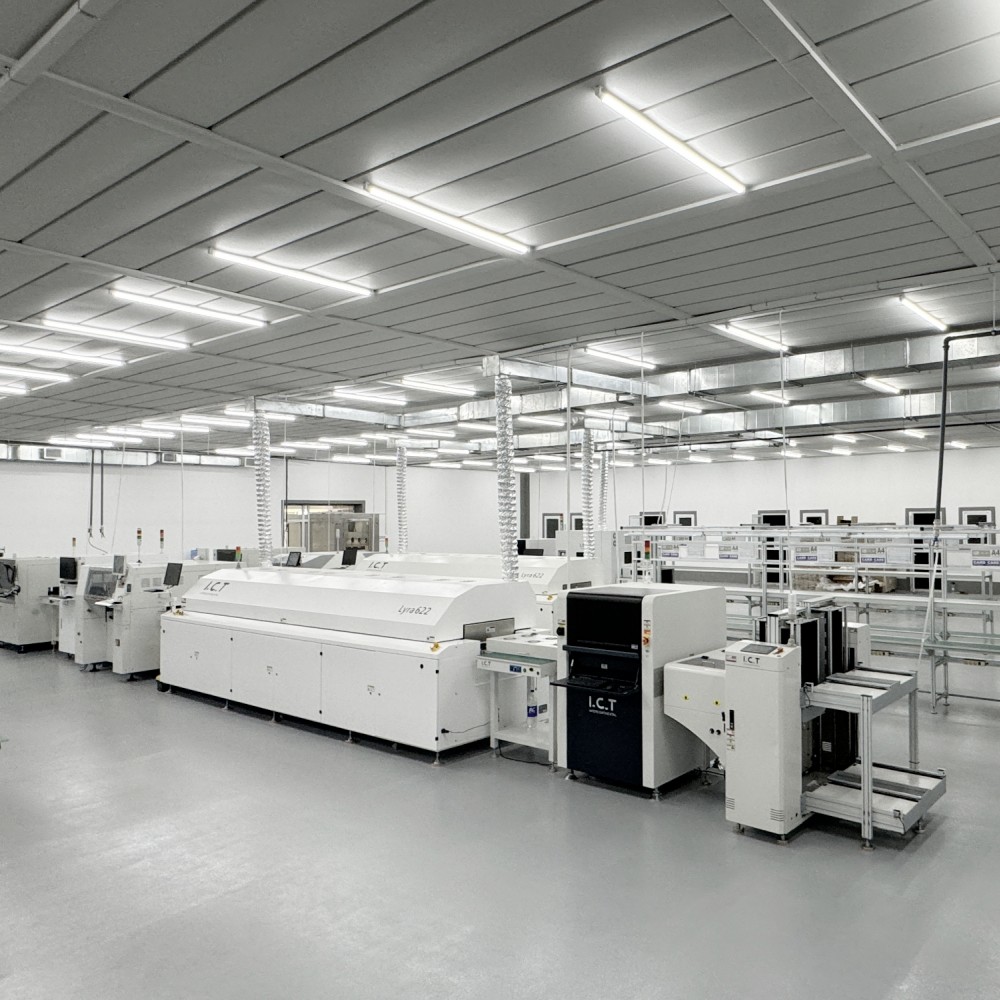

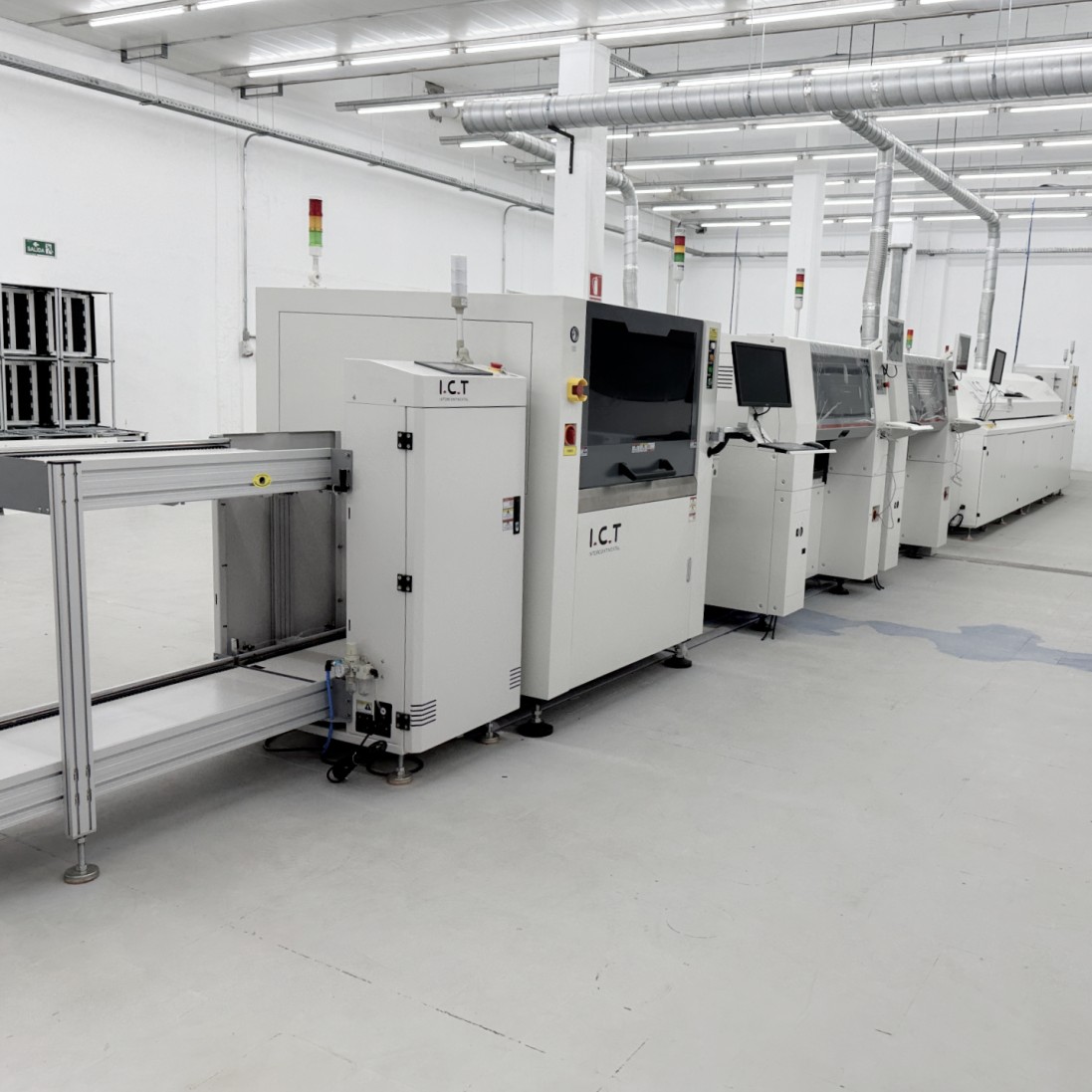

当社の高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| 製品名 | SMT 行の目的 |
|---|---|
| PCB ローダ | 裸の PCB を行に自動的にロードします。 |
| はんだ貼り付けプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| マシンを選んで配置します | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| AOIマシン | はんだ接合部や配置不良を検査します。 |
| SPI マシン | はんだペーストの高さと品質をチェックします。 |
| トレーサビリティ機器 | 生産データの記録と追跡: レーザーマーキングマシン/ラベルマウンター/インクジェットプリンター |
| カスタマーサクセスビデオ
I.C.T のエンジニアは、美容機器メーカー向けに 2 つの完全な SMT ラインを展開するために北米に旅行しました。機器には、レーザー マーカー、SPI を備えた自動はんだペースト プリンタ SMT、パナソニック マウンタ、Heller リフロー オーブン、AOI システム、コンベア、PCBA ワッシャー、およびはんだペースト保管ユニットが含まれます。課題はありましたが、私たちは完全な設置、調整、ソフトウェア統合、最適化を処理しました。実践的なトレーニングにより現地スタッフの能力が向上し、迅速な修正によりスムーズな立ち上げが保証されました。ラインは稼働率 99% に達し、予定より早く受け入れテストをクリアしました。クライアントは現在、高品質の製品を世界市場に供給しています。この事例は、効率的でスケーラブルな生産のためのエンドツーエンドのソリューションを提供する、国際プロジェクトにおける I.C.T の強みを示しています。
| サービスとトレーニングのサポート
フルサービスのサポートとトレーニング プログラム
I.C.T は、ニーズの評価、ライン設計から設置まで、SMT 自動はんだペースト プリンターの完全なサポートを提供します。当社のグローバル専門家が、オンサイトのセットアップ、試運転、他の機械への接続を管理します。トレーニングには、操作、メンテナンス、障害診断、MES/インダストリー 4.0 の連携が含まれており、対面またはオンラインで実施されます。 8 つの支店を擁し、最高のパフォーマンスを維持するために、24 時間年中無休のリモート ヘルプ、部品在庫、定期検査を提供します。私たちはプロセスの調整、アップグレード、コスト削減に重点を置いています。 I.C.T を信頼してリスクのない成長を実現し、この自動 SMT ステンシル プリンタを使用して工場をスマートで高出力の運用に変えましょう。
| お客様のレビュー
クライアントは、I.C.T の専門知識と信頼性を高く評価しています。 「エンジニアはプリンターの問題を迅速に解決し、チームを専門的に訓練してくれました」と、ある自動車会社は言います。北米の美容メーカーは、「高精度 PCB ステンシル プリンタは、無駄を最小限に抑え、完璧な印刷を実現します。」と述べています。配送は高く評価されています。「頑丈な梱包のおかげで、機器は損傷なく到着しました。」応答は迅速です。「問い合わせには数時間で回答され、部品は同日に配送されました。」フィードバックは、当社の熟練したエンジニア、堅牢な機械、安全な輸送、献身的なサポートを強調しており、永続的な製品を生み出します。 信頼。
| 認証と規格
I.C.T は、安全性については CE、環境材料については RoHS、品質システムについては ISO9001 を維持しています。特許には、印刷制御、クリーニング技術、搬送設計が含まれます。これらにより、SMT 自動はんだペースト プリンターがあらゆる面で世界基準を満たしていることが保証されます。
| I.C.T 会社と当社の SMT 工場について
2012 年以来、I.C.T はスタッフ 89 名、エンジニア 20 名を擁し、東莞市に 12,000 平方メートルの敷地を持ち成長してきました。 8 つの支店が 72 か国の 1,600 以上の顧客にサービスを提供しています。当社は研究開発、生産、ISO9001 に基づく 48 時間の試験などの厳しいテストを行っています。 3,000 万ドルの資本により、当社の誠実さ、簡素さ、オープン性、調整、共有が促進されます。ローカル サービスによるグローバル リーチは、SMT ラインをゼロからフルスケールまで構築または強化するのに役立ちます。当社の急速な拡大は、世界中で信頼されている革新的なワンストップ ソリューションによってもたらされます。
