| 効率的な全自動はんだペーストプリンター
SMT ラインが定期的な手動調整なしでスムーズに動作することを想像してみてください。全自動はんだペースト プリンターがそれを現実にします。この完全な SMD アセンブリ スクリーン ステンシル プリンタは、小型の LED ボードから大型の自動車パネルまでの PCB を ±0.01 mm の繰り返し精度で処理します。はんだの無駄、一貫性のない印刷、遅いセットアップなどの一般的な問題点を解決します。 SMT の全自動ステンシル プリンターは、キャリブレーション、印刷、クリーニングを 1 サイクルあたり 7 秒未満で自動化します。数分で製品を切り替え、リアルタイム データのために MES と統合し、歩留まりを向上させながらコストを削減します。大量生産の電子機器に最適な全自動 SMT プリンタと全自動 SMT はんだペースト プリンタは、毎シフト信頼性の高い無駄のないパフォーマンスを提供します。
| 特徴
忙しい生産日の始まりの写真: 全自動はんだペースト プリンターは、高度な視覚と同軸ライトを使用して、あらゆる PCB 表面のマークを常に完璧に位置合わせします。ペーストの不均一や欠陥を心配する必要はもうありません。デュアルモーターを備えたアーチブリッジスキージはバランスのとれた圧力を自動的に適用し、±0.01 mm の再現性を実現します。この完全な SMD アセンブリ スクリーン ステンシル プリンターは接着剤もサポートしており、LED の照明ラインのオーバーフローの問題を解決します。オペレータは調整による疲労を回避できます。リアルタイムのフィードバックにより印刷を完璧に保ち、自動車エレクトロニクスの組み立てにおけるやり直しやスクラップを削減します。
PCB が詰まりやずれなしにスムーズに通過する様子を想像してください。SMT の全自動ステンシル プリンターのベルト システムは、モーターが正確な速度と停止を制御し、固着を防ぎます。柔軟な方向がラインレイアウトに適応し、サイドクランプとバキュームが基板を安定に保持し、たとえ反りのある基板でも 1% 未満に抑えます。 LED の生産規模を拡大する工場向けに、この全自動 SMT プリンタは最大 900x600mm のサイズを簡単に処理できます。手動による処理の遅れに別れを告げましょう。クイックリフトとマルチポジショニングにより、スムーズなステンシル接触が保証され、スループットが向上し、多品種環境でのダウンタイムが最小限に抑えられます。
面倒な後片付けをせずにシフトを終了できることを考えてください。全自動の SMT はんだペースト プリンタには、ドライ、ウェット、またはバキューム モードがあり、材料を節約するために均一にスプレーします。ソフトウェアが消費量を監視し、別個の CCD がステンシルの穴を検出して自動クリーニングをトリガーします。家電工場では、側面にペーストが溜まるのを防ぎ、品質の低下を防ぎます。このシステムは継続的に稼働し、無駄や不一致の問題を解決し、チームは要求の厳しい SMD の組み立てシナリオにおいてメンテナンスではなく出力に集中できるようになります。
| 仕様
| モデル | I.C.T -4034 | I.C.T5134 | I.C.T -5151 |
| フレームサイズ（mm） | 470*370～737*737 | 470*370 ～737*737 | 470*370 ～737*737 |
| PCBサイズ（mm） | 50*50～ 400*340 | 50*50～ 510*340 | 50*50～ 510*510 |
| 輸送方向 | 左右;右側;左左;右右 | ||
| サポートシステム | 磁気ピン/アップダウンテーブル調整/サポートブロック | ||
| クランピングシステム | サイドクランプ（真空ノズル、自動伸縮Z圧はオプション） | ||
| プリンターヘッド | 2 つの独立した電動プリントヘッド | ||
| スキージ タイプ | ステンレス(標準)、プラスチック | ||
| クリーニングシステム | 乾燥、濡れた、真空 | ||
| 検査 | 2D検査（標準） | ||
| 電源 | AC:220±10%、50/60HZ、3Kw | ||
| 制御方法 | PC制御 | ||
| 寸法（mm） | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| モデル | I.C.T -6534 | I.C.T-6561 | I.C.T-9060 |
| フレームサイズ（mm） | 650*400～850*750 | 650*400～850*850 | 737*400～1100*900 |
| PCBサイズ（mm） | 50*50～ 650*340 | 80*50～ 650*610 | 80*50～ 900*600 |
| 寸法（mm） | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。

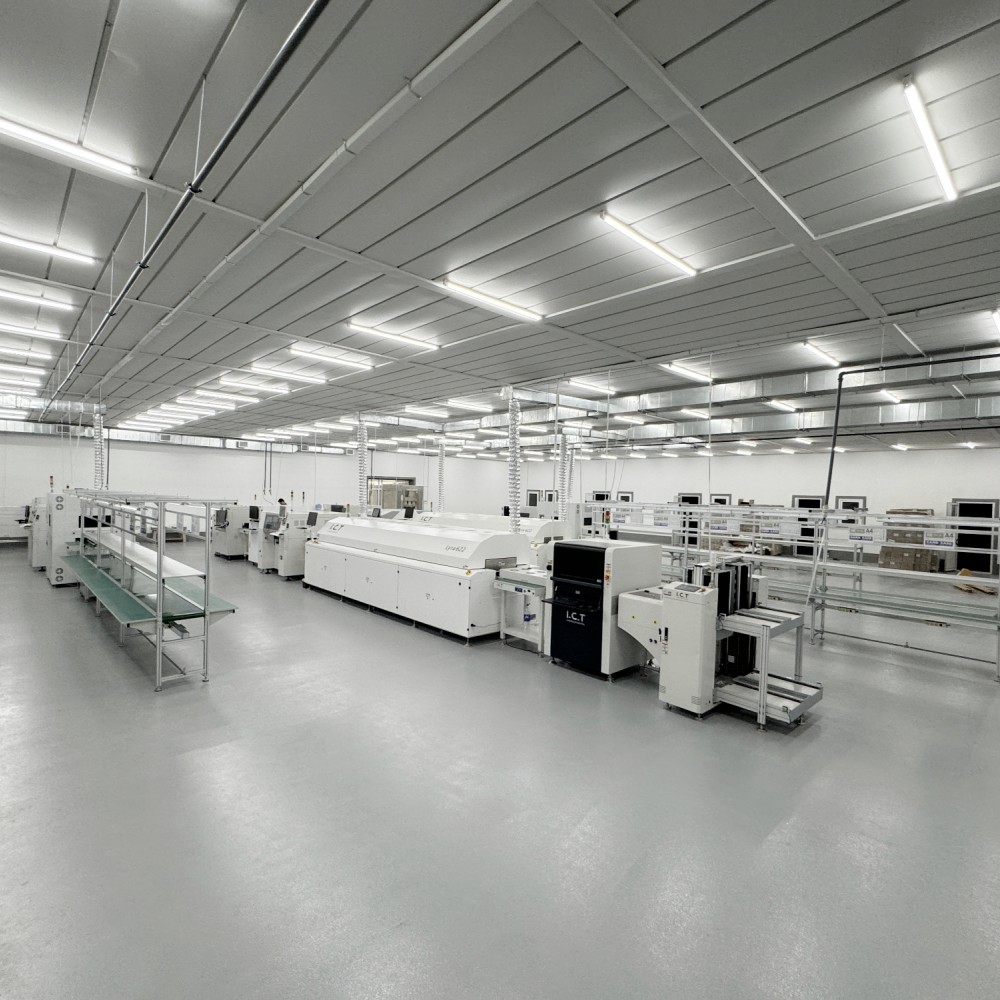

| SMT ライン機器リスト
当社の高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| 製品名 | SMT 行の目的 |
|---|---|
| PCB ローダ | 裸の PCB を行に自動的にロードします。 |
| はんだ貼り付けプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| マシンを選んで配置します | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| AOIマシン | はんだ接合部や配置不良を検査します。 |
| SPI マシン | はんだペーストの高さと品質をチェックします。 |
| トレーサビリティ機器 | 生産データの記録と追跡: レーザーマーキングマシン/ラベルマウンター/インクジェットプリンター |
| お客様の成功事例ビデオ
2025 年、サウジアラビアの ODM は、LED 新製品の厳しい納期に直面していました。 I.C.T は、全自動はんだペースト プリンターを含む、完全な SMT および DIP ラインを納入しました。 2 人の経験豊富なエンジニアが中東に飛び、困難にもかかわらず、すべてを現地で設置しました。彼らは、SMD アセンブリ スクリーン ステンシル プリンタへの PCB の読み込みから、SMT の全自動ステンシル プリンタによる印刷の最適化まで、チームを実践的にトレーニングしました。数日以内に、ラインは欠陥ゼロでフルスピードで稼働しました。クライアントは、全自動の SMT プリンタがシームレスに統合され、セットアップ時間と無駄が削減されたことを賞賛しました。このパートナーシップにより、潜在的な遅延を効率的な生産に変え、I.C.T の海外での成功への取り組みを証明しました。
| サービスとトレーニングのサポート
I.C.T は、全自動ソルダー ペースト プリンターが世界中で設置され、カスタマイズされたトレーニングによって初日から確実に稼働できるようにします。エンジニアはセットアップをガイドし、SMD アセンブリ スクリーン ステンシル プリンター全体のトラブルシューティングを指導し、プロセスを最適化します。リモート診断により問題が迅速に修正され、アップグレードにより SMT の全自動ステンシル プリンターが最新の状態に保たれます。
| お客様のレビュー
お客様は、I.C.T のエンジニアによる海外での迅速かつ専門的なサポートを高く評価しています。全自動ソルダーペーストプリンターは、盤石な信頼性と最小限の故障で高い評価を得ています。安全な梱包がそのままの状態で届き、質問に対する迅速な回答により時間を節約でき、完全に自動化されたすべての SMT プリンタの信頼性が高まります。
| 認証と規格
CE、RoHS、ISO9001、および精度と洗浄に関する複数の特許に裏付けられた全自動はんだペースト プリンターは、世界基準を満たしています。これらにより、あらゆる SMD アセンブリ設定において安全で高品質な動作が保証されます。
| I.C.T 会社と当社の SMT 工場について
社内の研究開発と生産、89 名を超える専門家、そして急速な成長を誇る I.C.T は、72 か国の 1600 以上のクライアントにサービスを提供しています。厳格なテストと品質システムにより、世界中のシームレスな SMT ライン向けの全自動はんだペースト プリンターなどの耐久性のある機器が保証されています。
