| レンズ接着剤分配機

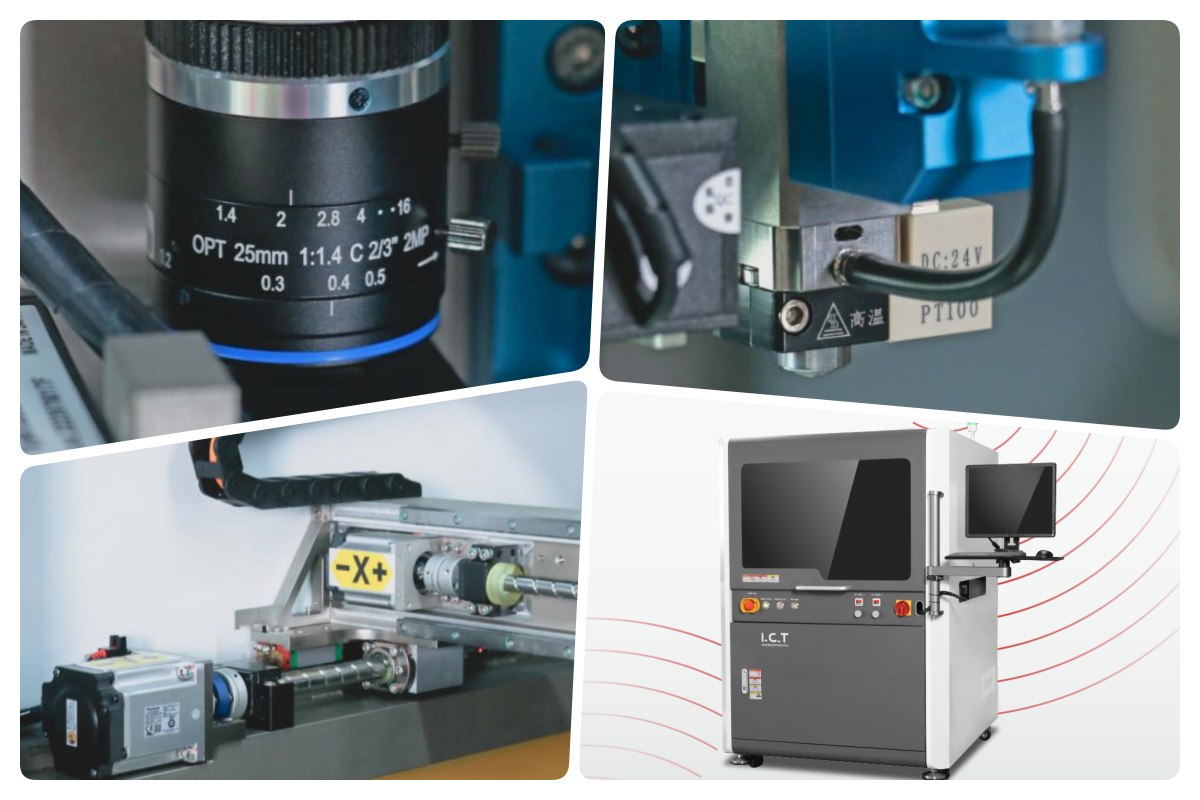

LENS 接着剤塗布機は、X/Y 軸全体で 800 mm/s で動作します。位置再現性は±0.015mmネジ、±0.01mmモータで記録。パナソニックのサーボシステム。研削リードスクリュードライブ。同軸ビジョンはマーク補正とエッジ補正をリアルタイムで実行します。ディスペンスバルブは、許容誤差を 1 マイクロリットルまで一定に保ちます。接着剤予熱モジュールがアクティブです。 60 秒以内にシリンジ交換プロトコルを実行します。 Liquid SMT ディスペンサー マシンは、SMEMA を介して既存の SMT アーキテクチャに統合されます。 72 か国で記録された稼働時間は 99.8 % を超えています。
| 製品の詳細な機能
バルブが分配します。接着剤の量はサイクル後も同じままです。サーボとネジは仕様を強制します。予熱により 0.1 °C を維持します。赤のり、シリコーン、UV 硬化、ホットメルト - すべて適合します。シリンジ交換は平均 55 秒で記録されました。パージ パージ サイクルは 8 秒です。衛星は記録されていません。 LENS 接着剤塗布機は、偏りのない均一な接着ラインを生成します。
帯電防止ベルトが基板を受け取ります。独立したモーターが左右を同期させます。ストップ機構が作動します。ボードの位置がロックされました。幅調整時のレール平行度は0.02mm以内に抑えられます。最大ボード600×600mm、5kg。搬送速度は4方向300mm/s。 Liquid SMT ディスペンサー マシンは位置誤差なく基板を搬送します。
単一のコマンドでパージを開始します。 8 秒サイクルでノズルをクリアします。温度制御ループはシフト全体で粘度仕様を維持します。手動によるクリーニングは必要ありません。 LENS 接着剤塗布機は、生産の合間に準備完了状態を維持します。
PLC は産業用 PC とインターフェースします。コンポーネントは、Panasonic サーボ、Omron リレー、Schneider ブレーカーに限定されます。 CE 準拠が文書化されています。インダストリー4.0プロトコルが組み込まれています。 MES接続規格。 3D高さセンサーとUV硬化用に拡張ポートが用意されています。オペレーター インターフェースを使いこなすには 60 分かかります。 Liquid SMT ディスペンサー マシンは中断することなくプログラムを実行します。
| 仕様
| モデル | I.C.T-D450 | I.C.T-D600(レンズ) | I.C.T-D1200(レンズ) |
| 分配範囲 | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| 製品重量 | 最大4.5kg | ||
| 製品の厚さ | Max.6mm | ||
| 最高速度 | 2000mm/秒 | ||
| ビジョンの方法論 | CCD | ||
| クリーニングシステム | 自動 | ||
| インジェクションバルブ速度 | 200ポイント/秒 | ||
| 塗布精度 | ±0.02mm | ||
| 繰り返し精度 | ±0.01mm | ||
| 重さ | 650kg | 750kg | 950kg |
| 寸法 | W770*D1200*H1500mm | W880*D1200*H1500mm | W1590*D1200*H1500mm |
| SMT ライン機器リスト
マガジンが装填されました。自動ローダーがボードを前進させます。 LENS 接着剤塗布機は 800 mm/s でパターンを実行します。湿った接着剤の上でレンズをピックアンドプレースします。 IR または UV オーブンは数秒以内に硬化を完了します。オプションの AOI は、ボリュームと位置の検証を実行します。すべてのステーションは SMEMA 経由で通信します。通常の人員配置には 1 ～ 2 人のオペレーターが必要です。初回パス収率は 99.5 % 以上を記録しました。稼働時間は維持されました。自動車、医療、LED アプリケーションに準拠。完全な液体 SMT ディスペンサー 機械ラインは単一責任契約に基づいて納品されます。
| 製品名 | 接着剤塗布ラインでの用途 |
|---|---|
| 接着剤塗布機 | 高速かつ超高精度の接着剤塗布を実現 |
| コンフォーマルコーティングマシン | 信頼性を高めるために最終保護コーティングを適用 |
| マシンを選んで配置します | コンポーネントを新鮮な接着剤に正確に配置します |
| オーブンを硬化させます | IR または UV テクノロジーにより接着剤を迅速に硬化します |
| お客様の成功事例

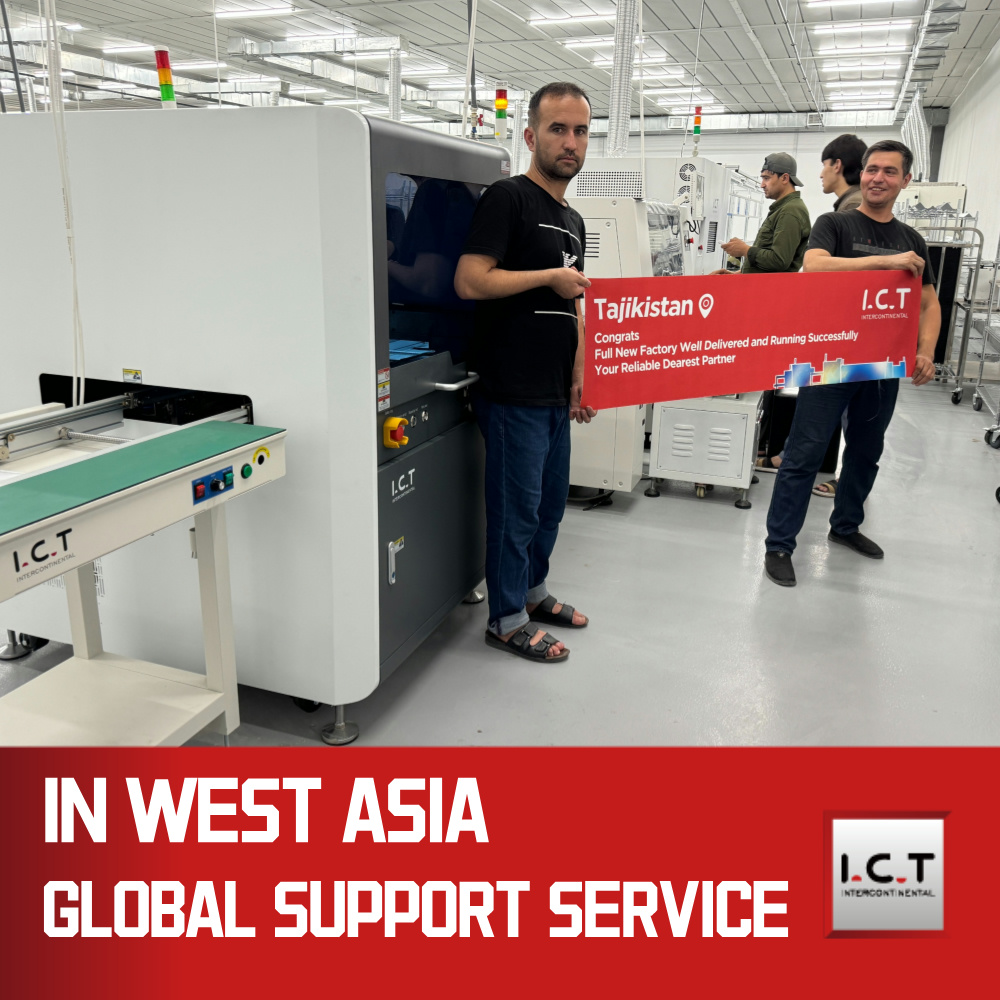

ドゥシャンベにエンジニア2名を派遣。顧客契約には、2 つの SMT ライン、1 つの DIP ライン、1 つの絶縁保護コーティング ライン、1 つの接着剤ライン、1 つの完全な LED 電球組立ラインが含まれていました。インストール期間は 10 日間です。 LENS 接着剤塗布機は、最初の基板上で 100% のドット配置を達成しました。ピックアンドプレイス、硬化、AOI ステーションは同日に受け付けられます。地元の事業者は10日目に独立認定を受けた。顧客受け入れプロトコルに署名済み。ビデオ証言が記録されました。
| 専門的なトレーニングとサポート
エンジニアは、顧客が完全な自律性を示すまで現場に常駐します。リモート診断により、インシデントの 80% が 1 時間以内に解決されます。重要なコンポーネントは世界 8 か所の倉庫に在庫されており、同日発送されます。世界中で 48 時間以内にオンサイトで対応します。ソフトウェアのリビジョンとプロセスの最適化は、機器の耐用期間中無料で提供されます。 Liquid SMT ディスペンサー マシンは、12 か月以内に文書化された投資収益率を達成しました。
| お客様からの賞賛
「エンジニアはネジをすべて知っていました。」 「接着剤のドットは決して動きません。」 「木箱は8,000kmを走行しても傷一つつきませんでした。」 「リモートチームが私の時間の午前2時にアラームを修正してくれました。」 「ラインは14か月間止まらなかった。」同じ言葉、異なる国、同じ SMT 接着機。
| 私たちの認証
CE 適合宣言。 RoHS準拠証明書。 ISO9001:2015登録。複数の特許を取得。各 LENS 接着剤塗布機には、個別のテスト データ シートとシリアル化されたトレーサビリティ記録が付属しています。
| 私たちと工場について
製造および本社：中国、東莞。施設面積12,000㎡。人員 89 名、エンジニアリングスタッフ 20 名、登録資本金 3,000 万ドル。 2012 年設立。顧客設置数 1 600。サービス対象国 72。すべての LENS 接着剤塗布機は出荷前に 100 % 負荷テストを完了しています。
