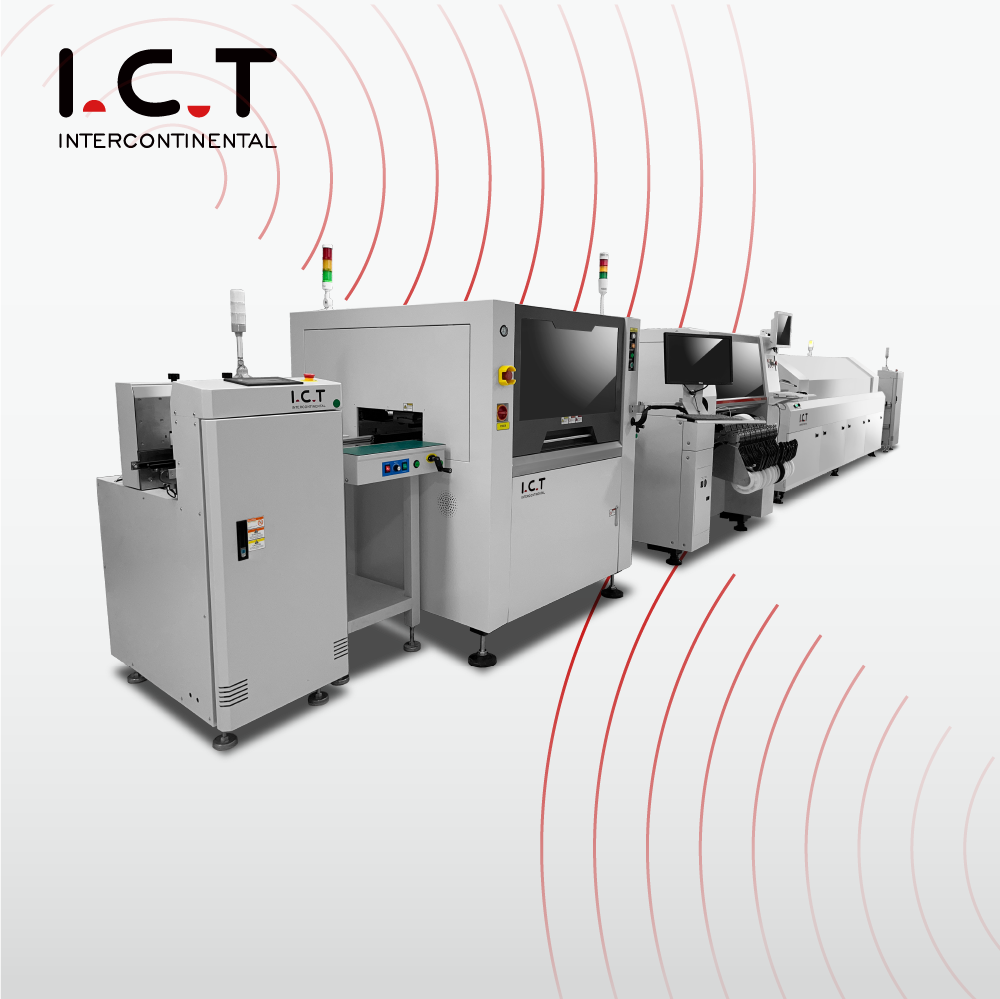

JUKI 複数の SMT LED 生産ライン、SMT PCB 組立ライン、販売用高速 LED 電球生産ライン。
1. JUKI ピックアンドプレイス機
アドバンスチップシューター
高速かつ柔軟なピックアンドプレースマシン
多機能モジュラーチップマウンタ
高速かつ柔軟な配置マシン
| モデル | JUKI RS-1R ピックアンドプレイス機 | |||
| コンベヤー 仕様 | 標準 | 150mm コンベア延長、 上流と下流 | 250mm コンベア延長、 上流と下流 | |
| イノシシのサイズ | 最小 | 50*50mm | ||
| 1バッファ | 650*370mm(シングルクランプ) | |||
| 950*370mm(ダブルクランプ) | 1,100×370mm(ダブルクランプ) | 1,200×370mm（ダブルクランプ） | ||
| 3つのバッファ | 360×370mm | 500×370mm | 600×370mm | |
| コンポーネントの高さ | 25mm | |||
| コンポーネントのサイズ | 0201*1 ～74mm /150*50mm | |||
| 配置速度 | 最適 | 47,000CPH | ||
| IPC9850 | 31,000CPH | |||
| 配置精度 | ±35μm(Cpk≧1) | |||
| フィーダー入力 | 最大112*2 | |||
2. はんだペーストプリンター
高い位置精度、繰り返し位置決め精度±0.01mm。印刷精度0.025mm
糊付け印刷をサポートし、自動制御により生産効率、品質管理が向上し、生産コストを節約します。
自動PCBキャリブレーション、スキージ圧力調整可能、自動印刷、自動ステンシルクリーニング
| モデル | I.C.T-4034 | I.C.T-5151 | I.C.T-6561 | I.C.T-1500(LED) |
| フレームサイズ(mm) | 470*370～737*737 | 470*370～737*737 | 470*370～850*850 | 470*370～1800*750 |
| PCB サイズ(mm) | 50*50～400*340 | 50*50～510*510 | 80*50～650*610 | 80*50～1500*350 |
| 輸送方向 | 左から右へ。右から左へ。左から左。右→右 | |||
| サポート体制 | マグネットピン/上下テーブル調整/サポートブロック | |||
| クランピングシステム | サイドクランプ、真空ノズル、自動格納式Z圧力 | |||
| プリンターヘッド | 2 つの独立した電動プリントヘッド | |||
| スキージ タイプ | ステンレス(標準)、プラスチック | |||
| 洗浄システム | ドライ、ウェット、バキューム | |||
| 検査 | 2D検査（標準） | |||
| 電源 | AC:220±10%、50/60HZ、3Kw | |||
| 制御方法 | PC制御 | |||
| 寸法(mm) | 1220*1355*1500 | 1220*1530*1500 | 1330*1530*1500 | 2500*1220*1500 |
| 重さ | 約1250kg | 約1300kg | 約1300kg | 約1800kg |
| モデル | I.C.T-5134 | I.C.T-6534 | I.C.T-1200(LED) |
| フレームサイズ(mm) | 470*370～737*737 | 470*370～737*737 | 470*370～850*850 |
| PCB サイズ(mm) | 50*50～400*340 | 50*50～510*510 | 80*50～650*610 |
| 寸法(mm) | 1220*1355*1500 | 1330*1530*1500 | 2200*1200*1500 |
| 重さ | 約1250kg | 約1300kg | 約1500kg |
3. リフローはんだ付け炉
高効率フラックス管理システム
高安定性窒素保護システム
高性能冷却システム
| モデル | L8 | L10 |
| 寸法 (L*W*H)mm | 5000x1250x1490 | 5800×1250×1490 |
| 重さ | 約1600KG | 約1800KG |
| 加熱ゾーンの数 | 上位8/下位8 | 上位10位/下位10位 |
| 加熱ゾーンの長さ | 3121mm | 3891mm |
| レール幅調整 | M(オプション:A) | |
| 排気量 | 10M3/min×2排気 | |
| 制御システム | PLC+コンピュータ | |
| 温度制御方法 | PID+SSR | |
| 送信エージェント | チェーン+メッシュ | |
| 電源が必要です | 三相380V 50/60Hz | |
| ウォームアップのためのパワー | 55KW | 64KW |
| 消費電力 | 8KW | 12KW |
| ウォーミングタイム | 約25分 | |
| 温度設定範囲 | 室温 - 300℃ | |
| コンベヤー 高さ | 900+/-20mm | |
| コンベヤー 速度範囲 | 300~2000mm/mi | |
| 固定レール側 | フロント固定（オプション：リア固定） | |
| 冷却方法 | 強制空圧モーターとファン（標準） | |
| モデル | リラ 622 | ライラ 622N | リラ 732/733 | ライラ 732N/733N |
| 予熱ゾーンの数 | 6 | 6 | 7 | 7 |
| ピークゾーンの数 | 2 | 2 | 3 | 3 |
| 最大。はんだ付け温度 | 予熱 300℃のゾーンと ピークゾーン350 ℃ | |||
| 冷却ゾーンの数 | 2 | 2 | 2 | 3 |
| メッシュ幅 | 標準 440mm(オプション 560) &680mm) | |||
| レール幅 | シングルレール: 50 - 460mm、オプション: 50 - 686mm その他の幅はご要望に応じて承ります。デュオレール規格：50～290mm*2 | |||
| Dimensions | 5150*1400*1500mm | 5150*1400*1500mm | 5850*1400*1500mm | 6250*1400*1500mm |
| 重さ | 2400kg | 2600kg | 2800kg | 3000kg |
