| 自動再生品 SMD マウンター
Yamaha YC8 は、効率的な PCB アセンブリのために設計された全自動の中古 SMD ピック アンド プレイス マシンです。マルチヘッド配置とデュアルビーム処理を特徴とする YC8 は、柔軟なセットアップ、高速生産、信頼性の高い動作を提供します。統合されたビジョンおよびフィーダー システムは、オペレータの介入を減らしながら精度を確保するため、中規模から大規模のエレクトロニクス製造に最適です。
| 製品の特徴
マルチヘッドによる高速装着
YC8は、複数のヘッドを搭載し、0101～0315の部品に対して安定した装着精度を実現します。デュアルレーンのサポートにより、小さい PCB と大きい PCB を同時に処理できます。
統合ビジョン システム
サイドビュー カメラとトップビュー カメラがコンポーネントの位置合わせをリアルタイムで確認します。オンザフライ スキャンにより、配置ミスのエラーが軽減され、高品質の PCB アセンブリが保証されます。
最適化されたフィーダー管理
自動ローディング フィーダー システムとトレイ シーケンサーにより、生産の中断が軽減され、フィーダー交換時のダウンタイムが排除され、継続的な高効率運用がサポートされます。
|仕様

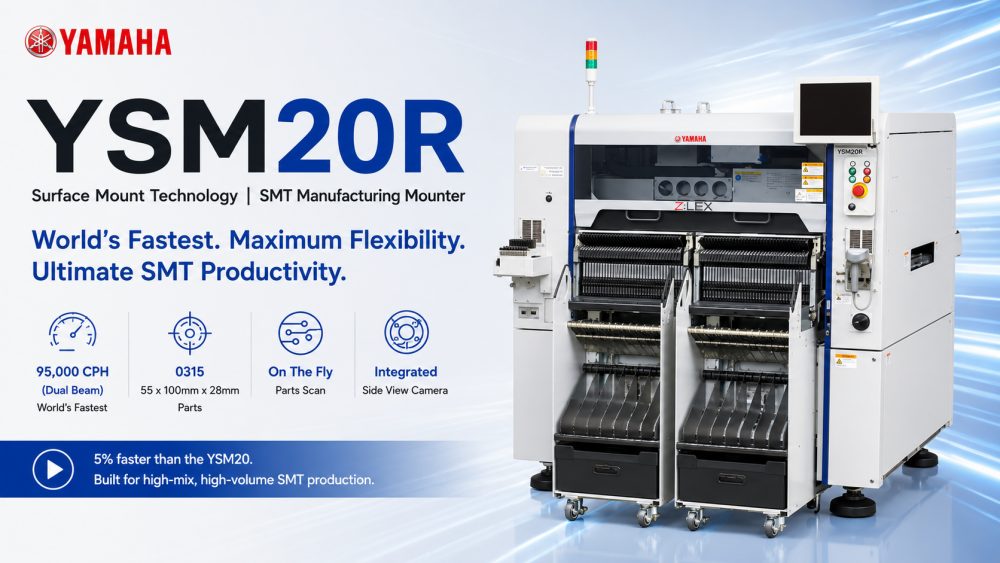

| モデル | YSM20R - ゼットレックス |
| 該当する PCB | シングルレーン L810 x W490 ～ L50 x W50 デュアルステージ 注: X 軸 2 ビーム オプションのみ 1PCB 搬送: L810 x W490 ～ L50 x W50 2PCB 搬送: L380 x W490 ～ L50 x W50 |
| 実装能力 | X軸2ビーム：高速多目的（HM：ハイスピードマルチ）ヘッド×2 95,000CPH（ヤマハ発動機が定める最適条件下） |
| 取付精度 | ±0.035mm（±0.025mm） Cpk≧1.0（3σ） （当社規定の最適条件、標準評価材使用時） |
| 適用コンポーネント | ハイスピードマルチ（HM）ヘッド 注：0201～W55×L100mm（インデックス認識W45mmを超える）、高さ15mm以下 注：部品高さ6.5mm以上、または部品サイズ縦横12mm以上の場合はオプションのマルチカメラが必要です。 0201コンポーネントの実装については、お問い合わせください。 異形部品（FM：フレキシブルマルチ）ヘッド：03015～W55×L100mm（インデックス認識はW45mmを超える）、高さ28mm以下 |
| コンポーネントの種類の数 | 固定プレート：140種類（8mmテープフィーダ換算） フィーダキャリッジ交換：最大128種類（8mmテープフィーダ換算） トレイ30種類（固定タイプ：最大、sATS30装着時） 、10種類（キャリッジタイプ：最大、cATS10装着時） |
| 電源 | 三相AC200/208/220/240/380/400/416V±10% 50/60Hz |
| エア供給源 | 0.45MPa以上のクリーンドライエア |
| 外形寸法 | L1,374×W1,857×H1,445mm |
| 重さ | 約2,050kg |
※仕様及び外観は予告なく変更する場合があります。
* 詳細については、I.C.T にお問い合わせください。
| SMT ライン機器リスト
Σ-G5SⅡは通常、はんだペーストプリンター、SPI検査システム、リフローオーブン、AOI検査機、PCBハンドリング装置を含む 完全なSMT生産ラインに統合さ れています。 I.C.T は、SMT、DIP、コーティング、スマート ファクトリー オートメーション ソリューションをカバーするフルライン統合を提供し、顧客が効率的でスケーラブルなエレクトロニクス製造システムを世界中で構築できるように支援します。
YSM10、YSM20R、YRM20 などの再生モデルは、高速 SMD 配置のためのスケーラブルなオプションを提供します。各モデルは信頼性の高い完全自動操作を実現し、さまざまなエレクトロニクス生産環境に適しています。
| 顧客成功ビデオ
I.C.Tは、カザフスタンの電子機器メーカー向けに改装されたヤマハSMTラインの導入に成功しました。当社のエンジニアは、YC8 マウンター、プリンター、リフロー オーブン、コンベア システムを含む完全な SMT ラインに対するオンサイト設置、オペレーター トレーニング、および技術指導を提供しました。
お客様のフィードバック:
「YC8 は確実に動作し、I.C.T のチームは優れたセットアップとトレーニングを提供してくれました。現在、ラインはスムーズに稼働しており、当社の生産目標を達成しています。」
| サービスとトレーニングのサポート
I.C.T は、改修された SMT ラインに対して、納入前検査、現場でのセットアップ、オペレーターのトレーニング、メンテナンス指導などのフルサービスのサポートを提供します。当社のエンジニアは、YC8 マウンターを既存の生産ラインにスムーズに統合し、スループットを最適化し、ダウンタイムを最小限に抑えます。
|お客様からの賞賛
お客様は、当社の細部へのこだわり、専門的な設置、明確な操作説明を高く評価しています。ヤマハ YC8 の信頼性と I.C.T の迅速なサポートの組み合わせにより、高い満足度とリピート注文が生まれています。
| 私たちの認証
すべての再生機械は、CE、ISO9001、および RoHS 規格に準拠しているかどうかテストされ、認定されています。各 YC8 マウンターは、信頼性と一貫したパフォーマンスを保証するために厳格な品質保証を受けています。
| I.C.T とファクトリーについて
I.C.T は、80 か国以上の 1,700 以上の顧客に、新品および改修済みの SMT ソリューションを提供してきました。当社の経験豊富なエンジニアリングおよび研究開発チームは、工場計画から設置、トレーニング、販売後サービスに至るまで、完全なターンキー SMT ライン サポートを提供します。当社は ISO 認定の生産および品質管理プロセスを維持し、各ヤマハ YC8 マウンターが信頼できるパフォーマンスを提供することを保証します。
