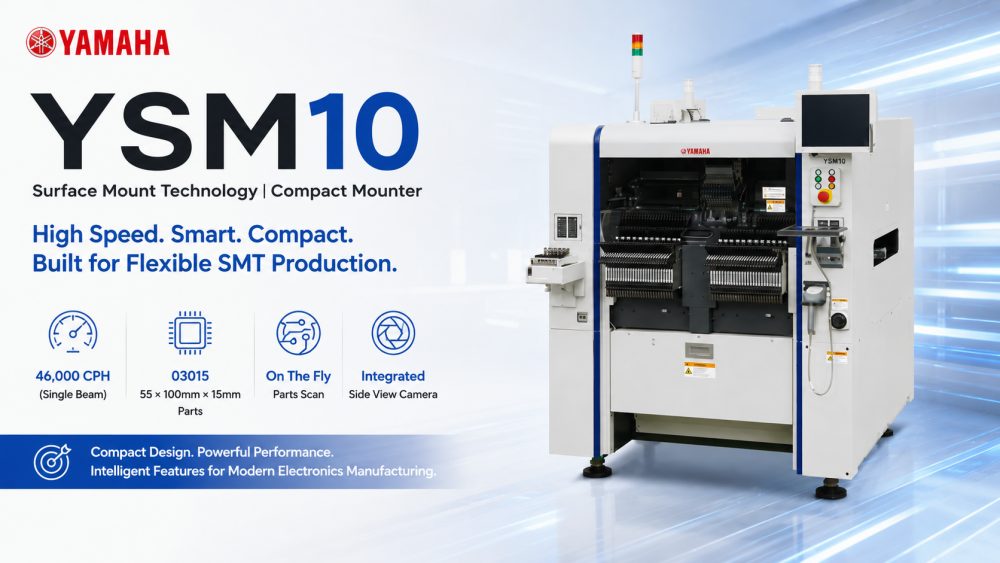

YSM10 |ヤマハ SMT ピック アンド プレイス機

ヤマハ YSM10 SMT ピック アンド プレイス マシン。
世界最速クラスのスピードとワールドワイドでの汎用性を両立したマウンタYSMシリーズのエントリーモデル!
3つの「1」を搭載した究極のベーシックマシン
様々な生産形態に柔軟に対応!
安定生産を支える機能
  • YSM10

  • Yamaha

可用性ステータス:
数量:

ヤマハ YSM10 SMT ピックアンドプレイスマシン

導入

Yamaha-YSM10-高速-モジュラー-SMT-配置

世界最速クラスのスピードとワールドワイドでの汎用性を両立したマウンタYSMシリーズのエントリーモデル!

3つの「1」を搭載した究極のベーシックマシン

様々な生産形態に柔軟に対応!

安定生産を支える機能

※1ビーム1ヘッドクラスの表面実装機における最適条件でのチップ実装性能(CPH)の比較

ヤマハピックアンドプレイスマシン

アドバンスチップマウンタ

高速かつ柔軟なピックアンドプレースマシン

多機能な SMT の配置

高速で柔軟なピックアンドプレースマシン

モデル YSM10
該当する PCB L 510 × W 460mm - L 50 × W 50mm ※L510寸法を超える基板サイズについてはご相談ください。
実装能力 HMヘッド(10ノズル)仕様 HM5ヘッド(5ノズル)仕様
46,000CPH(当社最適条件) 31,000CPH(当社最適条件)
適用コンポーネント 03015-W55×L100mm(W45mm以上は分割認識)、H15mm以下 ※高さ6.5mm以上、または12mm角以上の部品はマルチカメラ必須(オプション)
取付精度 ±0.035mm(±0.025mm) Cpk≧1.0(3σ)
コンポーネントの種類の数 セッティングプレート:最大96種類(8mm幅テープフィーダー換算) トレイ:15種類(sATS15機器、最大、JEDEC)
電源 三相AC200/208/220/240/380/400/416V±10% 50/60Hz
エア供給源 0.45MPa以上、清浄乾燥状態
外形寸法 L 1,254 x W 1,440 x H 1,445mm(突起部を除く)
重さ 1,270kg

※仕様及び外観は予告なく変更する場合があります。

* 詳細については、I.C.T にお問い合わせください。

よくある質問:

Q: 私たちに何ができるでしょうか?

A: 合計 SMT 台のマシンとソリューション、専門的なテクニカル サポートとサービス。

Q: 主な顧客は何ですか?

A: ファーウェイ、フォックスコン、Vtech、スミダ、ケメット、ビシェイ、ボッシュ、キヤノン。

Q: なぜ私たちを選んだのですか?

A: 中国の大手 SMT サプライヤー。560,000 米ドル以上の貿易保証。専門のアフターサービスチーム。

Q: ピック アンド プレース マシンはどのように選択すればよいですか?

A: ピック アンド プレース マシンの選択は、特定の製造ニーズによって異なります。生産量、コンポーネントの種類、精度要件、予算などの要素を考慮します。ヤマハ、JUKI、シーメンスなど、さまざまなモデルやメーカーを調べて、自分の要件に最適なものを見つけることが重要です。

Q: SMT マシンの例は何ですか?

A: SMT (表面実装技術) マシンの例としては、ヤマハ YSM40R のようなピック アンド プレース マシンがあります。この機械は、電子機器の組み立てプロセス中に、表面実装コンポーネントをプリント基板 (PCBs) に正確に配置するように設計されています。

Q: SMT では何台のマシンが使用されていますか?

A: SMT の生産ラインは通常、ステンシル プリンター、ピック アンド プレース マシン、リフローはんだ付けオーブン、検査装置などの複数の機械で構成されます。機械の数は、組み立てプロセスの複雑さや生産量によって異なります。

Q: SMT 行はどのように機能しますか?

A: SMT (表面実装技術) ラインは、電子コンポーネントをプリント基板 (PCB) に体系的に組み立てることによって機能します。このプロセスは、ステンシルプリンターを使用してはんだペーストを塗布することから始まります。
