| NXTR スマート SMT プラットフォーム

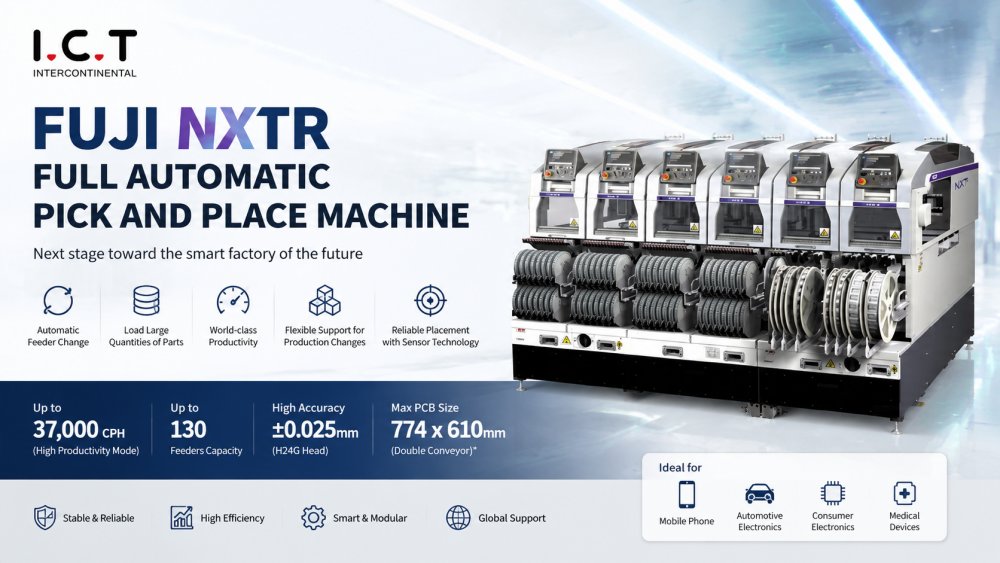

FUJI ピック アンド プレイス マシン NXTR シリーズは、スマート ファクトリーと電子機器の大量生産向けに設計された次世代の SMT 配置ソリューションです。さまざまな製造ニーズに基づいた柔軟なライン構成を可能にするモジュラー構造を特徴としています。このシステムは、携帯電話、家庭用電化製品、自動車用電子機器、および高密度 PCB アセンブリで広く使用されています。
コア FUJI SMT ピック アンド プレイス マシンとして、高度なセンサーベースの制御とインテリジェントなフィーダー管理により、高速かつ高精度の部品配置を実現します。完全な SMT 生産ラインに統合されており、プリンター、SPI システム、リフロー オーブン、および AOI 検査システムと連携して動作します。 I.C.T は、安定した生産と迅速な立ち上げを保証するために、完全な設置、トレーニング、グローバルな技術サポートを提供します。
| 製品の特徴
FUJI ピック アンド プレイス マシン NXTR は、柔軟な SMT ライン構成を可能にするモジュラー アーキテクチャで構築されています。メーカーは、製品の需要に基づいて生産能力を簡単に拡張または調整できます。この構造により、ダウンタイムが短縮され、工場の拡張性が向上します。各モジュールは独立して動作しますが、SMT の完全な生産ラインにシームレスに統合されます。そのため、最新のエレクトロニクス製造環境において迅速な適応と高効率を必要とするスマートファクトリーに適しています。
FUJI SMT ピック アンド プレイス マシンは、手動介入を大幅に削減する高度な自動フィーダ交換システムを使用しています。異なる製品モデル間の切り替え時間を最小限に抑え、連続生産を可能にします。最大130台のテープフィーダに対応し、多品種混在の制作環境をサポートします。この機能により生産性が向上し、オペレータの作業負荷が軽減されます。これにより、安定した材料供給が保証され、長い製造サイクルにわたって一貫した SMT の生産パフォーマンスを維持することができます。
自動ピック アンド プレース マシンは非常に高速なパフォーマンスを実現し、高生産性モードでは最大 37,000 cph に達します。 H24G、H08M、H02F などのさまざまなヘッド タイプにより、さまざまなサイズのコンポーネントに柔軟な生産能力が提供されます。この高速機能により、携帯電話 PCB の組み立てや大規模な電子機器の製造に最適です。連続運転でも安定した精度を維持し、低不良率で高出力を実現します。
FUJI SMT マシンは、リアルタイムの配置モニタリングのための高度なセンサー技術を統合しています。部品のピックアップから配置まで、すべてのステップがチェックされ、精度と安定性が保証されます。このシステムは、最適化されたモードで ±0.025 mm の精度の高精度配置をサポートします。これにより、配置エラーが減少し、製品の歩留まりが向上します。これは、最新のスマートフォンや高度な電子機器で使用される高密度 PCB 設計にとって特に重要です。
NXTR システムは、超小型チップから大型の IC およびボードレベルのコンポーネントに至るまで、幅広いコンポーネント サイズをサポートします。異なるヘッド構成により、混合製品タイプの生産を最適化できます。この柔軟性により、製品の変更が頻繁にあるEMS工場に適しています。高速性と精度を維持しながら、さまざまな生産要件にわたって安定したパフォーマンスを保証し、動的な製造環境にとって強力なソリューションとなります。
|仕様
基本 仕様 | |
PCB サイズ(長さ×幅) | 48×48mm～774×610mm（ダブルコンベア）※ |
フィーダー容量 | 最大130（8mmテープ） |
配置精度 | H24G: +/-0.025 mm (標準モード) / +/-0.038 mm (生産性優先モード、開発中) (3σ) cpk≧1.00 |
機械の寸法 | 長さ：1280mm、幅：2656mm、高さ：1556mm |
ヘッドの 配置 | |||||
H24G | H08M | H02F | H01 | の | |
ノズル数 | 24 | 8 | 2 | 1 | 1 |
スループット(cph) | 37,000 cph (生産性優先モード、開発中) | 13000 | 7300 | 4200 | 3000 |
部品サイズ(mm) | 03015mm～5×5 | 0603(0201)～45×45 | 1608(0603)～74×74(32×180) | 1608（0603インチ）～74×74（32×180） | |
部品の有無チェック | ○ | ○(H08MQ) | ○ | x | |
部品供給 テープ | ○ | ○ | ○ | ○ | |
スティック | x | ○ | ○ | ○ | |
トレイ | x | ○ | ○ | ○ | |
ダイナヘッド(DX) | ||||
ノズル 数 | 12 | 4 | 1 | |
スループット(cph) | 27,000 | 12000 | 5800 | |
部品サイズ(mm) | 0402(01005')～対角12.5mm、Yは7.5mm以下 | 1608(0603')～15×15 | 1608(0603)～74×74(32×100) | |
配置精度 | +/-0.038 (+/-0.050) mm (3σ) cpk≧1.00 | +/-0.040 mm (3σ) cpk≧1.00 | +/-0.030 mm (3σ) cpk≧1.00 | |
部品の有無チェック | o | x | o | |
部品 供給 | テープ | o | o | o |
スティック | x | o | o | |
トレイ | x | o | o | |
*特定の動作条件および詳細な仕様については、I.C.Tにお問い合わせください。
| SMT ライン機器リスト
当社の SMT 組立ラインは、 効率的かつ正確な PCB 組立のための高度な機器を備えています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
FUJI ピック アンド プレイス マシンは、完全な SMT 生産エコシステムの一部です。これは、はんだペースト プリンター、SPI 検査システム、リフロー オーブン、AOI 検査機、および PCB ハンドリング機器とシームレスに連携します。この統合により、PCB の読み込みから最終検査まで完全に自動化された生産プロセスが保証されます。 I.C.T は、工場が世界的なエレクトロニクス製造のための効率的で安定したインテリジェントな生産ラインを構築できるようにするターンキー SMT ソリューションを提供します。
| 顧客成功ビデオ
I.C.T は、アルジェリアでの携帯電話製造のための完全な SMT 生産ラインの設置およびトレーニング プロジェクトを成功裡に実施しました。このシステムには、SMT ローダー、I.C.T-4034 ステンシル プリンター、SPI システム、富士ピック アンド プレイス マシン ソリューション、Lyra 733 リフロー オーブン、AOI 検査システム、および PCB ハンドリング機器が含まれます。
1 か月間のオンサイト サポート中に、当社のエンジニアはインストール、デバッグ、オペレーターのトレーニングを完了しました。 FUJI SMT ピックアンドプレイスマシンは、安定した高速生産と安定した精度を実現する上で重要な役割を果たしました。お客様は無事に量産を開始し、装置の安定性と I.C.T の技術サポートに関して肯定的なフィードバックを提供していただきました。
| サービスとトレーニングのサポート
I.C.T は、設置、プログラミング、デバッグ、オペレーターのトレーニングを含む、SMT 生産ラインに対する完全なグローバル技術サポートを提供します。当社のエンジニアはオンサイトおよびオンラインでお客様をサポートし、迅速な生産立ち上げと安定した稼働を保証します。トレーニングには、機械の操作、メンテナンス、生産の最適化が含まれます。これにより、お客様は FUJI ピック アンド プレイス マシンをすぐに使いこなし、ダウンタイムの削減と生産性の向上による効率的な SMT 製造を実現できます。
|お客様からの賞賛
フジピックアンドプレイスマシンの安定性と高速生産能力は、お客様から高い評価をいただいております。彼らは、I.C.T のエンジニアによる専門的な設置とトレーニングに感謝しています。スマートフィーダーシステムと正確な配置制御は、主な利点としてよく強調されます。また、顧客は、配送から生産までスムーズなプロジェクトの実行を保証する当社の迅速な対応サービス、安全な梱包、信頼できるグローバル輸送サポートを高く評価しています。
| 私たちの認証
I.C.T の機器は、CE、RoHS、ISO9001、および複数の特許技術を含む世界標準に準拠しています。これらの認証により、産業環境における安全性、信頼性、安定したパフォーマンスが保証されます。すべての FUJI SMT ピック アンド プレイス マシン システムは、出荷前に厳密にテストされています。当社の品質管理プロセスは、グローバルな SMT 製造アプリケーションの一貫したパフォーマンスと長期的な信頼性を保証します。
| I.C.T とファクトリーについて
I.C.T は、エレクトロニクス製造装置において 20 年以上の経験を持つ大手の SMT ソリューション プロバイダーです。当社は、世界 80 か国以上で 1,700 を超えるお客様にサービスを提供してきました。当社は研究開発、生産、販売、技術サービスを統合して、完全な SMT 工場ソリューションを提供します。強力なエンジニアリング能力と厳格な品質管理により、当社はお客様が効率的でスマートかつスケーラブルな SMT 工場を開始から量産まで構築できるよう支援します。
