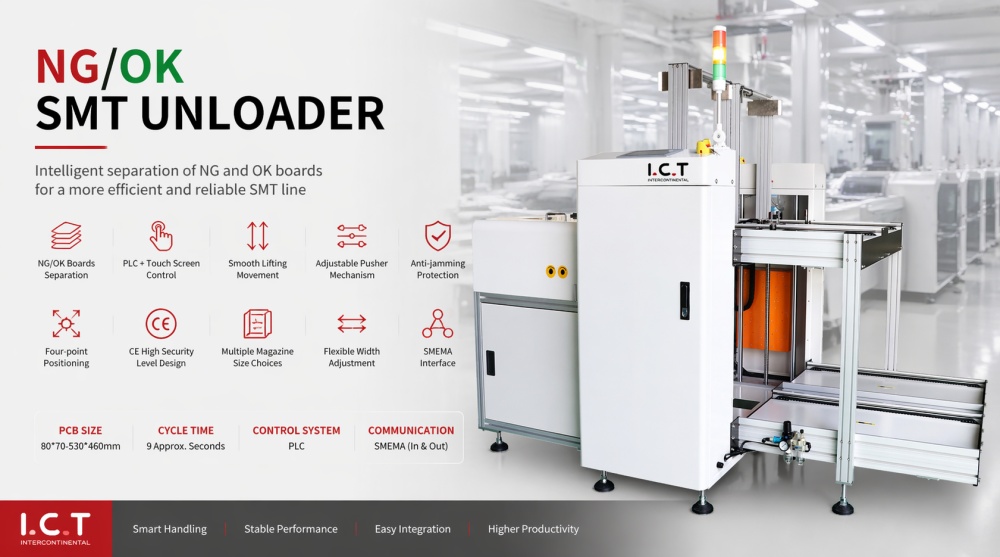

| NG/OK SMT ライン用マガジン アンローダー
SMT の生産では、完成した PCB を効率的に処理することが、アセンブリ自体と同じくらい重要です。 Ng/ok マガジン アンローダー SMT は、検査またははんだ付け段階後のアンローディング プロセスを管理するために開発されました。合格ボードと不合格ボードを自動的に分離し、指定されたマガジンに保管します。調整可能なレール幅と一貫した搬送速度により、生産リズムを中断することなくさまざまな PCB サイズをサポートします。安定した稼働を目指して設計されており、検査装置と下流工程の間の信頼できる接続ポイントとして機能し、安定した組織的な生産フローの維持に役立ちます。
| 製品の詳細な機能
AOI などの検査段階の後、NG 基板と OK 基板を手動で処理すると、生産が遅くなることがよくあります。このマシンは、パスとフェイルの PCB を自動的に別々のマガジンに誘導することで、そのボトルネックを解消します。このプロセスは安定していて再現可能であり、一貫した選別精度が保証されます。人間の介入を減らすことで、基板の配置ミスや混合の可能性も低くなり、SMT ライン全体の品質管理の向上に直接つながります。
生産ラインで単一の基板タイプを扱うことはほとんどありません。このため、調整可能なレール幅とピッチ設定が不可欠です。 Ng/ok マガジン アンローダー SMT を使用すると、オペレーターは複雑な調整を行わずに、さまざまな PCB サイズに迅速に適応できます。小型の制御基板であっても大型のパネルであっても、この機械はスムーズな搬送と位置合わせを維持し、安定性を犠牲にすることなく生産を柔軟に保つことができます。
不安定な PCB 転送により、SMT プロセス全体が中断される可能性があります。このアンローダーは、コンベアからマガジンのスタッキングまでのスムーズで制御された移動を保証します。各ボードは損傷や位置ずれを避けるために慎重に扱われます。マガジン保管システムは基板を整理して次のプロセスに備えられるようにし、下流工程の予測可能性と効率性を高めます。
実際の生産環境では、機器は中断することなく長時間稼働し続ける必要があります。このマシンはその現実を念頭に置いて作られています。長期安定稼働を支える構造と、安定した性能を発揮する制御システム。メンテナンスの必要性が減り、信頼性の高いモーション制御により、不必要に停止することなく生産ラインを稼働し続けることができます。
LED 検査灯、金属チェーンコンベア、イオナイザーファンが準備が整っています。自動幅モーターとセグメント搬送制御は、特別な要件に対応します。すべてのオプションは完全にテストされて到着します。これらの選択により、smt mini PCB マガジン ローダーはあらゆる SMT レイアウトに正確に一致します。
| 仕様
| 仕様 | 形名 HNU250 | 形名 HNU330 | 形名 HNU390 | 形名 HNU460 |
|---|---|---|---|---|
| 寸法(mm) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| PCB サイズ(mm) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| ラックサイズ(mm) | 355320563 | 460400563 | 535460570 | 535530570 |
| PCB 厚さ | 0.4～5.0mm | 0.4～5.0mm | 0.4～5.0mm | 0.4～5.0mm |
| PCB 重量 | ≤2.0kg | ≤2.0kg | ≤2.0kg | ≤2.0kg |
| PCB コンポーネントの高さ | ±15mm | ±15mm | ±15mm | ±15mm |
| 時間供給PCB | 約9秒または指定します | 約9秒または指定します | 約9秒または指定します | 約9秒または指定します |
| 割出ピッチ | 10.20.30.40.50mmまたは指定 | 10.20.30.40.50mmまたは指定 | 10.20.30.40.50mmまたは指定 | 10.20.30.40.50mmまたは指定 |
| 制御システム | PLC | PLC | PLC | PLC |
| 力 | 最大300VA | 最大300VA | 最大300VA | 最大300VA |
| 空気供給 | 4～6bar、10リットル/分 | 4～6bar、10リットル/分 | 4～6bar、10リットル/分 | 4～6bar、10リットル/分 |
| 輸送時の高さ | 910±30mm (または顧客指定) | 910±30mm (または顧客指定) | 910±30mm (または顧客指定) | 910±30mm (または顧客指定) |
| 輸送ベルト | 3.8mm帯電防止平ベルト | 3.8mm帯電防止平ベルト | 3.8mm帯電防止平ベルト | 3.8mm帯電防止平ベルト |
| 電源 | 1PH AC220V 50/60Hz（オプション：110V～380V） | 1PH AC220V 50/60Hz（オプション：110V～380V） | 1PH AC220V 50/60Hz（オプション：110V～380V） | 1PH AC220V 50/60Hz（オプション：110V～380V） |
| 重さ | 360kg | 380kg | 420kg | 460kg |
| オプション | デュアルサイズマガジン、自動幅調整、MESシステム | |||
※I.C.Tは品質・性能向上に努めておりますが、仕様・外観は予告なく更新する場合がございます。
