SMT PCB ローダアンローダー
I.C.T
| 数量： | |
|---|---|

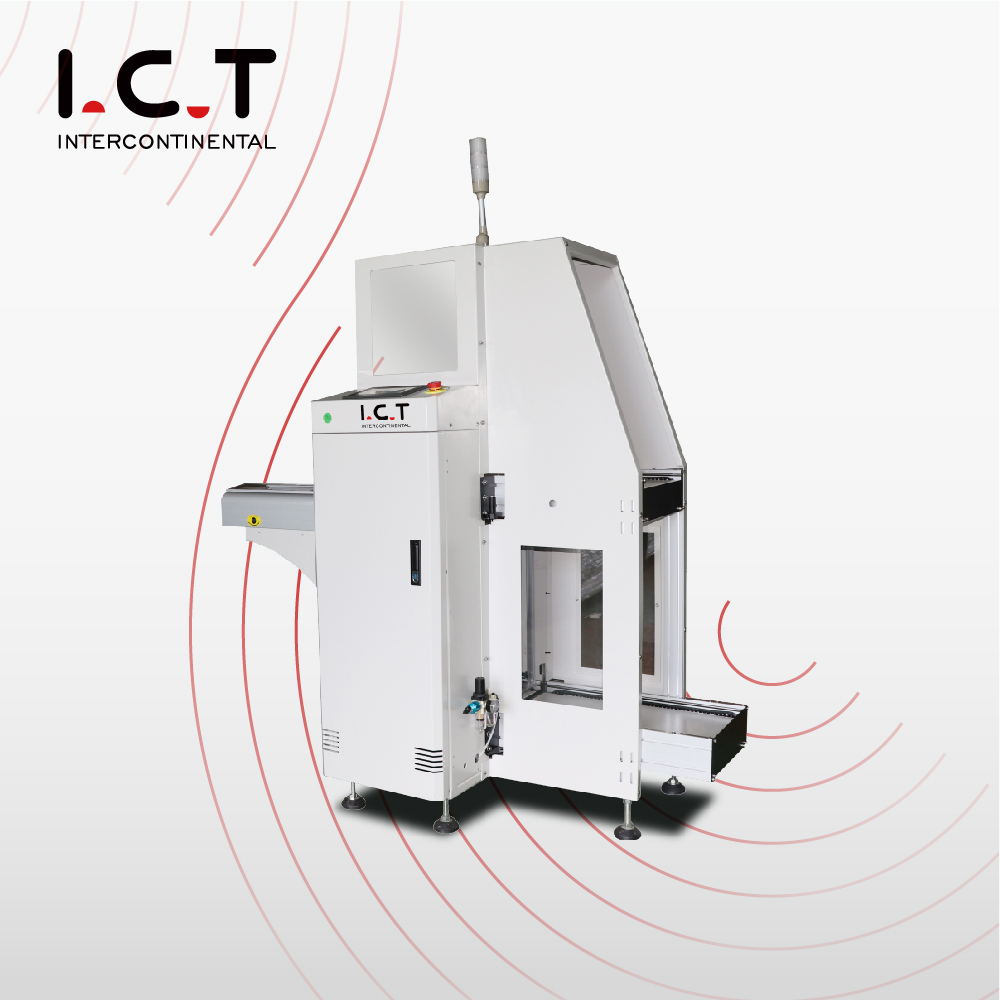

| PCB 水平ピックアップ ローダ
PCB 水平ピックアップ ローダ は、SMT の生産ラインにおける積み込みプロセスを自動化および最適化するように設計されています。さまざまなPCBサイズに対応できる調整可能な幅と、限られた生産スペースにフィットするコンパクトな設計が特徴です。その信頼性の高いパフォーマンスにより、ダウンタイムを最小限に抑えたスムーズな動作が保証され、SMEMA 互換性により既存のシステムへのシームレスな統合が可能になります。ユーザーフレンドリーなタッチスクリーンインターフェイスにより操作が簡素化され、オペレータによるプロセスの制御と監視が容易になります。
| 製品の詳細な機能
PCB 水平ピックアップ ローダ はコンパクトになるように設計されており、スペースが限られている生産ラインにとって理想的なソリューションです。効率的な設計により、占有床面積を最小限に抑えながらも高いパフォーマンスを提供します。このマシンは堅牢でありながらスペース効率が高く、不必要なスペースを占有することなく、ほとんどの SMT 実稼働環境に簡単に適合できます。
このローダーは調整可能な幅制御を備えており、さまざまな PCB サイズを処理できます。小規模または大規模な PCB を扱うかどうかに関係なく、このローダーは、さまざまな運用要件に必要な柔軟性を提供します。幅を調整できるため、機械の汎用性が確保され、さまざまな製造シナリオで使用できます。
SMEMA 標準と完全に互換性のある PCB 水平ピックアップ ローダ は、SMT 生産ラインの他の機械と簡単に統合できます。この機能により、デバイス間のスムーズなデータ交換と同期が保証され、生産プロセス全体の自動化に役立ちます。このローダーは SMEMA 標準と互換性があるため、最新の SMT 生産ラインへの信頼性の高い追加となります。
ローダーにはタッチスクリーンインターフェイスが装備されており、オペレーターは機械パラメータの設定と監視を簡単に行えます。直感的なコントロールにより、オペレーターは速度や幅などの設定を素早く調整できます。このシンプルさにより生産性が向上し、オペレーターは複雑な制御を扱うのではなく、生産の最適化に集中できるようになります。
LED 検査灯、金属チェーンコンベア、イオナイザーファンが準備が整っています。自動幅モーターとセグメント搬送制御は、特別な要件に対応します。すべてのオプションは完全にテストされて到着します。これらの選択により、smt mini PCB マガジン ローダーはあらゆる SMT レイアウトに正確に一致します。
| 仕様
| パラメータの | 仕様 |
|---|---|
| PCB 幅 | 50 ～ 400 mm (500 mm はオプション) |
| コンベヤー高さ | 900±20mm |
| 転送速度 | 0.5 ～ 20 m/min 調整可能 |
| 電源 | AC220V 50/60Hz |
| 消費電力 | 50～150W |
| 方向 | 左から右 (右から左はオプション) |
| ベルト素材 | 3 mm ESD 平ベルトまたはチェーン |
| 制御モード | PLC + タッチスクリーン |
| ワンボタンで幅を調整 | オプション (ライン全体の同期) |
| CE安全規格 | フルカバー＋センサー保護 |
※I.C.Tは品質・性能向上に努めておりますが、仕様・外観は予告なく更新する場合がございます。
| SMT ライン機器リスト
当社は、 完全自動、高速、超信頼性の高い PCBA 製造を提供する当社の実証済みのセットアップは、PCB ローダ アンローダーから始まり、完璧なはんだペースト塗布のための精密自動プリンターに移行し、正確な部品配置のための スマート SMT 組立ラインを提供します。 LED SMT 機械に続き、 強力なはんだ接合のための 真空リフローはんだ 付けを経て、 あらゆる欠陥を検出するためのすべてのマシンがシームレスに通信するため、労力が軽減され、初回パスの歩留まりが向上します。この完全なソリューションは、自動車、医療、消費者、および LED の業界標準を満たしながら、運用コストを低く抑え、稼働時間を極めて高く保ちます。 AOI 試験機で終わります。
| お客様の成功事例 - ドイツでの SMT ライン配信の成功
2026 年 4 月、I.C.T はドイツの LED 業界の顧客に完全自動化された SMT 生産ラインを納入することに成功しました。当社のエンジニアリング チームは、PCB 水平ピックアップ ローダ、PCB ステンシル マシン、ピック アンド プレース システム、リフロー オーブン、コンベヤーを含むライン全体の設置とトレーニングを含むオンサイト サポートを提供しました。クライアントは、生産効率が大幅に向上し、ダウンタイムが減少したと報告しました。
| 専門的なトレーニングとサポート
I.C.T は、当社の機器をお客様の生産ラインにスムーズに統合できるよう、完全なオンサイト設置およびトレーニング サービスを提供します。当社のエンジニアは、運用、メンテナンス、トラブルシューティングのあらゆる側面をカバーする実践的なトレーニングをお客様のチームに提供します。さらに、問題を迅速に解決するために年中無休のリモート技術サポートを提供し、中断のない生産と最大限の効率を保証します。
| お客様からの賞賛
「私たちは、I.C.T のサービスに非常に満足しています。PCB 水平ピックアップ ローダ の設置はスムーズで、提供されたトレーニングは明確かつ徹底的でした。この機器のおかげでライン効率が大幅に向上し、ダウンタイムが顕著に減少しました。」 – エレクトロニクス業界の満足している顧客。
| 私たちの認証
PCB 水平ピックアップ ローダ を含む I.C.T の機器は、CE、RoHS、ISO9001 などの世界的な業界標準を満たすことが認定されています。これらの認証により、当社の製品が最高の品質と安全性の要件を満たしていることが保証され、お客様の生産ニーズに対応する信頼性の高い準拠したソリューションが提供されます。
| 私たちと工場について
I.C.T は、革新的な機器の設計と製造において 20 年以上の経験を持ち、高品質の SMT および DIP ソリューションを提供する世界的リーダーです。当社の最先端の製造施設には最新のテクノロジーが装備されており、すべての製品が厳格なテストを受け、最高の品質基準を満たしていることを保証します。当社は、70 か国以上のクライアントが生産プロセスを最適化し、効率と信頼性を向上できるよう支援することに尽力しています。
