| リフロー終了保護のための高性能 PCB 冷却 コンベヤー
I.C.T PCB 冷却 コンベヤー は、基板が 120 ～ 150°C で終了するリフロー オーブン後の、最も信頼できる SMT マシン PCB コンベヤー のソリューションです。マルチレベルの高速ファンと長い冷却トンネルにより、ボードを完全に平らで清潔な状態に保ちながら、温度を数秒で 40°C 以下に下げます。ボタン 1 つで幅同期、航空グレードのアルミニウム フレーム、インダストリー 4.0 対応 PLC により、24 時間 365 日の堅牢な信頼性を実現します。オプションのトップ カバー リフトを備えた 1 ～ 3 メートルのバージョンがあり、すべての PCB 冷却 コンベヤー は、世界中の大量生産のエレクトロニクス工場のコンポーネントとオペレーターを保護します。
| 高度な冷却ソリューションを備えた完全な コンベヤー ファミリ
I.C.T は 10 種類以上のコンベヤを供給しているため、すべての SMT ラインが完璧に稼働します。標準の連結コンベヤは基板を搬送するだけです。検査ステーションには明るい照明が追加されます。ゲートおよびトラバーサー モデルはレイアウトの問題を解決します。強力な PCB 冷却 コンベヤー には、単層、二層、または三層バージョンがあり、長さ 1 ～ 3 メートル、固定または自動リフト カバーに加えて、超クリーンな冷却のためのオプションのイオナイザーが付いています。耐久性の高いチェーンやバッファリングユニットもご利用いただけます。すべての SMT マシン PCB コンベヤー は、正確な熱要件に合わせてファンの電力、層数、スマート機能を完全にカスタマイズできます。
| 製品の詳細な機能
3 つの独立した層の高 RPM ファンが、PCB の両側に大量の空気流を直接押し込みます。層ごとに独立した速度制御により、厚い基板でも薄い基板でも均一な冷却が保証されます。温度は数秒で 150°C から 40°C 以下に下がります。完全な ESD 保護により、PCB 冷却 コンベヤー の冷却プロセス全体でコンポーネントが安全に保たれます。
厚い航空グレードのアルミニウム プロファイルと強化スチール ベースにより、決して歪まない非常に安定したフレームが作成されます。高精度のリニア レールと高強度の留め具により、ファンの最大速度でも振動が排除されます。すべての部品は厳格な ISO および CE 規格を満たしており、PCB 冷却 コンベヤー は数十年にわたって完璧なパフォーマンスを発揮します。
7 インチのカラー タッチ スクリーンと信頼性の高い PLC により、毎日のセットアップが驚くほど速くなり、速度、ファン出力、幅を数秒で変更できます。オプションのインダストリー 4.0 モジュールは、Hermes、CFX、およびすべての主要な MES システムをサポートします。ソフトウェアのアップデートとリモート監視は永久に無料です
標準の 3 mm ESD フラット ベルトは、非常に静かでクリーンに動作します。より重いボードの場合は、決して滑らず、より高い負荷を完璧に処理できるステンレススチール製のチェーンドライブを選択してください。どちらのシステムも、完全に覆われた PCB 冷却 コンベヤー 内で乱流が冷却効率に影響を与えることなくスムーズに動作します。
| リフロー炉仕様
| パラメータの | 仕様 |
|---|---|
| PCB幅 | 50 ～ 400 mm (500 mm はオプション) |
| コンベヤー高さ | 900±20mm |
| 転送速度 | 0.5 ～ 20 m/min 調整可能 |
| 電源 | AC220V 50/60Hz |
| 消費電力 | 50～150W |
| 方向 | 左から右 (右から左はオプション) |
| ベルト素材 | 3 mm ESD 平ベルトまたはチェーン |
| 制御モード | PLC + タッチスクリーン |
| ワンボタンで幅を調整 | オプション (ライン全体の同期) |
| CE安全規格 | フルカバー＋センサー保護 |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| SMT ライン機器リスト

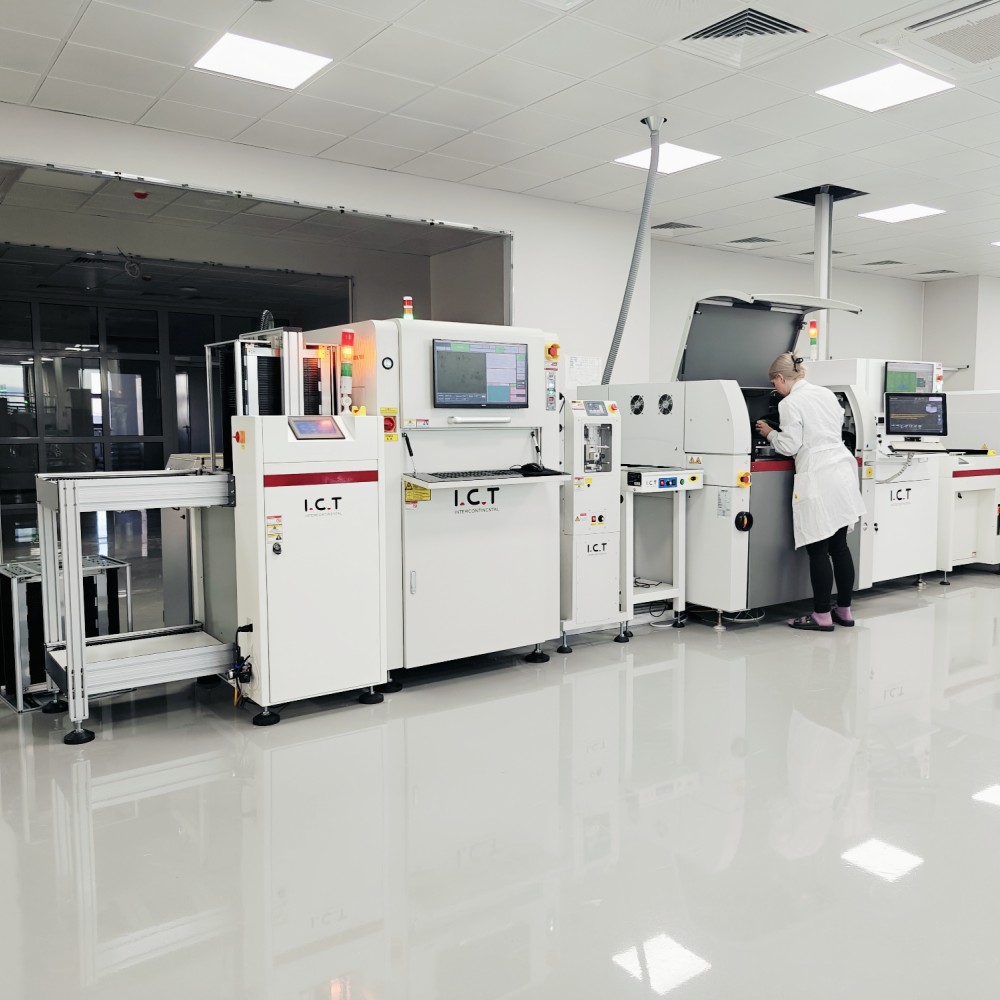

当社の高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| お客様の成功事例
2 人の上級エンジニア I.C.T は、大手スマート電気メーター メーカー向けの完全な高速ラインを開始するためにウルグアイに飛びました。パッケージには、マガジン ローダー、プリンター 471 & 481、Lyra622 マウンター、AOI、リフロー オーブン W2、複数の PCB 冷却 コンベヤー、検査ステーション、ローラー ラインが含まれています。 7 日以内に、私たちのチームは設置、ファンの調整、完全なオペレーターのトレーニングを完了しました。基板はすぐに触れることができるほど冷えてリフローを終了するようになり、顧客は初日から熱関連の欠陥がゼロであると報告しています。
| 専門的なトレーニングとサポート
ライン設計から毎日の量産まで、I.C.T はあらゆる段階でお客様をサポートします。無料のオンラインおよびオンサイト トレーニング、生涯無料のソフトウェア アップグレード、年中無休のリモート サポートを提供します。必要に応じて、当社のエンジニアが世界中のどこにいても 48 時間以内にお客様の工場に到着します。スペアパーツは世界 8 か所の倉庫から同日出荷されるため、生産が止まることはありません。
| お客様からの賞賛
「SMT コンベヤー の品質は傑出しており、ボタン 1 つで幅を変更できるため、シフトごとに時間を節約できます。」
「梱包は非常に強力で、海上で 2 か月後に機械は完璧に到着しました。」
「エンジニアは忍耐強く、プロフェッショナルで、あらゆる質問を数分で解決します。」
「応答時間は、週末であっても非常に高速です。」
「私がこれまで一緒に働いた中で最高のアフターセールスチームです。」
| 私たちの認証
すべての I.C.T マシンは CE、RoHS、ISO9001 証明書に加えて、数十の発明特許を取得しています。各 PCB 冷却 コンベヤー は、出荷前に厳格な 48 時間の全負荷エージング テストに合格します。品質は毎日構築されます。だからこそ、お客様は当社を毎年信頼しています。
| 私たちと工場について
2012 年に中国の東莞で設立された I.C.T は、約 90 人の熱心な従業員と 12,000 平方メートルの近代的な工場を擁する世界有数の SMT ソリューション プロバイダーに急速に成長しました。当社は、厳格な品質システムの下、すべてのコアコンポーネントを社内で設計および製造しています。 72 か国からの 1,600 を超える顧客が当社の装置を毎日稼働させています。 8 つの海外オフィスを持ち、急速な成長を続けている I.C.T は、信頼性の高い PCB 冷却 コンベヤー と世界クラスのサービスを世界中のエレクトロニクス メーカーに提供し続けています。
