I.C.T -SS540
I.C.T
| 数量： | |
|---|---|

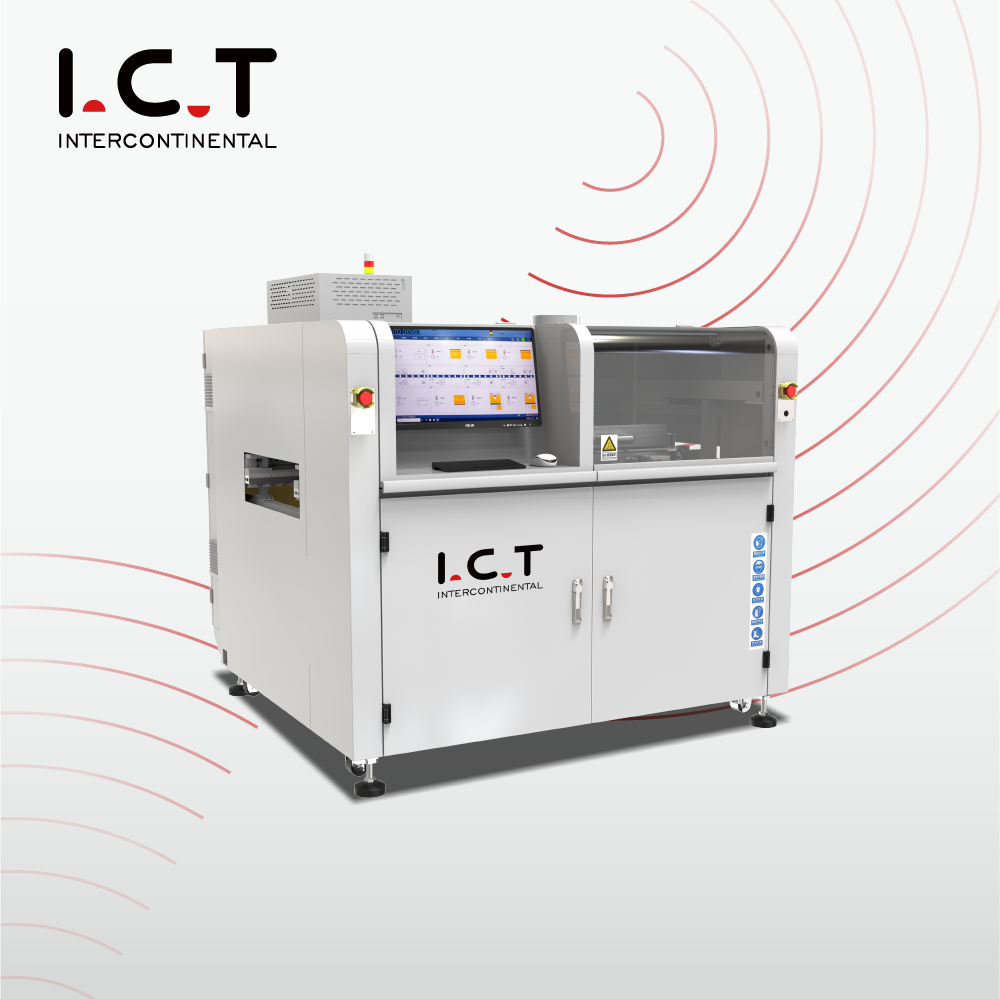

| オンライン選択的な波のはんだ付け機
東莞で完全に設計および製造された I.C.T オンライン選択ウェーブはんだ付け機は、速度のために品質を犠牲にすることを拒否する大量、多品種の SMT 工場向けに構築された真の選択はんだ付けシステムです。 PCB は、パナソニック サーボとリニア レールによって駆動される超軽量鋳造アルミニウム ガントリーがピンにフラックスとはんだを正確に供給しながら、精密コンベア上を連続的に滑走します。インライン窒素加熱により、実質的に廃棄物がゼロで、光沢のある完全なフィレが作成されます。オペレーターは、経路、温度、スプレー量、波の高さなど、あらゆる詳細を Windows の大型タッチスクリーンで制御し、即座に切り替えられるように無限のプログラムを保存します。自動ウェーブ キャリブレーション、ライブ CCD、ドイツ製ジェット バルブ、チタン ポットにより、このオンライン選択ウェーブはんだ付け機は 24 時間年中無休のプロフィット センターに変わります。
| DIPライン設備一覧
ドイツの高周波ジェット バルブは、0.02 mm まで再現可能な低固形分フラックス (<10%) のマイクロドットを発射します。加圧タンクとデジタル流量計により、タンクがほぼ空の場合でも圧力を確実に維持します。残留物はクイックプルトレイに落ちます。日本製SMCの空気圧とフロントゲージにより日常の点検が簡単に行えます。自動ポンプにより供給量が低下することはありません。このフラックス モジュールは、オンライン選択ウェーブはんだ付け機のすべてのパッドを完全に活性化します。
完全に調整可能な下部 IR が標準装備されています。上部の熱風または追加の IR はオプションです。オープングリッドレイアウトと厚い高温断熱材により、熱がボード全体に均一に広がります。プレミアム ヒーターとプラグイン モーターは、何年もの間、静かに動作し、工具も必要ありません。基板は完全に活性化され、ストレスなく排出され、選択的はんだ付けシステムで完璧な接合を行う準備が整います。
ドイツ製電磁ポンプとチタンポットにより、決してドリフトしない超安定したミニウェーブを生み出します。 N2 流量、はんだ温度、波の高さ、および自動キャリブレーションをタッチスクリーンから直接設定します。インライン窒素により、鏡のように明るいフィレットが得られ、ドロスはほとんどありません。レーザーは高さをチェックし、ノズルは自動洗浄され、トレーサビリティのために 900 時間分のビデオが保存されます。これは、すべてのオンライン選択ウェーブはんだ付け機の防弾コアです。
SMEMA 互換の 3 セクション コンベアと空気圧サイド/トップ クランプにより、はんだ付け中に最大 20 kg の基板を静止状態で保持します。太いレールと高精度サーボにより、PCB はライン速度でスムーズに動きます。厚いアセンブリや両面アセンブリも簡単にクリアできます。あらゆる選択はんだ付けシステムでノンストップで大量の作業を行えるように構築されています。
CE 認定 PLC、Cat-6 配線、完全な MES 接続により、超高速の応答と総合的な信頼性が実現します。ガイド付きウィザード、画像ベースの編集、自動ノズル検出、多言語メニューにより、トレーニングが数時間に短縮されます。リモート診断により、オンライン選択ウェーブはんだ付け機は 24 時間体制で収益を上げ続けます。
大きなカラー タッチスクリーン、ステップバイステップ ガイド、ワンタップのライブ CCD プレビュー、および音声アラートにより、マシンの実行が非常に簡単になります。英語、中国語、日本語、ロシア語を瞬時に切り替えます。カスタム タワー ライトと Wi-Fi アップグレードにより、列から離れることなく全員が常に最新情報を把握できます。
| 仕様
| オンライン選択的な波のはんだ付け機 | ||||
| モデル | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| オンラインモジュラー | スプレー＋予熱&はんだ付け | スプレー+予熱+はんだ付け | スプレー+予熱+はんだ付け+はんだ付け | スプレー+予熱+はんだ付け+はんだ付け+はんだ付け |
| はんだシステム | ||||
| ノズル数 | 1 | 1 | 2 | 3 |
| はんだポットの数量 | 1セット | 1セット | 2セット | 3セット |
| 二重ポット（オプション） | n/a | オプション | オプション | オプション |
| はんだポット電源 | 2.35kw | 2.35kw | 4.70kw | 7.05kw |
| フラックスシステム | ||||
| フラックス貯蔵タンク | 1L | 1L | 2L | 2L |
| フラックスサポート | フラックスアラーム、自動 | |||
| スプレーノズル | ドイツ製ジェットバルブ（スポット&ラインスプレー）1式 | |||
| スプレーノズルサイズ | 130um (180um、210um オプション) | |||
| スプレー速度 | 0〜20mm/s | |||
| スプレーノズルの移動 速度 | 0〜400mm/s | |||
| 予熱システム | ||||
| 予熱モード | 熱気とir | 熱気とir | 熱気とir | 熱気とir |
| 予熱領域 | 長さ500*幅500mm | 長さ500*幅500mm | 長さ500*幅500mm | 長さ500*幅500mm |
| 予熱ゾーン | 上部熱風：2、下部IR：1 | |||
| 底予熱パワー | 最大12kw | |||
| トップ予熱パワー | 最大6kw | |||
| ウォームアップ時間 | 約15分（設定150℃） | |||
| 制御モード | パソコン+PLC | |||
| 輸送システム | ||||
| PCB サイズ（固定具付き） | 120*60~500*500mm | |||
| PCB の交換 | オンライン | |||
| PCB トップクリアランス | 120mm | |||
| 輸送の高さ | 900±20mm | |||
| 輸送幅 | 60〜500mm | |||
| 寸法：mm | 長さ1850*幅1850*高さ1480 | 長さ2560*幅1750*高さ1480 | 長さ2560*幅1950*高さ1480 | 長さ2600*幅1950*高さ1480 |
| 重さ | 約：800kg | 約：1200kg | 約：1300kg | 約：1500kg |
| DIPライン設備一覧
I.C.T の全自動 DIP ラインでオンライン選択ウェーブはんだ付け機を完成させます。これは、多品種の THT 生産に最適なパートナーです。ターンキーセットアップには、ピンポイントで部品を配置するための高速 DIP 挿入機、基板を選択的はんだ付けシステムにスムーズに供給する SMEMA 互換のウェーブ ローダー、完成した PCB をストレスなくキャッチする穏やかなウェーブ アンローダー、および最終検査とタッチアップ用のバッファ付きアセンブリ コンベアが含まれています。すべてがモジュール式で CE 認定を受けており、堅固な信頼性と超高速の切り替えを実現するために社内で構築されています。世界的なスペアパーツ倉庫と 72 か国のオンサイト サポートにより、I.C.T は挿入から選択的はんだ付けに至るまで、スルーホール プロセス全体を最高の効率と最小限のコストで実行し続けます。
| 製品名 | DIPラインでの用途 |
|---|---|
DIP 生産ライン向けにコンポーネントを PCB に正確に自動的に配置します。 | |
THT プラグイン プロセス中に、はんだを溶かして PCB に固体接合を形成します。 | |
正確な THT アセンブリのために特定の領域に選択的にはんだを塗布します | |
| ポストウェーブ インライン AOI | DIP で組み立てられた PCB のはんだ接合部と配置欠陥を検査します。 |
| カスタマーサクセスビデオ
2025 年初め、ベトナムの大手カメラ ブランド サプライヤーが、新しいオンライン選択ウェーブはんだ付け機の最終受け入れのために飛行機で到着しました。当社のエンジニアは実際の量産ボードをロードし、お客様が CCD で完璧な THT ジョイントの形成をライブで観察している間、フルスピードのサイクルを実行し、その後、プログラミング、毎日のメンテナンス、トラブルシューティングについてチームを 2 日間トレーニングしました。彼らは箱が到着した日からボリュームを出せるように 100% 準備を整えておきました。これも、I.C.T の真のグローバル パートナーシップの一例です。
| プロフェッショナルなサービスとトレーニング
ラインの統合と試運転から生涯サポートとアップグレードまで、当社は世界中でお客様をサポートします。 20 人の上級エンジニアと 72 か国の現地チームが、必要に応じていつでもオンサイトまたはリモートのトレーニングを提供します。 3 つの大陸にあるスペアパーツ倉庫と 24 時間年中無休のホットラインにより、選択的はんだ付けシステムは数十年にわたりピーク稼働率を維持します。
| お客様からの賞賛
お客様からは、当社のエンジニアは忍耐強く、鋭敏で、成功を真剣に考えているとよく言われます。彼らは、ピンポイントのフラックス精度、安定したウェーブ、そしてオンライン選択ウェーブはんだ付け機がより高い歩留まりとゼロのリワークで十分に元が取れる速さを気に入っています。輸出用の箱は完璧に到着し、同日の遠隔修理により、初めて購入する人は世界中で生涯のパートナーに変わりました。
| 業界認証
すべてのオンライン選択ウェーブはんだ付け機は、CE 安全認証、RoHS 準拠、ISO9001 品質システム、ジェット バルブ、ポンプ、レーザー校正に関する複数の特許を取得しています。これらの世界的に信頼されるマークは、どこでも信頼できる、安全で環境に優しく、現場で実証済みのテクノロジーを入手していることを証明します。
| I.C.T の会社と工場について
2012 年以来、私たちは 89 人のチーム メンバー、20 人の専任エンジニア、8 つのグローバル支店を擁する 12,000 平方メートルの最先端のキャンパスに成長しました。研究開発、製造、組み立て、バーンインテストなど、すべてが社内で行われます。当社は、完全なターンキー SMT および THT ソリューションを 72 か国の 1,600 以上の工場に提供しており、すべてのオンライン選択ウェーブはんだ付け機は、厳格な検査と実証済みの品質システムによって裏付けられています。
