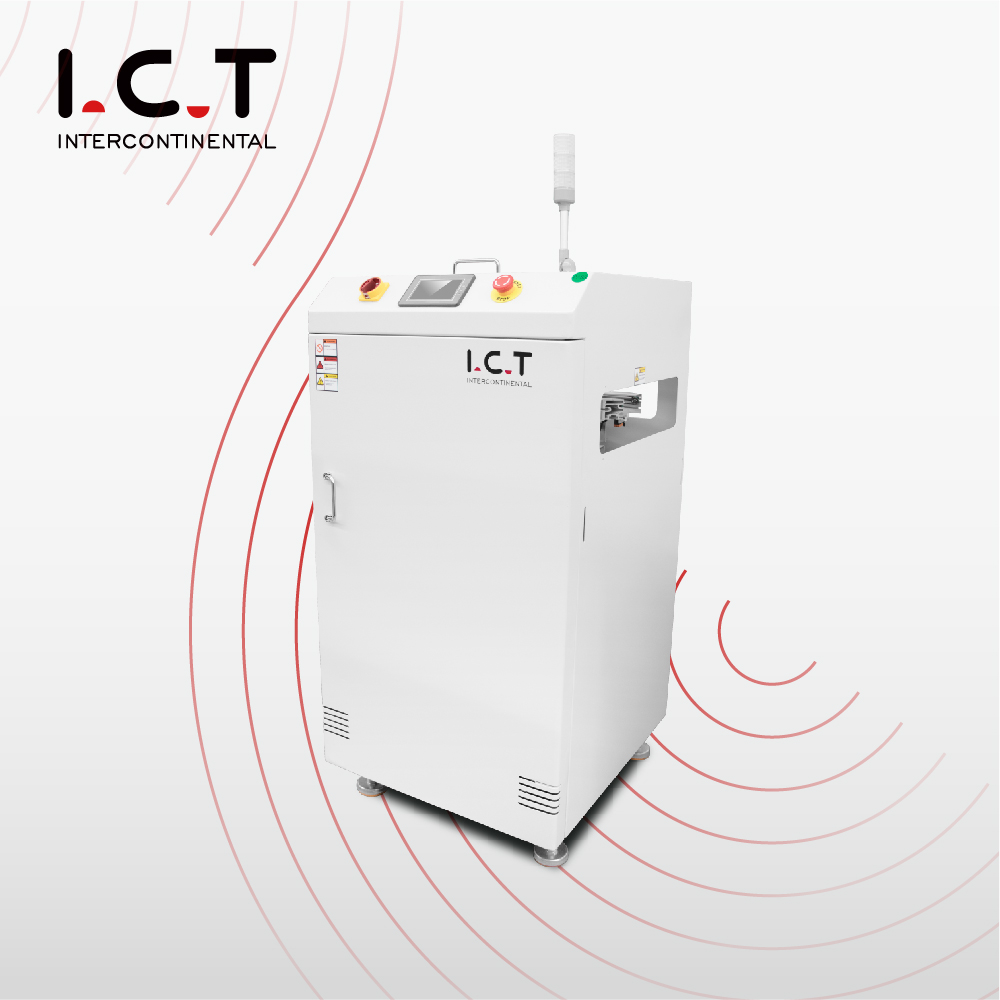

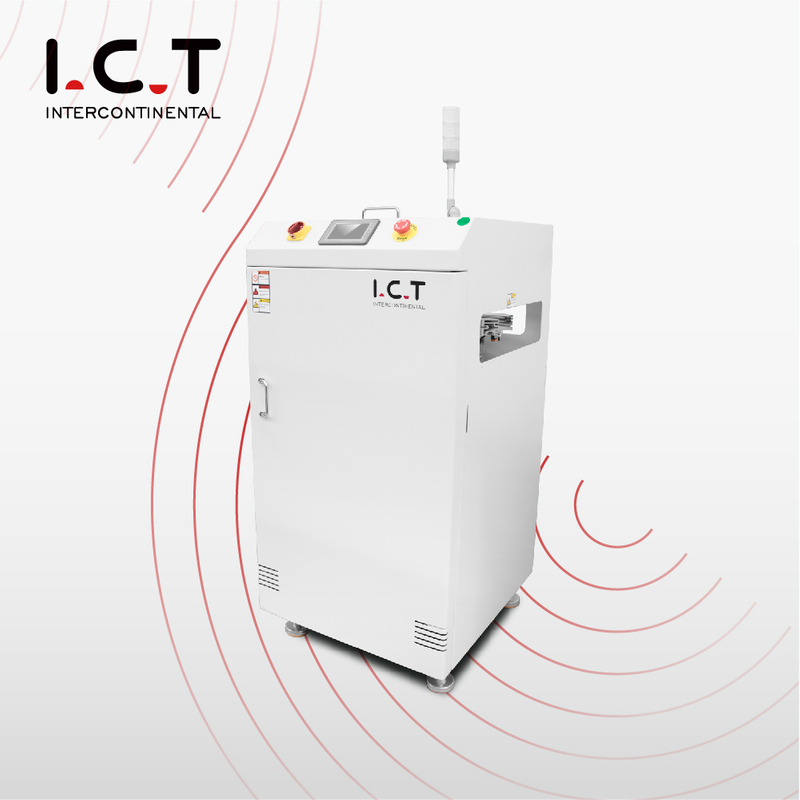

I.C.T TCR-M |自動 SMT PCB ターン コンベヤー
I.C.T
| 数量： | |
|---|---|
| SMT PCB 方向転換 コンベヤー

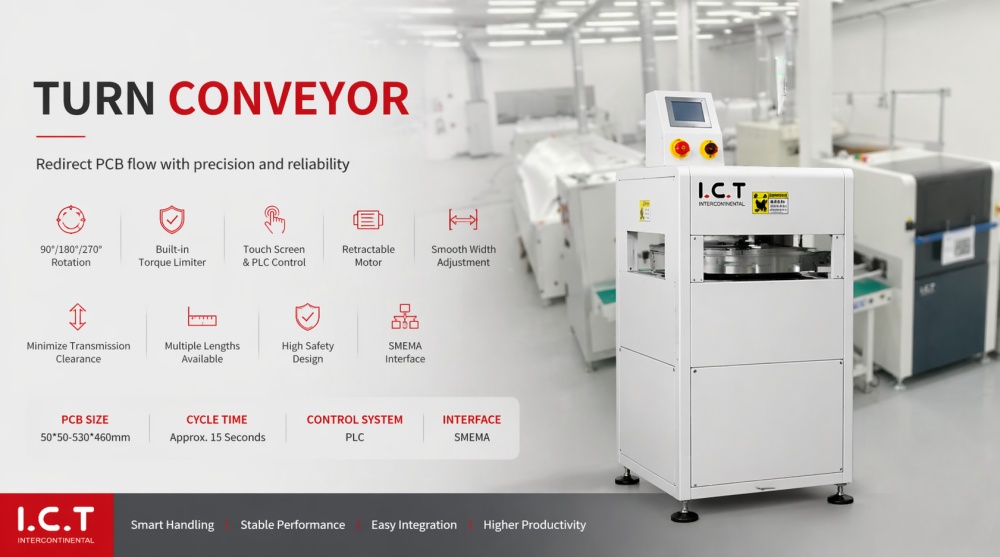

SMT PCB ターニング コンベヤー は、SMT 生産ラインにおける自動化された PCB ハンドリング用に設計されています。 PCB を 90 度の角度で効率的に回転させ、異なる生産チャネル間のスムーズなリダイレクトを可能にします。このコンベヤは幅と速度を調整できるため、さまざまな PCB サイズや生産速度に対応できる多用途性を備えています。 SMEMA 互換性により、他の SMT 機器と簡単に統合でき、コンパクトな設計により貴重な生産スペースを節約できます。耐久性があり、メンテナンスの手間がかからないこのコンベヤは、連続運転において信頼性の高いパフォーマンスを提供します。
| 製品の詳細な機能
ａ．効率的なリダイレクトのための 90 度回転
このコンベアを使用すると、PCB を 90 度回転できるため、SMT 生産ラインの異なるチャネル間で効率的なリダイレクトが可能になります。この機能は、PCB のフローを最適化し、スムーズな移行を保証し、運用のボトルネックを最小限に抑えるのに役立ちます。さまざまな PCB 設計で作業する場合でも、ステージ間で移行する場合でも、90 度回転することで生産ラインの残りの部分とシームレスに統合できます。
b.調節可能な幅
で多用途に対応 幅調節可能な制御装置を備えたこのコンベヤは、さまざまな PCB サイズに対応できます。小型の PCB を扱う場合でも、大型の PCB を扱う場合でも、コンベアはさまざまな寸法に合わせて簡単に調整できます。この柔軟性により機械の多用途性が向上し、幅広い生産ニーズに適したものになります。
c.シームレスな統合を実現する SMEMA 互換性
SMT PCB 旋盤 コンベヤー は SMEMA 標準と完全に互換性があり、SMT 生産ラインの他の機器と簡単に統合できます。この SMEMA 互換性により、ピック アンド プレース マシン、リフロー オーブン、その他の SMEMA 互換デバイスとのスムーズなデータ交換と同期が保証され、完全に自動化された効率的な生産ワークフローが作成されます。
d.スペース効率の高い設計 スペース
が限られた環境向けに設計された SMT PCB Turning コンベヤー は、機能を損なうことなく設置面積を最小限に抑えるコンパクトな設計が特徴です。既存の生産ラインに簡単に組み込むことができるため、高いパフォーマンスと信頼性を維持しながら利用可能なスペースを最適化したいと考えている企業にとって最適な選択肢となります。
LED 検査灯、金属チェーンコンベア、イオナイザーファンが準備が整っています。自動幅モーターとセグメント搬送制御は、特別な要件に対応します。すべてのオプションは完全にテストされて到着します。これらの選択により、smt mini PCB マガジン ローダーはあらゆる SMT レイアウトに正確に一致します。
| 仕様
| 仕様 | 型式 TC350 | 型式 TC460 |
|---|---|---|
| 寸法(mm) | 7007301200 | 8008001200 |
| PCB サイズ(mm) | 5050400*350 | 5050530*460 |
| サイクルタイム | 約15秒 | 約15秒 |
| ベルトタイプ | 丸ベルトまたは扁平ベルト | 丸ベルトまたは扁平ベルト |
| 制御システム | PLC | PLC |
| 力 | 最大250VA | 最大250VA |
| 輸送時の高さ | 900±20mm (または顧客指定) | 900±20mm (または顧客指定) |
| PCB 方向 | LからR、またはRからL | LからR、またはRからL |
| コミュニケーション | 内外両方の SMEMA | 内外両方の SMEMA |
| 電源 | 1PH AC220V 50/60Hz（オプション：110V～380V） | 1PH AC220V 50/60Hz（オプション：110V～380V） |
| 重さ | 170kg | 220kg |
| オプション | 自動幅調整 | 自動幅調整 |
※I.C.Tは品質・性能向上に努めておりますが、仕様・外観は予告なく更新する場合がございます。
| SMT ライン機器リスト
当社は、 完全自動、高速、超信頼性の高い PCBA 製造を提供する当社の実証済みのセットアップは、PCB ローダ アンローダーから始まり、完璧なはんだペースト塗布のための精密自動プリンターに移行し、正確な部品配置のための スマート SMT 組立ラインを提供します。 LED SMT 機械に続き、 強力なはんだ接合のための 真空リフローはんだ 付けを経て、 あらゆる欠陥を検出するためのすべてのマシンがシームレスに通信するため、労力が軽減され、初回パスの歩留まりが向上します。この完全なソリューションは、自動車、医療、消費者、および LED の業界標準を満たしながら、運用コストを低く抑え、稼働時間を極めて高く保ちます。 AOI 試験機で終わります。
| お客様の成功事例 - ドイツでの SMT ライン配信の成功
I.C.T は、2026 年 4 月にドイツの LED 業界の顧客に完全自動化された SMT 生産ラインを納入することに成功しました。当社のエンジニアリング チームは、ライン全体の設置やトレーニングを含むオンサイト技術サポートを提供しました。これには、SMT PCB 旋盤 コンベヤー のほか、ピック アンド プレース マシン、ステンシル装置、リフロー オーブンなどのその他の重要な機器が含まれます。クライアントは、設置後の生産効率とワークフローが大幅に改善されたと報告しました。
| オンサイトのサポートとトレーニング
I.C.T は、SMT PCB Turning コンベヤー の完全なオンサイト設置とトレーニングを提供します。当社のエンジニアは、機械が適切に設置され、生産ラインに統合されていることを確認します。当社は、運用、メンテナンス、トラブルシューティングに関する実践的なトレーニングを貴社のチームに提供し、初日からスムーズな運用を保証します。さらに、発生する可能性のある問題をサポートするための 24 時間年中無休のリモート テクニカル サポートを提供し、ダウンタイムを最小限に抑え、生産ラインの効率的な稼働を維持します。
| お客様からの賞賛
「SMT PCB 旋削機 コンベヤー は当社の生産ラインを大幅に改善しました。設置プロセスはスムーズで、提供されたトレーニングは包括的でした。当社の効率は顕著に向上し、コンベアの信頼性によりダウンタイムが大幅に短縮されました。」 – エレクトロニクス分野で満足している顧客。
| 世界的な認証と品質基準
I.C.T の SMT PCB ターニング コンベヤー は、CE、RoHS、ISO9001 などの国際規格の認証を取得しています。これらの認証により、当社の機器が最高の品質、安全性、環境基準を満たしていることが保証され、お客様の SMT 生産ラインに信頼性が高く準拠したソリューションが提供されます。
| I.C.T と当社の製造能力について
I.C.T は、高度な SMT および DIP ソリューションの大手プロバイダーであり、高品質の機器の設計と製造において 20 年以上の経験があります。当社の製造施設は最先端の技術を備えており、厳格な品質管理措置を遵守しています。当社は、70 か国以上の顧客にサービスを提供し、生産効率を最適化し、さまざまな業界にわたって信頼性の高いパフォーマンスを保証するカスタマイズされたソリューションを提供してきました。
