高性能エレクトロニクスの世界では、メーカーは、ヒートシンクや AI ハードウェアなどの重くて複雑なコンポーネントのはんだ接合部の完全性を維持しながら、熱管理を確保するという差し迫った課題に直面しています。間違ったリフローはんだ付けソリューションは、信頼性の低い製品、高価な修理、顧客の不満を招く可能性があります。
そこで I.C.T の出番です。当社は、5G インフラストラクチャから AI プロセッサ、航空宇宙、医療機器に至るまで、厳格な性能基準を持つ業界に対応するカスタム リフローはんだ付けソリューションを専門としています。当社の最先端システムは、はんだ付け精度を最適化するだけでなく、お客様の製品が最も過酷な条件下でも長持ちするように構築されることを保証します。

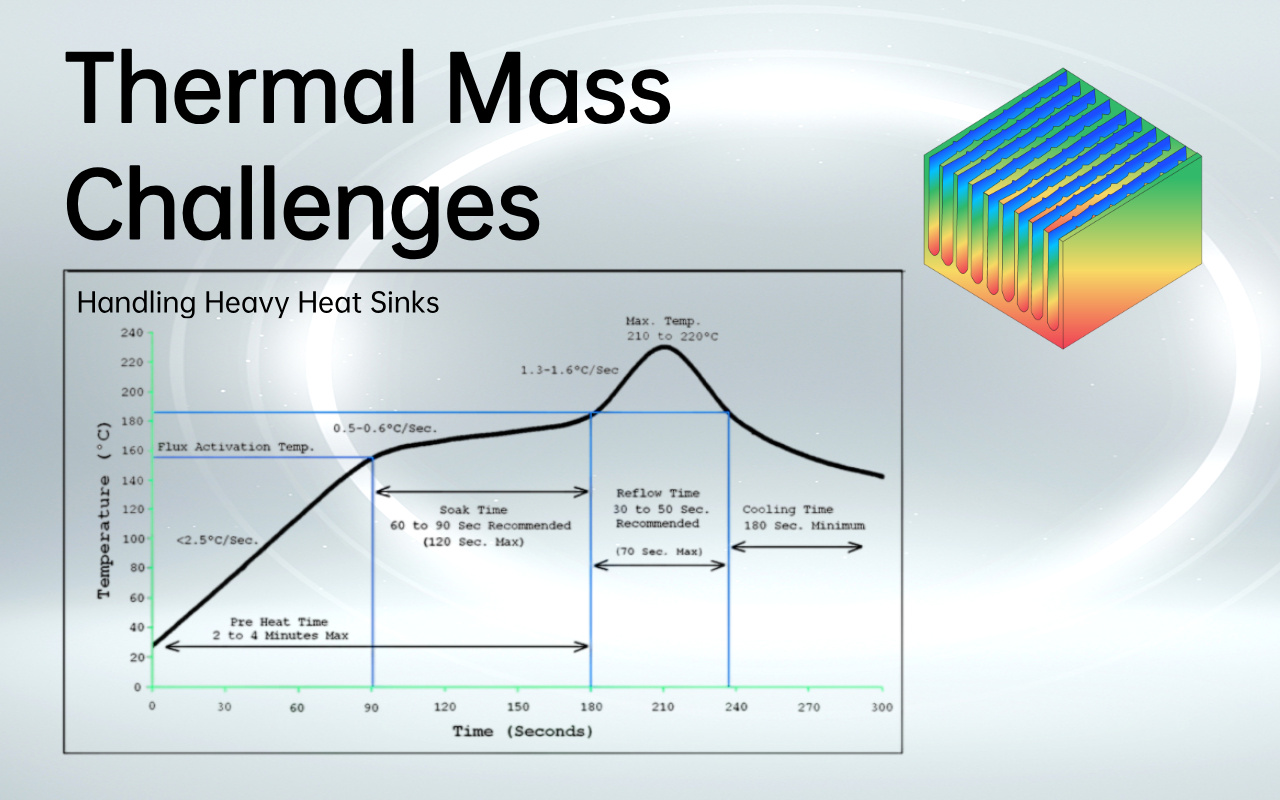

ヒートシンク、特に 5G 基地局で使用されるヒートシンクは、重量が 10kg に達することもある、重く巨大なコンポーネントです。これらの構造は、膨大な熱を放散するように設計されており、熱質量が大きいため、リフローはんだ付けプロセス中に重大な課題を引き起こします。従来のリフロー オーブンでは、このような大型コンポーネントを均一に加熱するのが難しく、次のような問題が発生します。
不均一な温度上昇: 一部の領域は適切にリフローできるほど十分に加熱されない可能性があり、他の領域は過熱する可能性があります。
冷たい接合部と過度の熱: この不均衡により、はんだ接合部が弱くなり、ヒートシンクの全体的な機械的および熱的性能が損なわれます。
リフローオーブン で使用される標準的なコンベアシステムは 通常、最小限のサポートを提供し、コンポーネントの端のみを掴みます。 10kg のヒートシンクの重量は次のことにつながります。
位置ずれ: 時間の経過とともに、熱膨張と重量応力によりコンベア レールが歪み、製品の位置ずれが発生する可能性があります。
たわみ: エッジのみのサポートでは、高温段階で重いコンポーネントの中心にたわみが発生し、不均一な加熱やはんだ付けの欠陥のリスクがさらに高まります。
RF モジュールなどの 5G コンポーネントの小型化には、正確な温度制御が必要です。ただし、多くの標準的なリフロー オーブンでは均一な温度を維持するのが難しく、次のような問題が発生します。
温度変動: ±2°C を超える変動は、コンポーネントの反り、はんだボイド、または不完全なリフローなどの問題を引き起こす可能性があります。
コンポーネントの故障: これらの変動は 5G コンポーネントの信頼性とパフォーマンスに影響を及ぼし、高額な修理やダウンタイムにつながる可能性があります。
大型ヒートシンクでは、均一な温度分布を確保するために、段階的かつ制御された加熱プロセスが必要です。従来のオーブンは、多くの場合、膨大な熱負荷を管理できません。カスタム リフロー オーブンの主な特徴は次のとおりです。
マルチゾーン加熱: 均一な温度分布には少なくとも 10 個の加熱ゾーンが必要ですが、大型コンポーネントの場合は 12 ～ 24 個のゾーンが推奨されます。
段階的な温度上昇: これにより、ヒートシンク全体の温度が一定になり、熱応力が最小限に抑えられ、はんだ接合のパフォーマンスが最適化されます。
5G コンポーネントは温度変動に非常に敏感です。これらの小型高周波素子の正確なニーズを満たすために、当社のリフロー システムは以下を提供します。
ゾーンごとの PID 制御: アセンブリの各セクションの正確な温度調整が可能です。
リアルタイムの熱電対フィードバック: 敏感なコンポーネントを過熱から保護しながら、一貫したはんだ付けを保証します。
このレベルの精度により、高出力条件下でも繊細な 5G RF モジュールの完全性とパフォーマンスが維持されます。
リフロープロセス中の酸化を防ぐために、カスタムオーブンには以下が組み込まれています。
窒素雰囲気: 制御された低酸素環境により、窒素を過剰に消費することなく酸化を最小限に抑えます。
酸素分析装置を備えた密閉チャンバー: 酸素濃度を低いppm (ppm) レベルに維持し、はんだ接合の品質と耐食性を向上させます。
この制御された環境により、ヒートシンクと 5G モジュールの両方の耐久性と信頼性が向上します。

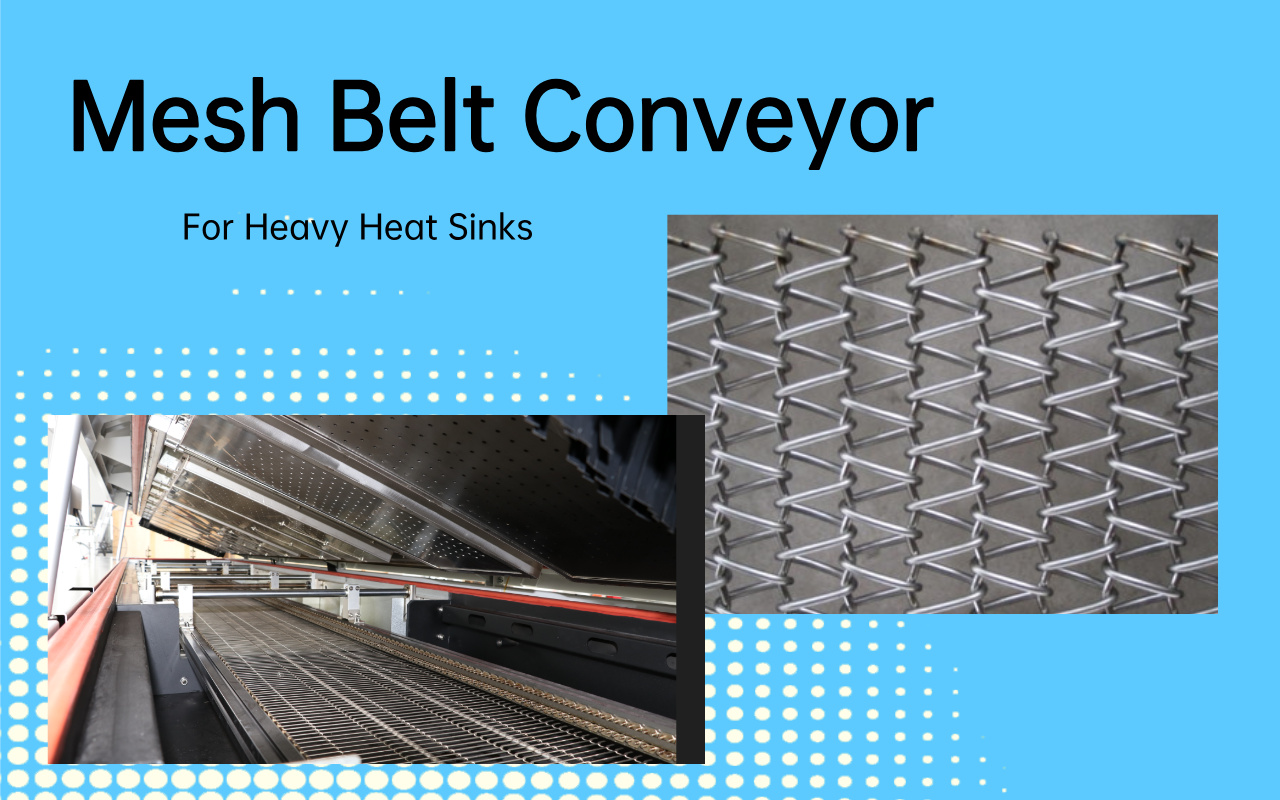

従来のレールコンベヤシステムは、重いヒートシンクのはんだ付けの要求に苦労しており、サポートが最小限であり、5G 基地局に見られるような大型コンポーネントの重量で変形しやすいです。これに対処するために、I.C.T は、 リフロー プロセス全体を通じて重量コンポーネントを効率的にサポートできるように設計された、強化ステンレス鋼の純メッシュ ベルト コンベヤを開発しました。
このカスタムメッシュベルト:
荷重を均等に分散：10kgを超えるヒートシンクをサポートし、安定性を確保し、位置ずれを防ぎます。
たわみ・変形を防止：重量物を一度に複数個加工しても大丈夫です。
信頼性の高い通過を保証: 各温度ゾーンでのスムーズかつ正確な位置合わせを保証し、はんだ付けパフォーマンスを最適化します。
従来のコンベヤシステムを置き換えることにより、位置ずれのリスクを排除し、最適なはんだ接合品質を保証します。
標準的なコンベアモーターは、継続的に大きな負荷がかかると停止したり磨耗したりする可能性があり、生産遅延の原因となります。当社のカスタム システムは、 高トルク モーターとアップグレードされたギアボックスを使用しており、安定した速度とトルクを維持しながら大型ヒートシンクの重量に耐えるように特別に設計されています。
このカスタム セットアップの主な機能は次のとおりです。
特大モーター: 重いヒートシンクを失速させることなく確実に連続搬送できるように設計されています。
速度調整可能：300～2000mm/minの範囲で正確かつスムーズな搬送が可能です。
振動の最小化: はんだ付けプロセス中の位置ずれやはんだペーストの破壊のリスクを軽減します。
このセットアップにより、安定した邪魔のないプロセスが確保され、常に高品質のはんだ接合が実現します。
ヒートシンクなどの熱を要求する大型コンポーネント全体で均一な加熱を実現するには、高度なリフロー オーブン構成が必要です。当社のシステムには、 独立して制御される 10 個以上の加熱ゾーン (上部と下部) が組み込まれており、 段階的な熱プロファイルを作成して 段階的で均一な加熱を可能にします。
このマルチゾーン構成の利点は次のとおりです。
延長された浸漬段階: ヒートシンクの質量全体にわたる熱の均一化が促進されます。
一定の温度: ヒートシンクが同時に理想的なリフロー温度に到達することを保証し、ボイドや不完全な濡れなどの問題を防ぎます。
精密な制御: 欠陥を減らし、大型部品であっても高品質のはんだ接合を保証します。
マルチゾーン制御でリフロープロセスを最適化することで、要求の厳しいアプリケーションにおける大型ヒートシンクの最適なはんだ付け品質を保証します。

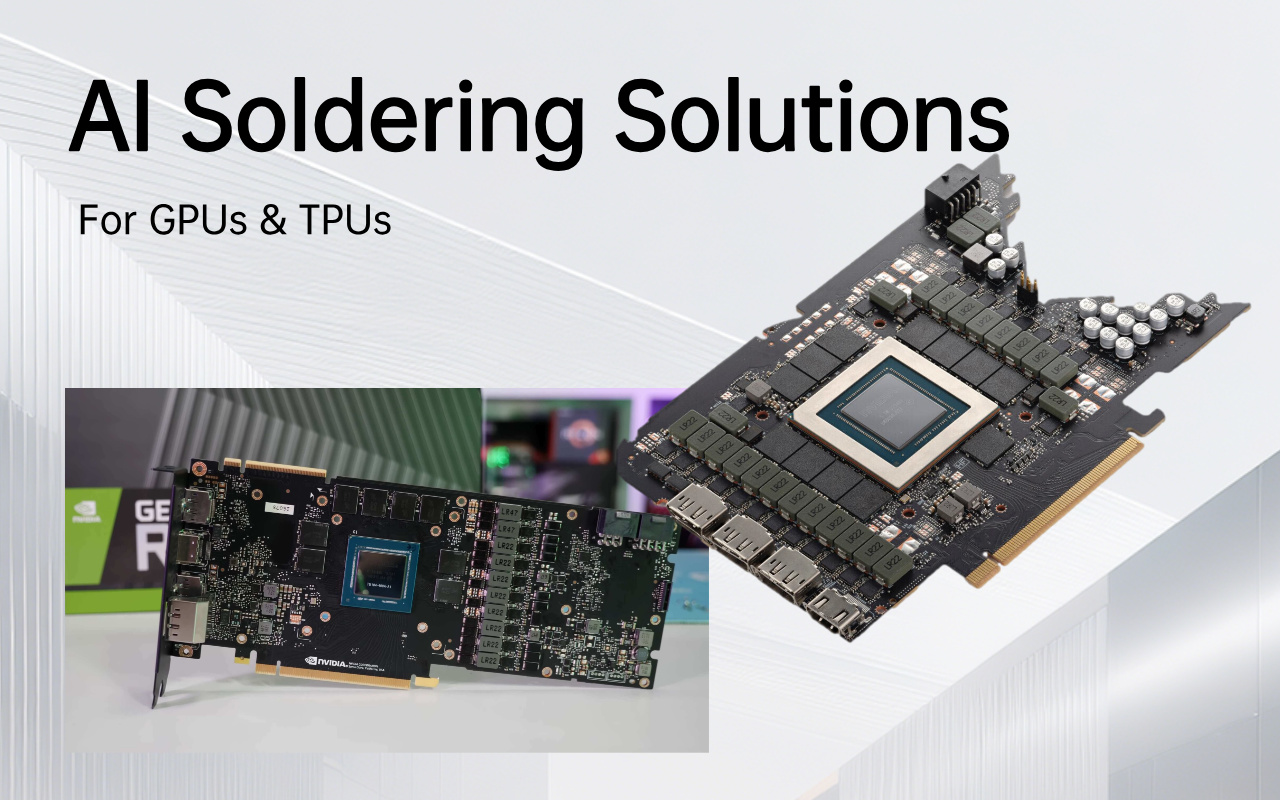

AI テクノロジーの急速な成長に伴い、 グラフィックス プロセッシング ユニット (GPU) や AI プロセッサーなどのコンポーネントは 、自動車、ロボティクス、ディープラーニングなどの業界全体でイノベーションを推進するために不可欠なものとなっています。これらの高性能コンポーネントは大量の熱を発生するため、はんだ付けプロセス中に正確な熱管理が重要になります。
グラフィックス プロセッシング ユニット (GPU) : AI 処理に不可欠な GPU は、過熱を防ぐためにはんだ付け中に正確な温度制御を必要とします。当社の カスタム リフローはんだ付けソリューションは 、熱放散を損なうことなく、GPU とその冷却コンポーネントの両方が確実にはんだ付けされることを保証します。
AI プロセッサ (TPU など) : テンソル プロセッシング ユニット (TPU) およびその他の AI プロセッサは、熱ストレスやはんだ接合部の故障を回避するために特殊な温度プロファイルを必要とします。当社のシステムは 高精度の温度制御を提供し、敏感なコンポーネントに損傷を与えることなく最適なはんだ付けを保証します。
これらのカスタム ソリューションは、厳しい条件下でも GPU と AI プロセッサのパフォーマンスと信頼性を保証します。
従来のアプリケーションを超えて、いくつかの ニッチ製品 も最適なパフォーマンスと寿命を実現するためにカスタム リフローはんだ付けに依存しています。
航空宇宙エレクトロニクス: 航空宇宙では、 電源管理システム や 飛行制御エレクトロニクスなどのコンポーネントが 極端な条件に耐える必要があります。リフローはんだ付けにより、 高地や温度変動のストレスに耐えられる 正確なはんだ接合が保証されます。
スマート医療機器: ECG 機器 や 血糖値モニターなどのポータブル医療機器は 、医療環境で正確かつ確実に機能するために、高精度のはんだ付けが必要です。カスタム リフロー ソリューションは欠陥を防止し、これらのデバイスの安全性と効果性を確保します。
先進のオートモーティブ エレクトロニクス: 自動車業界では、 電気自動車 (EV) や 自動運転システムに使用されるコンポーネントに は、軽量コンポーネントと重量コンポーネントの両方を処理できる堅牢なはんだ付けソリューションが必要です。当社のシステムは、 車両操作の困難な条件下でも 長期的な信頼性を保証します。
ウェアラブル デバイス: リフローはんだ付けは、スマートウォッチやフィットネス トラッカーなどのデバイスの耐久性とパフォーマンスを確保するために当社のソリューションは、小型化および高密度実装された PCB の厳しい要件を満たしています。 高密度コンポーネントを正確にはんだ付けする必要が あるウェアラブル テクノロジにおいて重要な役割を果たします。

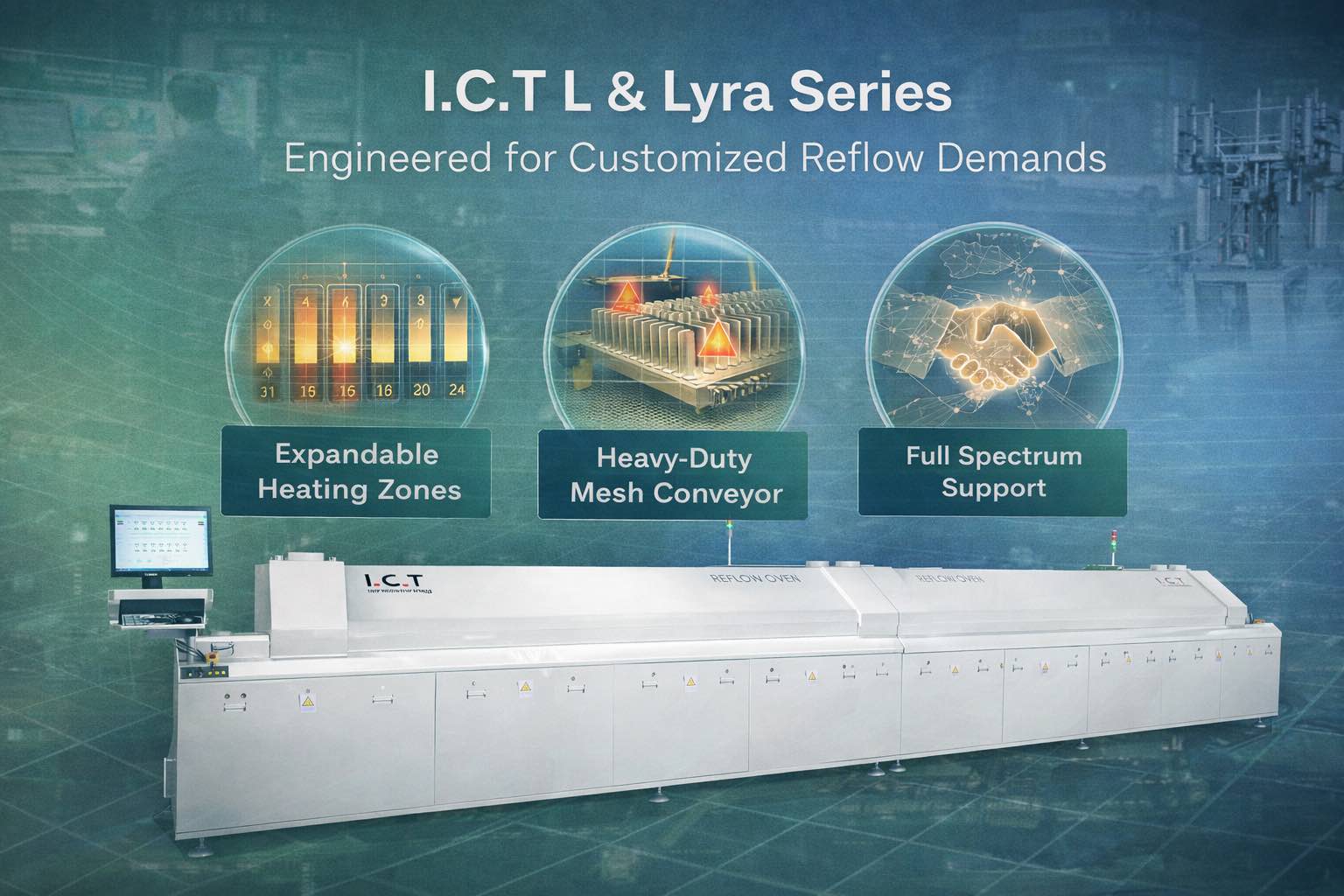

{ [t19]} Lyra リフロー オーブンは 8 ～ 12 ゾーンで始まり、必要に応じて 24 以上のゾーンに拡張できます。この柔軟性と高度なソフトウェアを組み合わせることで、エンジニアはさまざまな製品バリエーションのプロファイルを保存して最適化し、大型ヒートシンクから繊細な 5G コンポーネントに至るまで、さまざまなアプリケーションの正確な熱制御を確保できます。
すべての L シリーズ リフロー オーブン には、強化メッシュ ベルトと高出力駆動システムが付属しており、連続 10kg 以上の負荷に耐えられるように設計されています。この耐久性のあるセットアップにより、信頼性の高い動作が保証され、重いコンポーネントを搭載した場合でも、たわみを防ぎ、安定した輸送を維持します。
当社は、熱シミュレーション、プロファイル開発、オンサイト設置、オペレータートレーニングを含むエンドツーエンドのサービスを提供します。当社のサポートにより、迅速な立ち上げと持続的なパフォーマンスが保証され、L シリーズはお客様の生産ニーズに対する効率的で長期的なソリューションとなります。

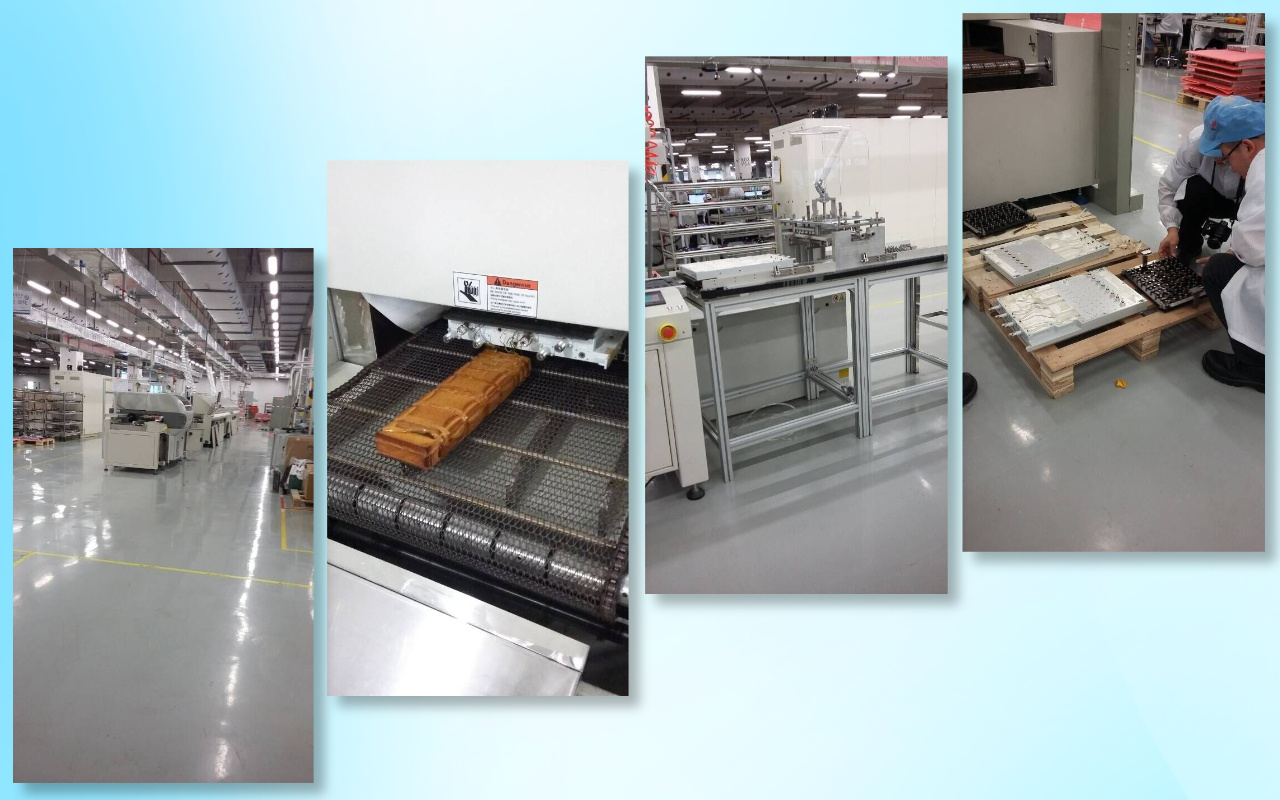

ファーウェイと協力して、当社は 5G 基地局のヒートシンク製造用に特別に設計された 24 ゾーンのカスタム リフロー オーブンを開発しました。主な課題は、それぞれの重量が最大 10kg ある大きくて重いヒートシンク全体で一貫した温度分布を達成することでした。
より多くの加熱ゾーンを統合することで、リフロー プロセス全体にわたって正確で均一な温度を保証する超段階的な熱プロファイルを作成しました。これにより、コールド スポットが排除され、ソーク段階とリフロー段階の両方を通じて高レベルの温度一貫性が維持されました。その結果、はんだ接合の品質と安定性が向上し、ファーウェイの5Gアプリケーションの厳しい熱要件を満たしました。

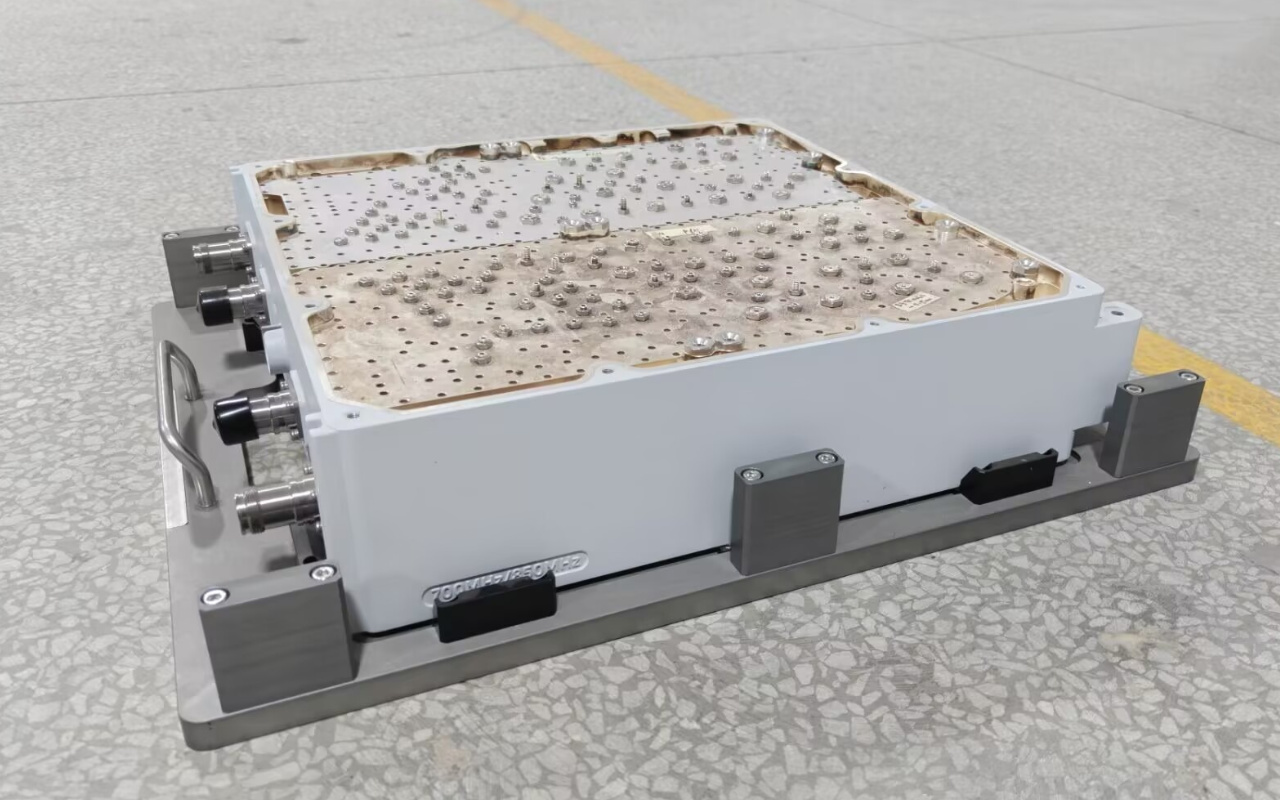

別の 5G 基地局プロジェクトでは、専門とするクライアントと協力しました。 不要な信号を除去し、特定の周波数帯域を選択するために使用されるこれらの金属フィルターは重さ 13 kg を超え、そのサイズと重量により独特の課題を抱えていました。 金属空洞フィルターを
これらの課題に対処するために、正確な温度制御を確保しながら大型の金属コンポーネントを処理できるマルチゾーン システムを備えたカスタム リフロー オーブンを設計しました。このソリューションにより、反りが防止され、すべてのコンポーネントの適切なリフローはんだ付けが保証され、金属フィルターの完全性が維持されました。
このコラボレーションの成果は、はんだ接合の信頼性と金属キャビティ フィルターの全体的な性能の向上に明らかでした。段階的かつ制御された加熱により、重金属構造と繊細なコンポーネントの両方に最適な条件が確保され、5G インフラストラクチャの製品品質と信頼性の向上に貢献しました。
I.C.T では、高性能製品のリフローはんだ付けの複雑さと課題を理解しています。重いヒートシンクから高度な AI プロセッサや 5G コンポーネントに至るまで、当社のカスタム リフローはんだ付けソリューションは、最も要求の厳しい業界基準を満たすために必要な精度と信頼性を提供します。
当社のカスタマイズされたリフローはんだ付けソリューションがどのようにお客様のできるかについて、今すぐお問い合わせください。 SMT 生産ラインを強化し 、お客様の製品の長期的な成功を保証当社チームに連絡して専門家に相談し、はんだ付けのニーズに最適なソリューションを見つけてください。
標準的なオーブンには通常 6 ～ 8 つのゾーンがあり、軽量の PCB 用に最適化されたレール コンベアが備えられています。 10kg のヒートシンクには膨大な熱慣性があるため、ゾーンが不十分だと大きな温度勾配が発生します。リフローに達しない領域もあれば、過熱する領域もあります。また、レールは重量によって変形し、製品の位置がずれたり、損傷する危険があります。カスタムオーブンは、段階的かつ均一に加熱する 10 以上のゾーンと、曲がることなく重い荷物を運ぶフルサポートメッシュベルトでこの問題を解決します。
5 ～ 10 kg クラスの 5G 基地局ヒートシンクの場合、最低 10 ～ 12 ゾーンを推奨します。最も厳しい均一性要件には 24 ゾーンが最適です。エクストラゾーンにより、ソーク時間を延長して厚いベースと緻密なフィン全体の温度を均一にし、ボイドを防ぎ、すべてのはんだ界面が完全に濡れるようにします。ゾーンが少ないと、ホット/コールド スポットが作成され、欠陥のリスクが増加する積極的なランプが強制されます。
純粋なメッシュベルトは下面を 100% サポートし、重量を均等に分散し、加熱中の重いアセンブリのたるみや反りを防ぎます。レールはエッジのみをグリップするため、重い荷重がかかるとレールが曲がったり、中央が垂れ下がったりして、位置がずれたり、基板やオーブンが損傷したりする可能性があります。また、メッシュベルトにより洗浄が簡素化され、ヒートシンクの製造で一般的な歪んだ治具や不規則な治具の処理が可能になります。
はい、最新のカスタム オーブンには、数十のプロファイルのレシピ保存、コンベア設定の素早い変更、およびリアルタイム監視が備わっています。オペレーターは HMI で適切なプロファイル (重いヒートシンク対高精度 5G モジュール) を選択し、独立したゾーン制御と窒素機能により、品質やスループットを犠牲にすることなく製品タイプ間での再現性を確保します。
