製造では、 SMTは 表面マウント技術 の略です。このテクノロジーは、よりコンパクトで効率的で信頼性の高い電子機器の生産を可能にすることにより、エレクトロニクス製造業界に革命をもたらしました。 SMT電子コンポーネントのアセンブリは、PCB（スルーホールテクノロジーとして知られている）の掘削穴にコンポーネントを挿入する古い方法とは対照的に、印刷回路基板（PCB}）の表面に直接アセンブリできます。
Surface Mount Technologyは、自動化、サイズの削減、および回路の複雑さの増加における利点により、電子機器の製造の標準となっています。 SMT、そのプロセス、およびアプリケーションを理解することは、電子機器の設計と製造に関与する人にとって重要です。
Surface Mount Technology（SMT）は、 電子部品を印刷回路板（PCB s）の表面に直接配置するために電子機器の製造で使用される方法です。 SMTコンポーネントとも呼ばれるコンポーネントは （SMD s）、通常、PCBの事前に掘られた穴に挿入する必要があるスルーホールコンポーネントよりも小さくて軽いです。
小型化：SMTは、はるかに小さなコンポーネントを可能にします。これは、より複雑でコンパクトなデザインを可能にするため、より多くのコンポーネントをPCBに配置できることを意味します。
自動化に優しい：SMTコンポーネントは、高速マシンを使用して自動的にはんだ付けでき、手作業の労働力を低下させ、生産速度を高めることができます。
改善された電動性能：SMT信号がコンポーネント間で移動する必要がある距離が短縮され、電気性能の向上と電磁干渉（EMI）が減少します。
コスト効率：SMTは自動生産を可能にするため、人件費を削減し、材料の無駄を最小限に抑えます。
コンポーネントのサイズと重量：SMTコンポーネントは、スルーホールコンポーネントと比較してはるかに小さく、軽量であり、よりコンパクトなデバイス設計を可能にします。
アセンブリプロセス：SMTは、自動化されたマシンに依存してコンポーネントをPCB表面に配置しますが、スルーホールテクノロジーではコンポーネントの手動ではんだ付けが必要です。
機械的強度：スルーホールコンポーネントは、PCBを介したはんだジョイント接続により、より良い機械的強度を提供し、耐久性が高いコンポーネントに最適です。一方、SMTは、機械的応力が最小限であるほとんどのアプリケーションで十分です。
信号の整合性：SMTは、特にリードが短く、寄生的インダクタンスと容量の減少により、特に高周波信号に対してより良い信号の完全性を提供します。

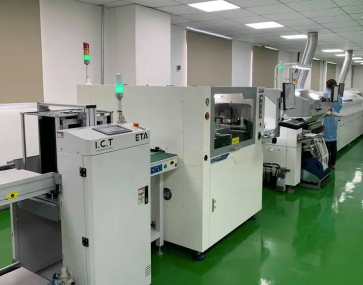

SMT製造プロセスには、PCBへのコンポーネントの適切な配置とはんだ付けを確保するためのいくつかの正確な手順が含まれます。 SMT製造プロセスに関係する各ステップの詳細な概要を次に示します。
SMTアセンブリの最初のステップは、 PCBにはんだペーストは、小さなはんだボールとフラックスの混合物であり、はんだの流れとコンポーネントリードとPCBパッドへの結合を助けます。このペーストはを使用して、PCBに適用されます。 はんだペーストを適用することです。 、コンポーネントが配置されるエリアにペーストを正確に堆積する ステンシル または スクリーンプリンター
ステンシル準備：PCBのパッドに対応する開口部がある金属ステンシルがボード上に配置されます。
貼り付けの堆積：はんだペーストは、ステンシルの上にスクイージーで広がり、ステンシルの開口部にペーストを埋めます。
ステンシル除去：ステンシルは慎重に持ち上げられ、PCBパッドにはんだペースト堆積物が残ります。
はんだペーストが適用された後、次のステップはSMTコンポーネントがPCBに正確に配置されます。これは通常、と呼ばれる自動マシンを使用して行われます ピックアンドプレイスマシン.
コンポーネントフィーダー：ピックアンドプレイスマシンには、さまざまなSMTコンポーネントを含むフィーダーが装備されています。
コンポーネントピックアップ：マシンは真空ノズルを使用してフィーダーからコンポーネントをピックアップします。
正確な配置：アライメントのためのカメラシステムの助けを借りて、マシンは各コンポーネントをPCBの対応するはんだペースト覆われたパッドに配置します。
すべてのコンポーネントがPCBに配置されると、アセンブリは リフローはんだ付け プロセスを受けてコンポーネントを永続的に取り付けます。このステップでは、アセンブリを加熱してはんだペーストを溶かし、コンポーネントとPCBの間に固体の電気的および機械的接続を作成します。
予熱ゾーン：PCBは、はんだペーストの融点のすぐ下の温度まで徐々に加熱されます。このステップは、水分を取り除き、ボードをはんだ付けするために準備します。
SOAK ZONE ：温度は安定して保持され、フラックスを活性化し、アセンブリをさらに安定させます。
リフローゾーン：温度ははんだペーストの融点の上に上げられ、はんだがコンポーネントのリードとパッドの周りを溶かして流れます。
冷却ゾーン：PCBは徐々に冷却され、はんだジョイントを固めるために、コンポーネントとPCBの間に強い結合が確保されます。
リフローのはんだ付け後、組み立てられたPCBは、品質と機能を確保するためにいくつかの検査およびテスト手順を受けます。一般的な検査手法には以下が含まれます。
自動光学検査（AOI） ：カメラを使用して、PCBを視覚的に視覚的に検査し、はんだ欠損、不足コンポーネント、不整合、またはその他の問題について視覚的に検査します。
X線検査：隠されたはんだジョイントの検査に使用されます。特に、ボールグリッドアレイ（BGA s）などのパッケージの下にあるリードのあるコンポーネントの場合。
インサーキットテスト（ICT） ：PCBの電気テストでは、すべてのコンポーネントが正しく配置され、はんだ付けされ、機能的であることを確認します。
検査中に欠陥または問題が見つかった場合、PCBは再加工または修復を受けることがあります。これには、欠陥のあるコンポーネントの削除と交換、または故障したジョイントの再溶解が含まれます。通常、リワークは、はんだアイロンまたは熱気のリワークステーションを使用して手動で実行されます。
すべての検査に合格した後、PCB sは最終製品に組み立てられます。これには、コネクタ、エンクロージャー、その他の機械部品の取り付けなどの追加の手順が含まれる場合があります。最終製品は機能テストを受けて、すべての仕様を満たし、正しく動作するようにします。
SMTの採用は、電子機器の製造に多くの利点をもたらしました。
より高い密度と小型化：SMTにより、PCBでより高いコンポーネント密度が可能になり、より小さく、軽量で、よりコンパクトな電子デバイスの設計が可能になります。これは、スペースと重量が重要な要因である家電、医療機器、航空宇宙用途で特に重要です。
自動生産：SMTプロセスは高度に自動化されており、人件費を削減し、生産速度を向上させます。自動化されたピックアンドプレイスマシンとリフローオーブンは継続的に動作し、スループットと効率が高くなります。
電気性能の向上：SMTコンポーネントは、リードが短く、寄生性インダクタンスと静電容量が低いため、特に高周波回路では信号の完全性が向上し、ノイズが減少します。
コスト効率：SMTコンポーネントのサイズが小さくなると、一般に材料コストが低くなります。さらに、SMTプロセスの自動化により、肉体労働の必要性が減り、製造コストがさらに削減されます。
信頼性と耐久性：SMTコンポーネントは、PCB表面に直接はんだ付けされているため、機械的応力と振動を起こしやすくなります。これにより、SMTは、自動車や軍事電子機器など、高い信頼性と耐久性を必要とするアプリケーションに適しています。
SMTは多くの利点を提供しますが、留意すべき課題と考慮事項もあります。
コンポーネントの取り扱いとストレージ：SMTコンポーネントは小さく繊細で、損傷と汚染を防ぐために慎重な取り扱いと保管が必要です。
PCB設計上の考慮事項：SMT信頼できるはんだ付けのための適切なパッドサイズと間隔を確保するために、正確なPCB設計が必要です。これには、熱管理に関する考慮事項が含まれ、再作業と検査のための適切なクリアランスを確保します。
熱管理：SMTコンポーネントは、特に密集したアセンブリで、かなりの熱を生成できます。熱バイアスやヒートシンクの使用などの効果的な熱管理戦略は、過熱を防ぎ、長期的な信頼性を確保するために不可欠です。
欠陥管理：SMTアセンブリの一般的な欠陥には、はんだブリッジ、墓石、および不十分なはんだジョイントが含まれます。製造業者は、これらの問題を検出および対処するために、堅牢な検査および品質管理プロセスを実装する必要があります。
水分感度：一部のSMTコンポーネントは水分に敏感であり、はんだ付け前に水分を除去するために特別な取り扱いとベーキングプロセスが必要になる場合があります。水分を管理できないと、はんだ欠損や成分の損傷につながる可能性があります。
Surface Mount Technology（SMT）は、小型化、自動化、電気性能の向上をサポートする能力により、最新の電子機器製造の基礎となっています。はんだ貼り付けアプリケーションからリフローはんだや品質制御まで、SMTプロセスを理解することは、電子機器の設計と製造に関与する人にとって不可欠です。 SMTは多くの利点を提供しますが、慎重な計画と実行を必要とする課題も提示します。これらの課題に対処し、SMTの利点を活用することにより、メーカーは、今日の市場の需要を満たす高品質で信頼性の高い電子デバイスを生産できます。
