ピックアンドプレースマシンとは何ですか？

ピック アンド プレース マシンは、 エレクトロニクス製造業界、特に表面実装技術 (SMT) にとって不可欠な機器です。電子部品をプリント基板 (PCB) に高速かつ高精度で配置するプロセスを自動化し、現代の PCB 組立ラインに不可欠なものとなっています。ピック アンド プレース マシンとは何か、それがどのように機能するか、そして SMT の組み立てにおけるその重要な役割について、さらに深く理解してみましょう。

SMT ピック アンド プレイス マシンの定義

{ [t21]} ピック アンド プレース マシンは、 フィーダまたはリールから電子部品を自動的にピックアップし、非常に正確に PCB に配置するように設計されたロボット デバイスです。これらの機械は、PCB の表面に小型部品を直接取り付ける表面実装技術 (SMT) 用に特別に設計されています。 SMT ピック アンド プレース機は、 その効率性、速度、さまざまなコンポーネントの処理能力により、電子機器の大量生産に広く使用されています。

PCBアセンブリのプロセスでは、抵抗器、コンデンサ、統合回路（IC）、その他の小さなデバイスなど、PCBに何千もの小さなコンポーネントを配置することが含まれます。 吸引 SMT用のピックアンドプレースマシンは、 ノズルを使用して各コンポーネントをピックアップし、ボード上に正確に配置することにより、このプロセスを簡素化します。

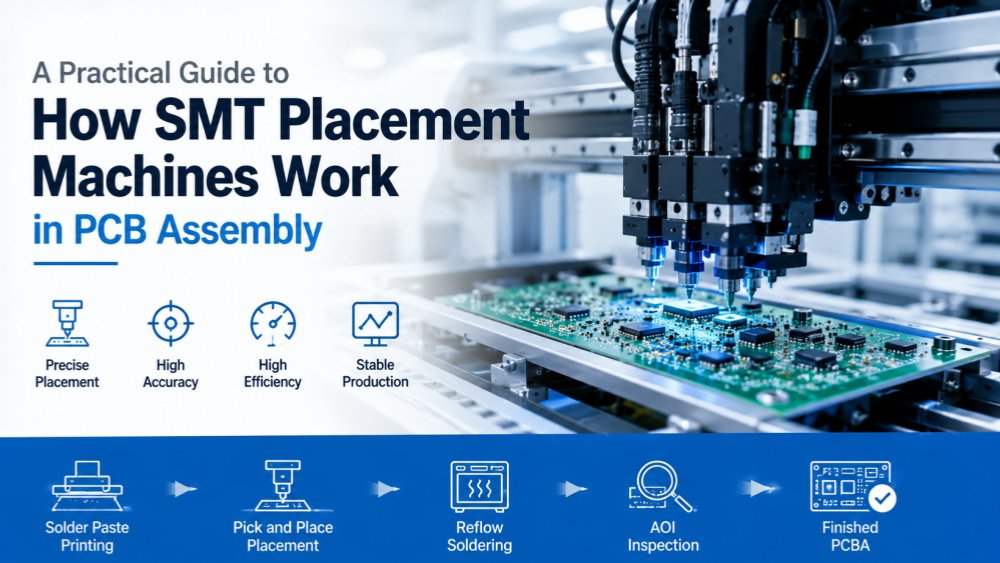

それがどのように機能するか

ピック アンド プレイス プロセスは、正確かつ効率的なコンポーネントの取り付けを保証するために、いくつかの重要な手順に従います。

1. PCB の位置決め – PCB は自動的にコンベアにロードされ、所定の位置にクランプされます。

2. コンポーネント供給 – フィーダーは、テープ、トレイ、またはチューブからピックアップエリアにコンポーネントを供給します。

3. ビジョンアライメント – カメラが各コンポーネントの位置/方向を検査し、修正します。

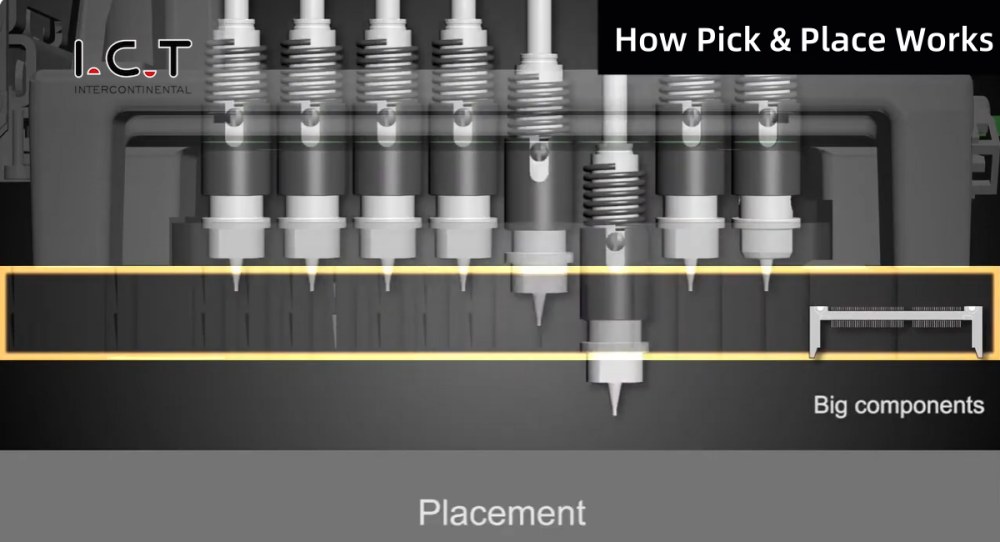

4. ピック & プレースメント – ノズルは真空吸引を使用してコンポーネントをピックし、PCB 上に配置します。

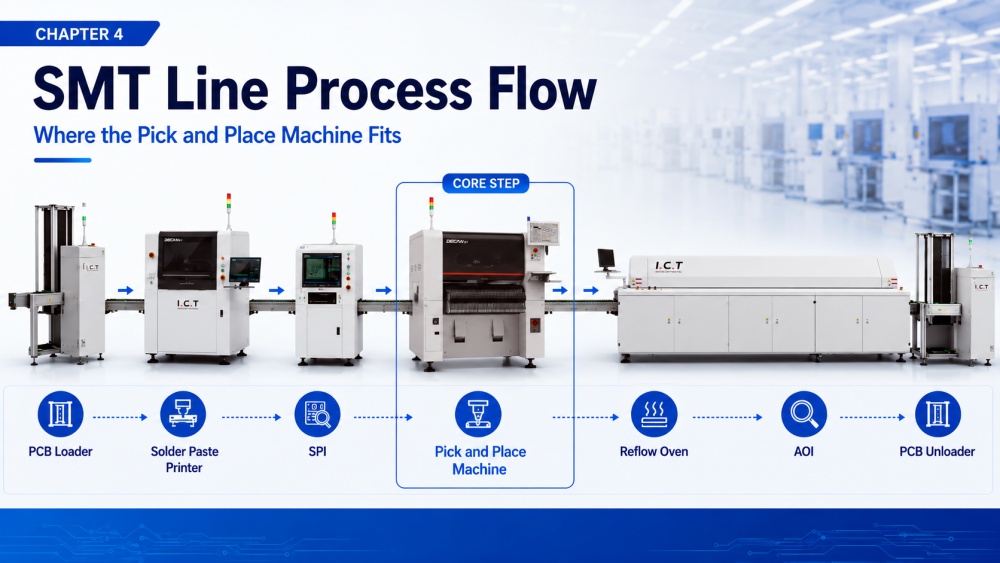

5. リフローに移す – 組み立てられた PCB は、はんだ付けのためにリフロー炉に移動します。

ピックと配置のマシンの背後にあるテクノロジー

ピックアンドプレイスマシン の背後にあるテクノロジー は、ロボット工学、コンピューター制御、ビジョンシステム、高度なソフトウェアアルゴリズムの組み合わせです。これらのマシンは、一連のステッピングモーター、サーボモーター、真空ノズルを利用して、フィーダーからコンポーネントを拾い、ビジョンシステムを使用して整列し、PCBに正確に配置します。

テクノロジーのコア要素には次のものがあります。

• 真空吸引ノズル：これらのノズルは、吸引を使用して電子部品を拾います。さまざまなノズルサイズを使用できます。さまざまな形状とサイズのコンポーネントを処理できます。

• XYガントリーシステム：このシステムは、X（水平）およびY（垂直）方向のノズルの動きを制御し、PCBに正確に配置できるようにします。

• ビジョンシステム：高解像度カメラとセンサーにより、マシンはコンポーネントの向き、サイズ、および位置を検出し、ボードの正確な配置を確保できます。

• 制御ソフトウェア：ソフトウェアは、コンポーネントの選択、配置座標、速度設定など、マシンの操作を制御し、スムーズで効率的なアセンブリを確保します。

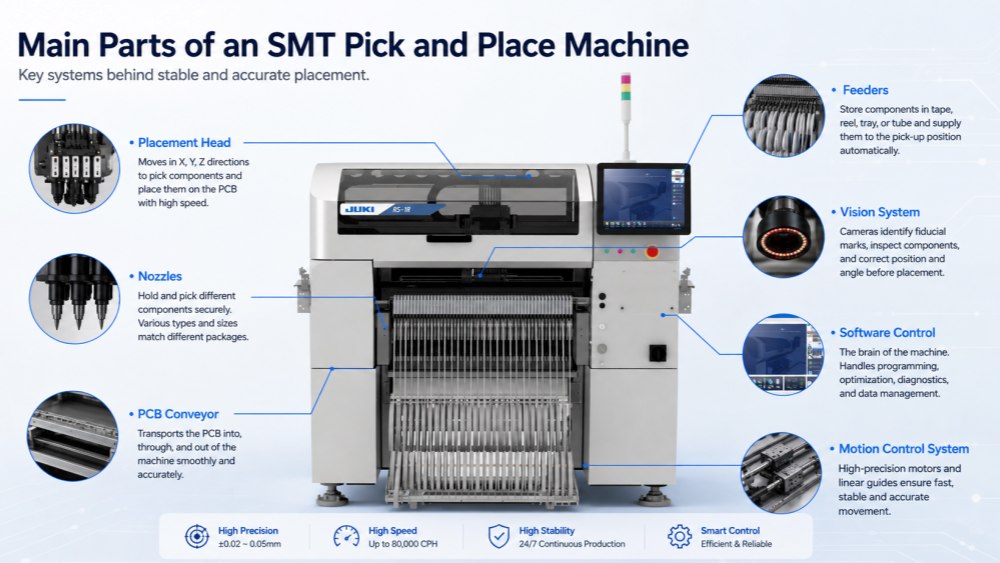

ピックアンドプレイスマシンのコアコンポーネント

コンポーネント	機能	主な機能
SMTフィーダー	リール、トレイ、またはスティックからコンポーネントを供給します。	バーコード追跡と自動 ID を備えたインテリジェントなフィーダー。
SMT ノズル	バキュームを使用してコンポーネントをピッキングします。	01005-大型IC用互換タイプ。静電気防止設計。
ビジョンシステム	コンポーネントの方向を検出して調整します。	±0.05 mmの精度を実現するデュアルカメラ(上部/下部)システム。
ガントリー・XYヘッド	ノズルを正確に動かします。	エンコーダフィードバックを備えた高速リニアモーター。
コンベヤー システム	PCB を自動的に転送します。	SMEMA 互換。インライン接続をサポートします。

SMTリール

SMT リールは、表面実装技術で使用されるコンポーネントの連続ストリップを保持するスプールです。ストリップには、一定の間隔で配置された複数の個別コンポーネントが含まれているため、ピック アンド プレース マシンがコンポーネントにアクセスしてピックアップすることが容易になります。リールには、コンポーネントのタイプとリールごとのコンポーネントの数に応じて、さまざまなサイズがあります。

SMT フィーダとリールを組み合わせることで、組立プロセス全体を通じて部品が継続的に機械に供給されるため、ピック アンド プレース機械はダウンタイムを最小限に抑えて効率的に動作することが保証されます。

ピックアンドプレースマシン用のスマートストレージシステム

ピックアンドプレースマシンがPCBアセンブリでどのように役立つか

自動コンポーネント配置

ピックアンドプレイスマシン の最も重要な利点の1つは、 コンポーネントの配置をPCBに自動化する機能です。この自動化は、集会プロセスを大幅に高速化し、人件費と生産時間を削減します。 Surface Mount Pick and Place Machineは 、1時間あたり数千のコンポーネントを処理でき、大量の製造に最適です。

高精度と速度

SMT のピック アンド プレース マシンは、比類のない精度と速度を提供し、マイクロメートル単位の精度でコンポーネントを配置します。高度なビジョン システムとロボット制御により、各コンポーネントが指定された場所に正確に配置されることが保証され、エラーが最小限に抑えられ、製品全体の品質が向上します。

生産スループットの増加

コンポーネント配置プロセスを自動化することにより、ピック アンド プレース マシンは生産スループットを大幅に向上させます。これは、メーカーがより短時間でより多くの PCB を生産できることを意味し、大規模エレクトロニクス製造の需要を満たすことができます。

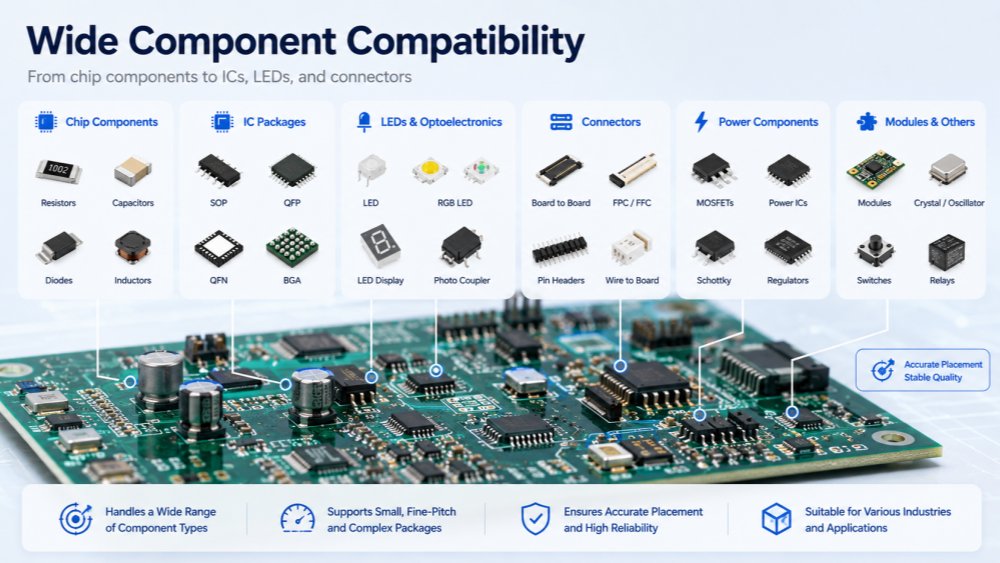

コンポーネントの多様性と複雑さ

表面実装ピック アンド プレース マシンは、小さな抵抗器やコンデンサから大きな IC やコネクタに至るまで、さまざまなコンポーネントを処理できます。この多用途性により、コンポーネントのサイズや形状が異なる複雑な PCB 設計を処理できるため、さまざまな製造要件に適しています。

ヒューマンエラーの減少

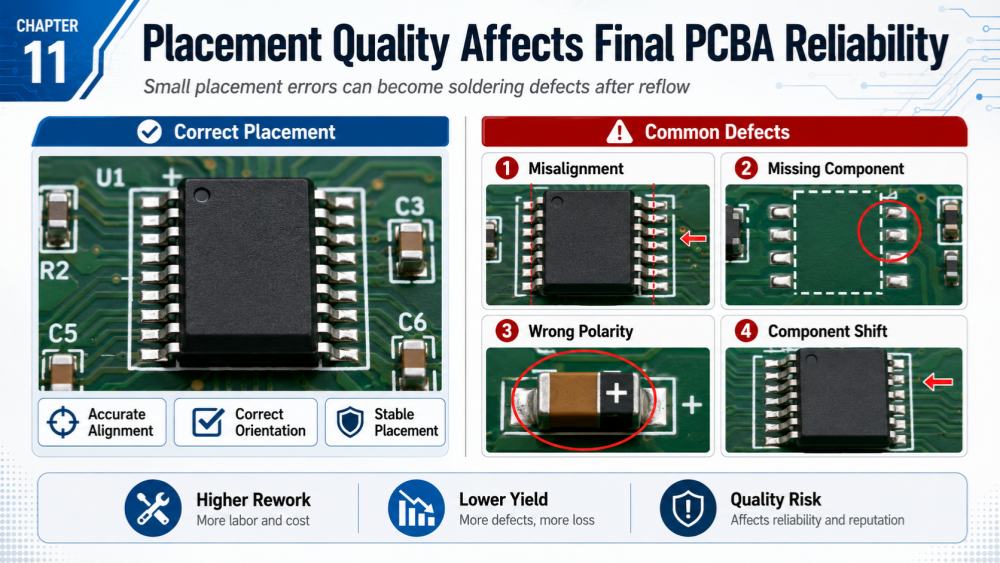

手動の PCB 組み立てでは人的ミスが発生しやすく、欠陥や製品品質の低下につながる可能性があります。ピック アンド プレース マシンは、コンポーネントを正確かつ一貫して配置することでこれらのエラーを排除し、より高品質の完成品をもたらします。

品質と一貫性が向上しました

SMT にピック アンド プレース マシンを使用することで、各 PCB が同じレベルの精度と品質で組み立てられることが保証されます。この一貫性は、エレクトロニクス製造、特に信頼性の高い性能を必要とする製品において高い基準を維持するために不可欠です。

高度なビジョンシステム

最新のピック アンド プレース マシンには、高解像度カメラを使用してコンポーネントを検査し、その配置を確認する高度なビジョン システムが装備されています。これらのビジョン システムは、PCB に配置される前に各コンポーネントが正しく位置決めされ、正しい方向に配置されていることを確認し、組み立て精度をさらに向上させます。

アセンブリの柔軟性

SMT のピック アンド プレイス マシンは、さまざまな PCB の設計やレイアウトを柔軟に処理できます。さまざまな PCB 構成に対応するように簡単にプログラムできるため、プロトタイプと量産の両方の実行に適しています。

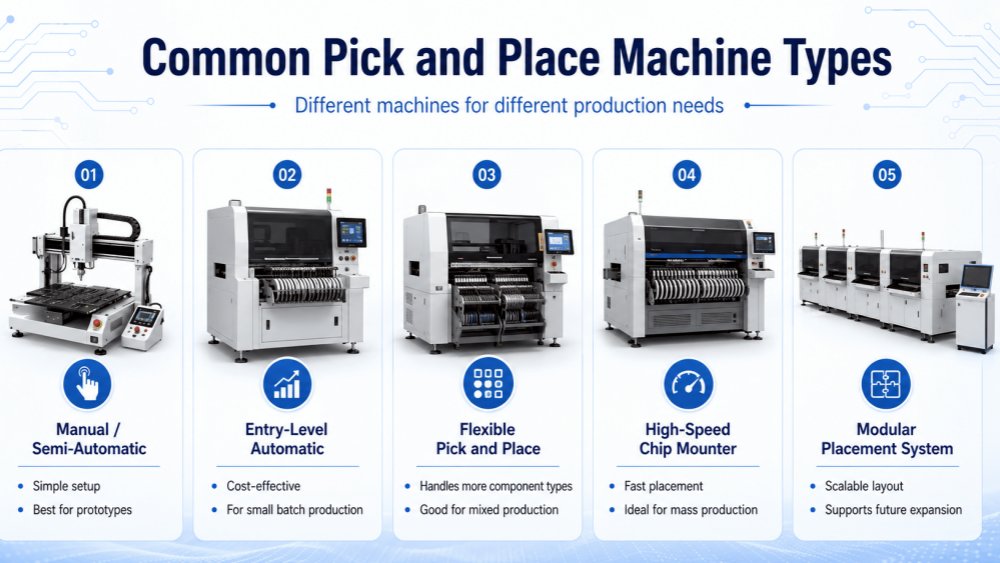

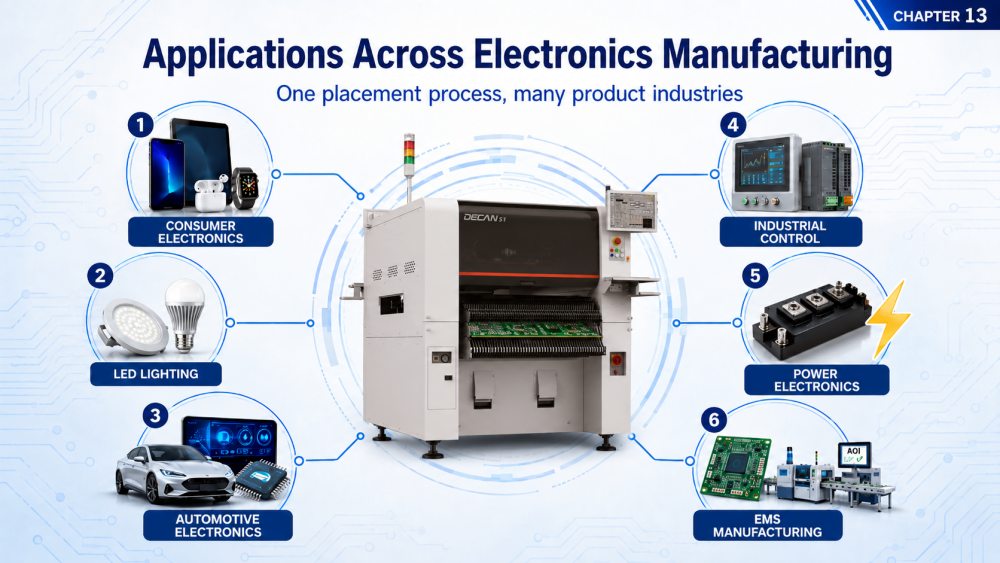

ピックアンドプレイスマシンのタイプと使用例

タイプ	説明	一般的なアプリケーション
チップシューター	小型受動部品用の高速マシン。	スマートフォン、ウェアラブル、LED ボード。
フレキシブル配置機	BGA やコネクタなど、さまざまなコンポーネント タイプを処理します。	自動車、医療、産業用 PCB 。

生産モード:

• 多品種少量生産: 頻繁な製品変更、柔軟なフィーダー、簡単なプログラミング。

• 大容量、低混合: 最大のスループットを実現する最適化されたライン バランシングとフィーダー構成。

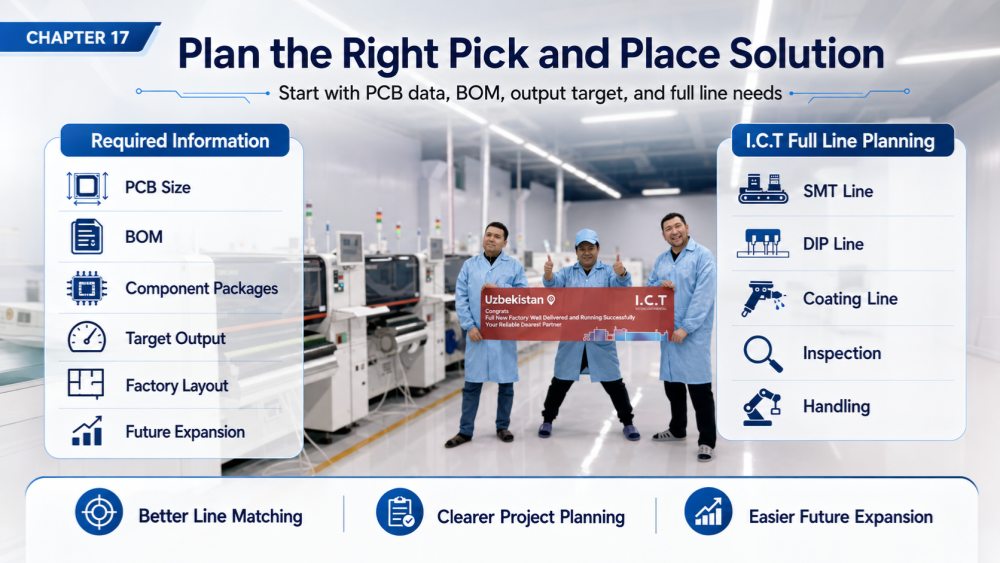

PCB アセンブリに適切な SMT マシンを選択するにはどうすればよいですか?

ピック アンド プレース マシンを選択するときは、次の点を考慮してください。

1. 生産量 – 配置速度 (CPH) を 1 日のスループットに合わせます。

2. コンポーネントの組み合わせ – 小型チップと大型 IC では、異なるマシンヘッドが必要です。

3. 精度要件 – ファインピッチおよび BGA には高精度の視覚が必要です。

4. 予算と ROI – 初期コストと長期的な生産性のバランスをとります。

5. 自動化レベル – フィーダ インテリジェンス、MES 接続性、切り替え速度を考慮します。

コストと総所有コスト (TCO)

適切にメンテナンスされたピック アンド プレース マシンは、安定した OEE で 8 ～ 10 年間効率的に稼働できます。

選択については、SMT のエンジニアにお問い合わせください!!!

メンテナンスチェックリスト

よくある質問

Q1: チップシューターとフレキシブルピックアンドプレースマシンの違いは何ですか?
チップシューターは小型高速コンポーネント用に最適化されており、フレキシブルマシンはさまざまなサイズとタイプのコンポーネントを処理します。

Q2: 最新のピック アンド プレース マシンの精度はどのくらいですか?
高度な視力補正では、通常の精度は ±0.05 mm です。

Q3: 1 台のマシンですべてのコンポーネント タイプを処理できますか?
ほとんどの柔軟なモデルは、01005 チップから大きなコネクタまで処理できますが、複雑なボードにはデュアル マシンが必要な場合があります。

Q4: メンテナンスサイクルとは何ですか?
稼働時間を最適化するには、毎日の清掃、週に一度の検査、月に一度の校正をお勧めします。

Q5: I.C.T はグローバルなサービスとトレーニングを提供していますか?
はい。 I.C.T は、 グローバル サービス ネットワークを通じて 現地のアフターセールス サポートとトレーニングを提供します。

Q6: 自分のラインに適したモデルを選択するにはどうすればよいですか?
カスタマイズされたソリューションと無料の構成提案については、SMT の専門家にお問い合わせください。

ピック アンド プレース マシンは、エレクトロニクス製造の世界では不可欠なツールであり、SMT の組み立てに速度、精度、効率をもたらします。 PCB の単純な設計でも複雑な設計でも、SMT 用のピック アンド プレース マシンを使用するとコンポーネントが正確に配置され、エラーが減り、生産スループットが向上します。ビジョン システムやスマート ストレージなどの高度なテクノロジーを活用することで、表面実装ピック アンド プレース マシンはエレクトロニクス業界に革命をもたらし続けています。

結論

ピック アンド プレース マシンは 、精度、スピード、自動化を兼ね備えた高速大量生産であっても、柔軟なプロトタイピングであっても、適切なシステムを選択することで、エレクトロニクス製造における長期的な効率と品質が保証されます。SMT アセンブリの中心です。
