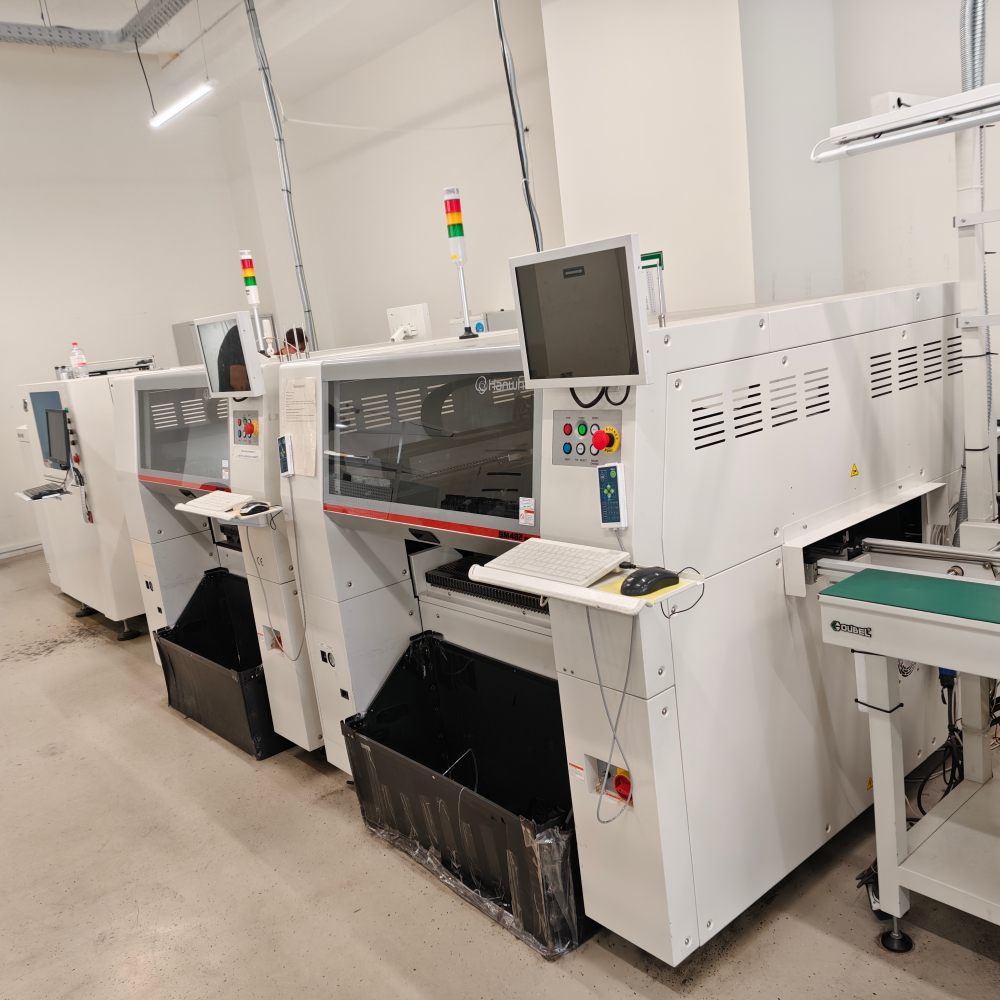

| 固体電子 SMT ピック アンド プレイス マシン
ハンファは、毎日のハードワークのために電子 SMT ピック アンド プレイス マシンを製造しています。モデルは、動作中のコンポーネントを検出するオンザフライ ビジョン、新旧を組み合わせて資金を節約する混合フィーダー、素早い変更のためのシンプルなソフトウェアなどの便利な部分を共有します。これらの機械は、多くの基板サイズと部品タイプを高い精度で処理します。 I.C.T は、これらの強力な電子 SMT ピック アンド プレイス マシンを販売し、ライン計画、セットアップ、トレーニングを追加します。国に関係なく、お客様は安定した稼働と真のサポートを得ることができます。
| モデル紹介
高速モデル：SM471Plus
SM471Plus には、ヘッドごとに 1 つのガントリーと 10 つのスピンドルがあります。ベストケースでは78,000CPHに達します。飛行視野は 0402 チップで ±40µm、IC で ±50µm を維持します。携帯電話やガジェットのメーカーは、この電子 SMT ピック アンド プレイス マシンを大規模な生産に使用しています。ボードは標準で 510x460mm ですが、オプションでさらに大きくなります。
フレキシブル中速モデル：SM481Plus
SM481Plus は、ヘッドごとに 6 つのスピンドルを備えた 1 つのガントリーを 40,000 CPH で実行します。最大42mmまでの部品を配置します。ステージの視野はIC上で±30μmになります。自動車店や家電店は、混合作業にこれを選びます。シングルレーンでは1,500mmまでのロングボードも問題なく対応可能です。
多機能モデル：SM482Plus
SM482Plus は 30,000 CPH で 1 つのガントリーと 6 つのスピンドルを使用します。ステージビジョンはIC上で±30µmを維持します。最大1,200×510mmの基板に対応します。照明および産業プラントでは、この自動 SMD ピック アンド プレイス マシンを奇妙な部品に対して毎日実行しています。
アドバンストフレキシブルモデル：DECAN L2
DECAN L2 は、それぞれ 6 つのスピンドルを備えた 2 つのガントリーを搭載しています。価格は 56,000 CPH で、最大 55mm のパーツもオプションです。フライングビジョンにより±28µmのチップホールドが得られます。 LED および大規模な基板ラインは、高速デュアル作業と 1,200 mm 長さのためにこの電子 SMT ピック アンド プレイス マシンを選択しています。
| 仕様
| パラメータ | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| 装着速度（最適） | 78,000CPH | 40,000 cph | 30,000CPH | 56,000CPH |
| スピンドルの数 | 10 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (2 ガントリー) |
| 装着精度（チップ） | ±40μm(0402) | ±40μm(0402) | ±40μm(0402) | ±28μm(03015) |
| 配置精度 (IC) | ±50μm | ±30μm | ±30μm | ±25μm |
| コンポーネントの範囲 | 0402～□14mm(H12mm) | 0402～□42mm(H15mm) | 0402～□55mm(H15mm) | 0402～□21mm（H12mm、オプションで最大□55mm） |
| 最大 PCB サイズ (標準) | 510×460mm | 460×400mm | 740×460mm | 510×460mm |
| 最大 PCB サイズ (オプション) | 610×460mm | 1,500×460mm | 1,200×510mm | 1,200×460mmまで |
| フィーダー容量(8mm) | 120ea | 120ea | 120ea | 120ea |
| ビジョンシステム | フライングビジョン | ステージビジョン | ステージビジョン | フライングビジョン |
| その他の SMT 関連製品
I.C.T は、電子 SMT ピック アンド プレイス マシンを使用して、SMT 行全体をまとめます。基板をきれいにするために真空ローダー、正確に広げるためにペースト プリンター、しっかりとした接合のためにリフロー オーブン、そして欠陥を見つけるために AOI を追加します。すべてがしっかりとリンクしています。自動車、医療、軽工業、消費者向けの工場では、生産ラインが良好な生産量を上げ、コストを削減し、厳しいシフトを行っています。ボードの準備が完了しました。私たちは全体を計画し、バックアップします。
| 製品名 | SMT 行の目的 |
|---|---|
| SMT行 | トルコの完全自動追跡可能なハイエンド SMT ライン |
| PCB linking コンベヤー | 裸の PCB を次のような行に自動的にロードします |
| はんだ貼り付けプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| マシンを選んで配置します | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| 検査機 | SMT 検査装置 ( AOI 検査、SPI、X 線、ステンシル検査機など)。 |
| トレーサビリティ機器 | レーザーマーキング印刷機 などの生産データを記録および追跡します |
| カスタマーサクセスビデオ
2 人の I.C.T エンジニアが LED のショップを作るためにタジキスタンへ行きました。機器は、数台の電子 SMT ピック アンド プレイス マシンを備えた 2 つの SMT ラインに加え、DIP、コーティング、ディスペンス、バルブ組立ラインを備えていました。ビデオでは、荷降ろし、構築、作業員のトレーニング、実行の開始を示しています。スタッフはさまざまな LED ライトを素早く作成しました。お客様からは迅速な仕事と高い品質について良い言葉をいただきました。
| サービスとトレーニングのサポート
I.C.T は、各電子 SMT ピック アンド プレイス マシンに関する完全なサービスとトレーニングを提供します。私たちはニーズを確認し、ラインを設計し、安全に出荷し、設置し、その場で指導します。エンジニアは修正やアップデートのためにどこにでも来ます。顧客は、長距離を快適に走るために、速度を高く保ち、停止を低く保つ方法を学びます。
| お客様の声
I.C.T のエンジニアは、明確なサポートと忍耐力を求める人々に好まれています。彼らは、日々の作業に電子 SMT ピック アンド プレース マシンを信頼しています。パッキングは旅行中に荷物を安全に保ちます。チームはすぐに答えます。多くの人は、トレーニングによってボードがきれいになり、無駄が少なくなり、すぐに上達できると言います。
| 認証と規格
I.C.Tには信頼の主要なマークがあります。ヨーロッパの安全性については CE、グリーンルールについては RoHS、安定した品質については ISO9001 を取得しています。特許は私たちのアイデアをカバーします。これらは、すべての電子 SMT ピック アンド プレイス マシンとサービスが安全で確実な作業に関する世界基準を満たしていることを示しています。
| I.C.T の会社と工場について
I.C.T は中国で独自の調査、構築、サイトの作成を運営しています。ここでは 89 名が働いており、そのうち 20 名がエンジニアです。 2012年にスタートし、順調に成長。フルラインで 72 か国の 1,600 を超える顧客にサービスを提供しています。厳格なテストと品質手順により、優れたマシンを送り出し、あらゆる場所で役立つようすべての作業がカバーされます。
