S10
I.C.T
| 数量： | |
|---|---|

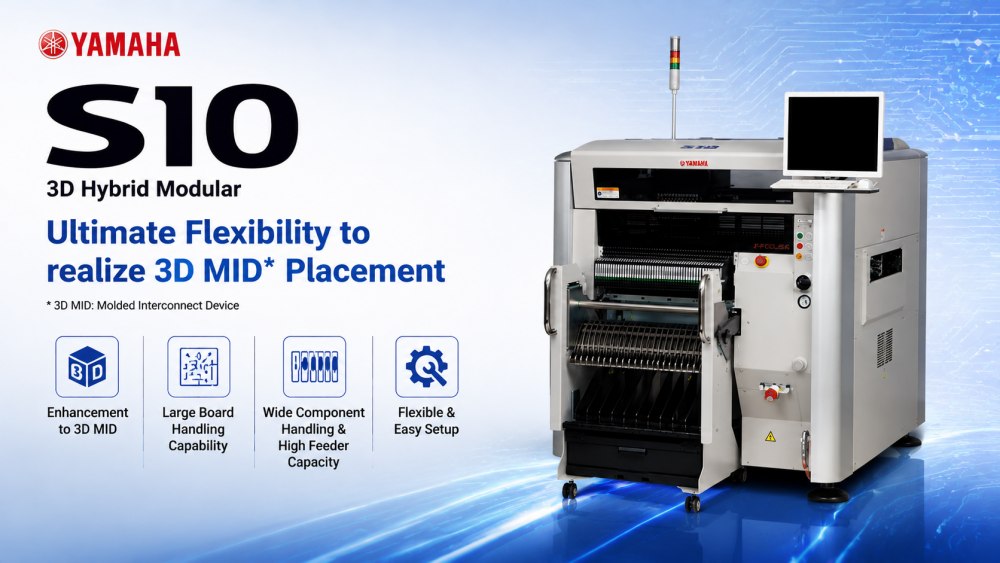

Yamaha S10 は、最新の PCB アセンブリ生産向けに設計された 3D ハイブリッド モジュラー チップ マウンタです。幅広い電子部品に対応しながら、安定した高速装着性能を実現します。このシステムは、柔軟性、精度、スケーラブルな SMT ライン統合を必要とするメーカー向けに構築されています。
S10 はモジュール構造により、LED ボード、家庭用電化製品、産業用制御ボード、通信製品などのさまざまな生産要件に簡単に適応できます。また、大規模な PCB の処理と高いフィーダー容量もサポートしているため、多品種および中量の生産環境に適しています。この機械は、工場の効率を向上させ、手作業を軽減し、安定した出力品質を維持するのに役立ちます。
S10 は、高度な 3D ハイブリッド実装テクノロジーを採用し、配置の柔軟性を向上させています。 MID アプリケーションを含む複雑な PCB 構造をサポートします。このシステムは、多層基板設計でも安定した正確なコンポーネントの位置決めを保証し、メーカーが製品の信頼性を高めるのに役立ちます。
この機械は、強力なコンベア適応性により、大規模な PCB 加工をサポートします。実装効率を低下させることなく、さまざまな基板サイズにスムーズに対応できます。これにより、より大きな基板を必要とする LED パネル、電源ボード、産業用制御ボードに適しています。
S10 は強力なフィーダ拡張機能を備えて設計されており、1 つのセットアップで複数のコンポーネント タイプをサポートします。段取り替え時間を短縮し、連続生産効率を向上させます。この構造は、多品種製造環境に最適です。
このシステムには、生産段取り替えを簡素化するインテリジェントなセットアップ機能が統合されています。オペレータはパラメータを迅速に調整できるため、ダウンタイムが削減され、ラインの柔軟性が向上します。これにより、工場は緊急の製造オーダーに迅速に対応できるようになります。
| 仕様
| S10 | S20 | |
|---|---|---|
| 基板サイズ（バッファ未使用時） | 分。 L50×W30mmまでL1,330×W510mm（標準L955） | 分。 L50×W30mmまでL1,830×W510mm（標準L1,455） |
| 基板サイズ（入出力バッファ使用時） | 分。 L50×W30mmまでL420×W510mm | - |
| 基板サイズ（入出力バッファ使用時） | 分。 L50×W30mmまでL330×W510mm | 分。 L50×W30mmまでL540×W510mm |
| 基板厚さ | 0.4～4.8mm | 0.4～4.8mm |
| 基板流れ方向 | 左から右へ (標準) | 左から右へ (標準) |
| 基板搬送速度 | 最大900mm/秒 | 最大900mm/秒 |
| 装着速度（12ヘッド＋2θ） Opt.条件 | 0.08秒/チップ (45,000CPH) | 0.08秒/チップ (45,000CPH) |
| 実装精度 A (μ+3σ) | チップ +/-0.040mm | チップ +/-0.040mm |
| 実装精度 B (μ+3σ) | IC +/-0.025mm | IC +/-0.025mm |
| 実装角度 | +/-180 度 | +/-180 度 |
| Z 軸制御 / シータ軸制御 | ACサーボモーター | ACサーボモーター |
| 部品高さ | 最大 30mm * 1 (事前配置部品: 最大 25mm) | Max 30mm ※1 （既配置部品：max 25mm） |
| 適用部品 部品 | 0201mm – 120x90mm、BGA、CSP、コネクタなど (標準 01005 -) | 0201mm – 120x90mm、BGA、CSP、コネクタなど (標準 01005 -) |
| パッケージ | 8～56mmテープ（F1/F2フィーダー）、8～88mmテープ（F3電動フィーダー）、スティック、トレイ | 8～56mmテープ（F1/F2フィーダー）、8～88mmテープ（F3電動フィーダー）、スティック、トレイ |
| 不具合チェック | バキュームチェックとビジョンチェック | バキュームチェックとビジョンチェック |
| 画面言語 | 英語、中国語、韓国語、日本語 | 英語、中国語、韓国語、日本語 |
| 基板位置決め | 基板グリップユニット、フロントリファレンス、自動コンベア幅調整 | 基板グリップユニット、フロントリファレンス、自動コンベア幅調整 |
| 部品種類 | 最大90種類（8mmテープ）、45レーン×2 | 最大180種類（8mmテープ）、45レーン×4 |
| 搬送高さ | 900 +/- 20mm | 900 +/- 20mm |
| 機械寸法、重量 | 約L1250×D1750×H1420mm 1,200kg | 約L1750×D1750×H1420mm 1,500kg |
| SMT ライン機器リスト
S10 は、はんだペースト プリンタ、SPI 検査システム、ピック アンド プレース機、リフロー オーブン、AOI 検査、および PCB ハンドリング システムを含む完全な SMT 生産ラインに統合できます。 I.C.T は、レイアウト設計、設置、トレーニング、アフターサポートをカバーする完全なターンキー ソリューションを提供します。
これは、メーカーが安定した効率的な完全自動化された SMT 生産ラインを構築するのに役立ちます。家庭用電化製品、自動車用電子機器、LED 製品、および産業用制御システムを製造する電子工場に適しています。フルライン ソリューションにより、高い歩留まりと一貫した製品品質が保証されます。
| 顧客成功ビデオ
I.C.T は、電源製造用にカザフスタンの顧客に全自動の SMT 生産ラインを納入することに成功しました。完全なラインには、SMT ローダー、全自動プリンター、SMT 配置機、リフロー オーブン、SMT コンベア、およびオフライン AOI システムが含まれています。
当社のエンジニアのアンディとビリーは、設置とトレーニングのサポートのために顧客の工場に出向きました。彼らは、スムーズな生産開始を保証するために、マシンのセットアップ、生産デバッグ、オペレーターのトレーニングを通じてチームを指導しました。
お客様は試運転後に量産を開始し、SMT ライン全体の安定した性能を確認しました。
| サービスとトレーニングのサポート
I.C.T は、設置、プログラミング サポート、オペレーター トレーニング、リモート技術サポートを含む、ヤマハ SMT マシンの完全なライフサイクル サービスを提供します。当社の海外エンジニアリングチームは、生産上の問題に対して迅速に対応します。
また、SMTのラインレイアウト計画、プロセスの最適化、生産効率の向上もサポートします。トレーニングには機械の操作、メンテナンス、基本的なトラブルシューティングが含まれており、お客様が独立した生産能力を迅速に構築できるように支援します。
|お客様の声
お客様は、ヤマハ S10 SMT マシンの安定したパフォーマンスと簡単な操作を高く評価しています。また、専門的な設置とトレーニングのサポートを提供する I.C.T エンジニアも高く評価しています。迅速な応答時間と明確な技術ガイダンスにより、お客様はスムーズに生産を開始できます。
多くのお客様が、優れた機械品質、信頼性の高いパッケージング、安定した長期稼働パフォーマンスを強調しています。機器の信頼性とグローバルなサービスサポートの組み合わせにより、長期的な協力における強い信頼が生まれます。
|認証と規格
すべての I.C.T SMT の機器統合ソリューションは、厳格な国際規格に基づいて製造されています。当社はCE認証、RoHS準拠、ISO9001品質マネジメントシステム認証、および複数の技術特許を取得しています。
これらの認証により、安定した機械の品質、安全な操作、および世界的なエレクトロニクス製造要件への準拠が保証されます。
| I.C.T の会社と工場について
I.C.T は、強力な研究開発、製造、およびグローバル サービス能力を備えたプロフェッショナルな SMT 工場ソリューション プロバイダーです。当社は大規模なエンジニアリングおよび生産チームを擁し、世界 80 か国以上の顧客にサービスを提供しています。
当社の工場では、原材料の管理から最終機械のテストに至るまで、厳格な品質検査プロセスに従っています。継続的なイノベーションと急速なビジネス成長により、当社は自動車エレクトロニクス、LED、家庭用電化製品、産業用制御などの業界にわたって、世界中で 1,700 を超える顧客をサポートしています。
当社は、世界的なメーカーに安定的、効率的、かつインテリジェントな SMT 生産ソリューションを提供することに取り組んでいます。
