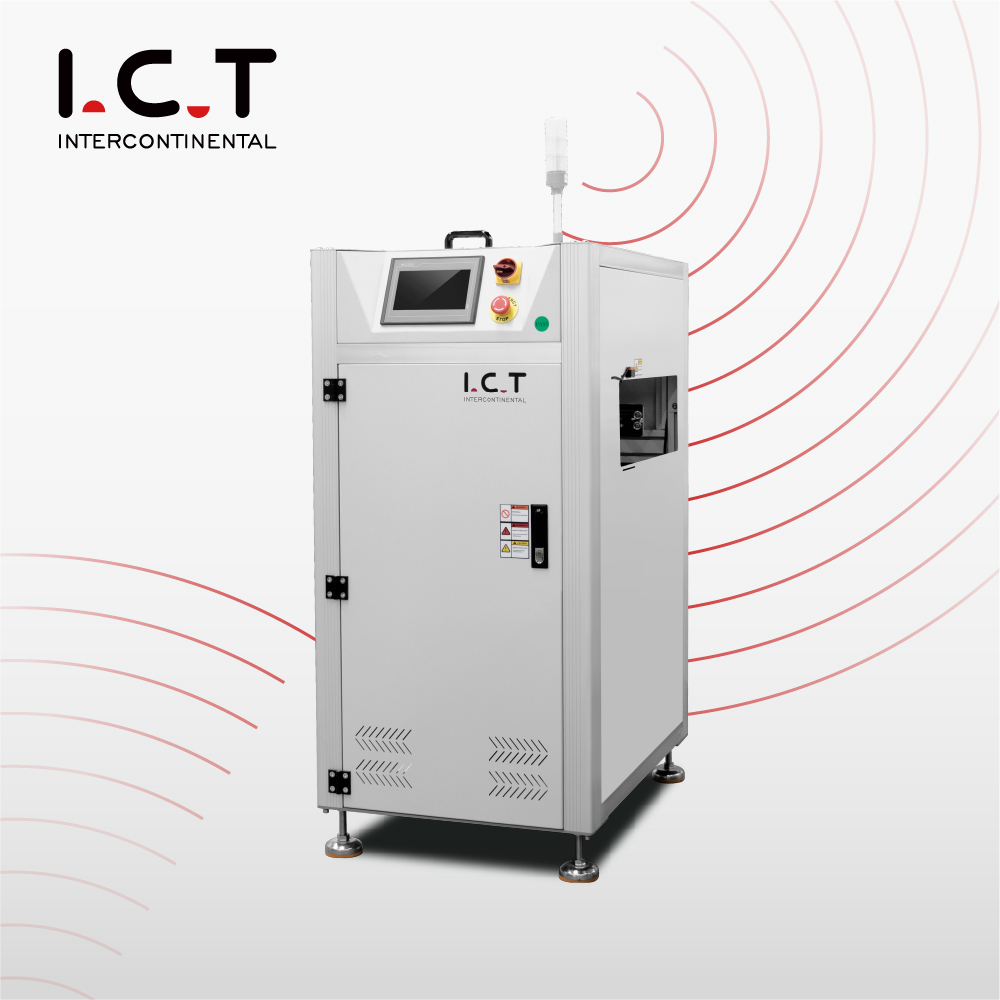

| 90 度 SMT PCB ボード回転 コンベヤー
90 度の SMT PCB 基板回転 コンベヤー は、SMT 生産ライン内で PCB をシームレスにリダイレクトするように設計されています。 PCB を 90 度、180 度、または 270 度回転させても、異なる生産チャネル間のスムーズな移行が可能になります。調整可能な幅コントロールを装備しており、さまざまなPCBサイズに対応できます。堅牢なスチール構造と SMEMA 互換性により、自動化された生産ラインに簡単に統合でき、ダウンタイムが削減され、全体的な効率が向上します。
| 製品の詳細な機能
ａ．方向の柔軟性による効率的な PCB フロー
このコンベアにより、PCB の正確な方向変更が可能になり、生産ライン内の異なるチャネル間のスムーズな移行が容易になります。 PCB を 90、180、または 270 度で回転できるため、実稼働環境に適応する柔軟性が得られます。この方向の柔軟性は、SMT ラインのレイアウトを最適化し、全体的なスループットを向上させるために不可欠です。
b.調整可能な幅で多用途に対応
90 度 SMT PCB ボード ターニング コンベヤー には調整可能な幅コントロールが装備されており、さまざまな PCB サイズに対応できる多用途性を備えています。生産ラインで幅の狭い PCB を扱う必要があるかどうかに関係なく、コンベアを調整してスムーズで効率的な動作を確保し、さまざまな生産工程に最適なパフォーマンスを提供できます。
c.シームレスな SMEMA 互換性
このマシンは SMEMA 標準と完全に互換性があり、SMT 生産ライン内の他のマシンとのスムーズな通信と統合を保証します。 PCB ローダー、ピックアンドプレース機、リフローオーブンのいずれを使用する場合でも、コンベアは自動化システムにシームレスに適合し、生産プロセス全体の合理化に役立ちます。
d.低メンテナンスで信頼性の高いパフォーマンス
90 度の SMT PCB 基板回転 コンベヤー は、要求の厳しい環境でも継続的に高性能を動作できるように設計されています。堅牢な設計により安定したパフォーマンスが保証され、メンテナンスの手間がかからない機能によりダウンタイムが最小限に抑えられます。耐摩耗性のコンポーネントとメンテナンスが簡単な構造により、長期的な信頼性が保証され、生産ラインのスムーズな稼働が維持されます。
LED 検査灯、金属チェーンコンベア、イオナイザーファンが準備が整っています。自動幅モーターとセグメント搬送制御は、特別な要件に対応します。すべてのオプションは完全にテストされて到着します。これらの選択により、smt mini PCB マガジン ローダーはあらゆる SMT レイアウトに正確に一致します。
| 仕様
| 仕様 | 型式 TC350 | 型式 TC460 |
|---|---|---|
| 寸法(mm) | 7007301200 | 8008001200 |
| PCB サイズ(mm) | 5050400*350 | 5050530*460 |
| サイクルタイム | 約15秒 | 約15秒 |
| ベルトタイプ | 丸ベルトまたは扁平ベルト | 丸ベルトまたは扁平ベルト |
| 制御システム | PLC | PLC |
| 力 | 最大250VA | 最大250VA |
| 輸送時の高さ | 900±20mm (または顧客指定) | 900±20mm (または顧客指定) |
| PCB 方向 | LからR、またはRからL | LからR、またはRからL |
| コミュニケーション | 内外両方の SMEMA | 内外両方の SMEMA |
| 電源 | 1PH AC220V 50/60Hz（オプション：110V～380V） | 1PH AC220V 50/60Hz（オプション：110V～380V） |
| 重さ | 170kg | 220kg |
| オプション | 自動幅調整 | 自動幅調整 |
※I.C.Tは品質・性能向上に努めておりますが、仕様・外観は予告なく更新する場合がございます。
| SMT ライン機器リスト
当社は、 完全自動、高速、超信頼性の高い PCBA 製造を提供する当社の実証済みのセットアップは、PCB ローダ アンローダーから始まり、完璧なはんだペースト塗布のための精密自動プリンターに移行し、正確な部品配置のための スマート SMT 組立ラインを提供します。 LED SMT 機械に続き、 強力なはんだ接合のための 真空リフローはんだ 付けを経て、 あらゆる欠陥を検出するためのすべてのマシンがシームレスに通信するため、労力が軽減され、初回パスの歩留まりが向上します。この完全なソリューションは、自動車、医療、消費者、および LED の業界標準を満たしながら、運用コストを低く抑え、稼働時間を極めて高く保ちます。 AOI 試験機で終わります。
| お客様の成功事例 - ドイツでの SMT ライン配信の成功

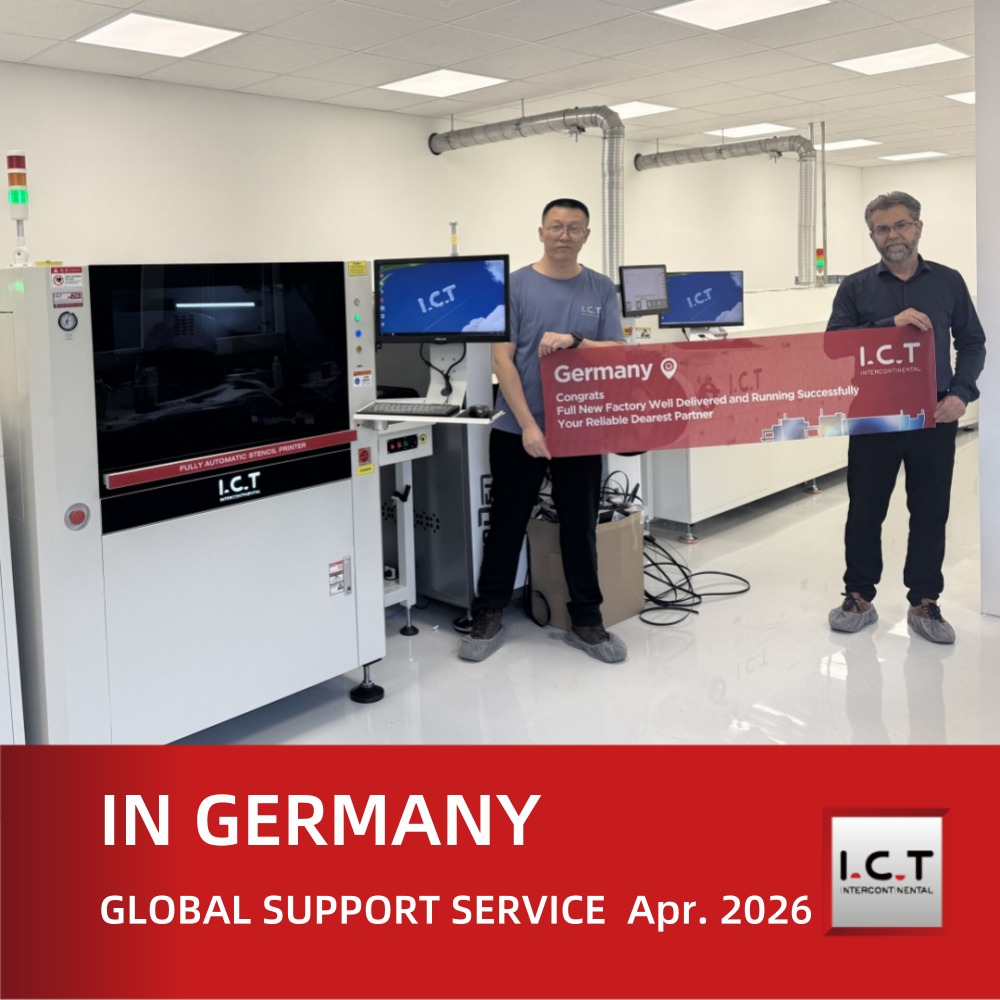

I.C.T は、2026 年 4 月にドイツの LED 業界の顧客に完全自動化された SMT 生産ラインを納入しました。当社のエンジニアリング チームは、90 度 SMT PCB 基板旋削 コンベヤー、ピック アンド プレース マシン、ステンシル装置、リフロー オーブンを含むライン全体の設置とトレーニングを含むオンサイト技術サポートを提供しました。お客様は、導入後の生産効率の顕著な向上と運用遅延の減少を実感しました。
| オンサイトのサポートとトレーニング
I.C.T は、90 Degrees SMT PCB Board Turning コンベヤー を生産ラインにスムーズに統合できるように、オンサイト設置およびトレーニング サービスを提供します。当社のエンジニアは、セットアップをガイドし、チームが機器を効率的に操作および保守できるようにするための実践的なトレーニングを提供します。また、発生する可能性のある問題に対処するため、24 時間年中無休のリモート テクニカル サポートを提供し、生産への中断を最小限に抑えます。
| お客様からの賞賛
「I.C.Tのエンジニアは、新しいPCBハンドリング装置の設置中、非常にプロフェッショナルでした。90度のSMT PCB基板回転コンベヤーにより、生産ラインの流れが改善され、ダウンタイムが大幅に短縮されました。私たちの質問に対する彼らの迅速な対応と、装置の優れた梱包も高く評価されました。」 – 自動車分野の顧客に満足。
| 世界的な認証と品質基準
I.C.T の 90 度 SMT PCB 基板旋削 コンベヤー は、CE、RoHS、ISO9001 などの業界標準を満たすことが認定されています。これらの認証により、当社の機器が高品質、安全性、環境基準を満たしていることが保証され、お客様の生産ラインに信頼性が高く準拠したソリューションを提供します。
| I.C.T と当社の製造能力について
I.C.T は、高品質の SMT および DIP ソリューションを提供する世界的リーダーです。 20年以上の経験を持つ当社は、エレクトロニクス業界向けの高度な機器の設計と製造を専門としています。当社の製造施設には最先端の技術が導入されており、最高レベルの性能と信頼性を保証するために厳格な品質管理基準を維持しています。 70 か国以上の顧客にサービスを提供し、さまざまな業界にわたって生産効率を最適化するカスタマイズされたソリューションを提供しています。
