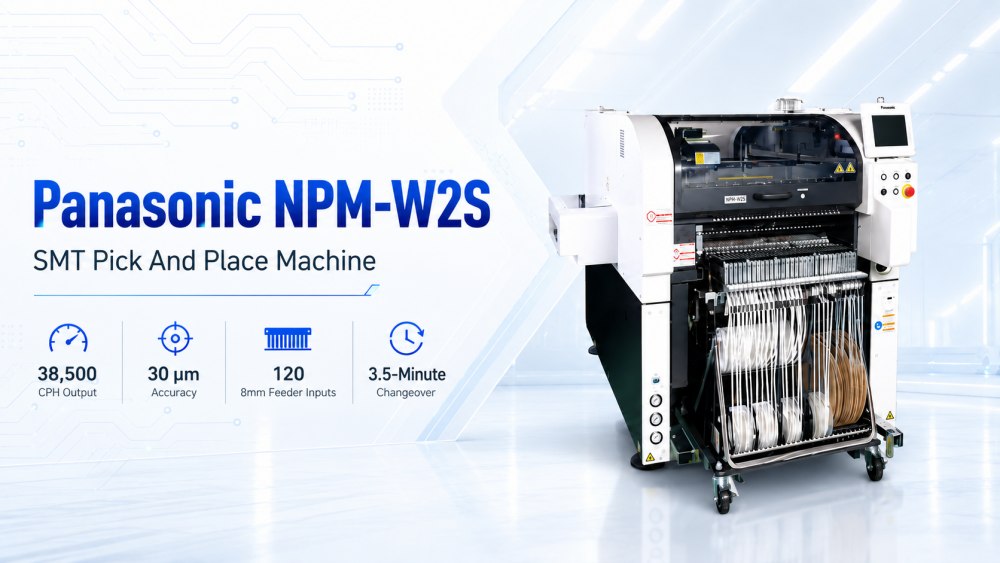

NPM-W2S パナソニック Smt ピック アンド プレイス マシンは、より短いセットアップ時間で柔軟な SMT 生産を必要とする工場向けに構築されています。 NPM-W2プラットフォームを採用していますが、よりシンプルなシングルビーム構造を採用し、ラインの拡張性と管理性を向上させています。この機械は、製品バッチが小さくなり、工場で作業間の切り替えを迅速に行う必要がある場合に役立ちます。 120 個の 8 mm フィーダ入力をすべてサポートし、出力は最大 38,500 CPH、配置精度は 30 μm です。一般的な SMT ジョブ用に手頃な価格のパナソニック smt マシンを必要とするメーカーにとって、NPM-W2S は速度、柔軟性、フィーダー容量、生産制御の実用的なバランスを提供します。
NPM-W2S は NPM-W2 プラットフォームをベースとしていますが、よりシンプルで柔軟な生産セットアップを実現するためにシングルビーム構造を使用しています。この設計は、ライン全体を高価にしたり複雑にしたりせずに、1 つのラインでより多くのプラットフォームを必要とする顧客に役立ちます。一般的なセットアップで利用可能なフィーダー容量を増やし、切り替え圧力を軽減するのに役立ちます。多くのモデルを小ロットで生産する工場にとって、これは非常に現実的な方向です。 1 つの大規模なセットアップが完了するのを待つ代わりに、チームはより柔軟に生産を手配できます。これにより、Panasonic ピック アンド プレイス マシンは最新の多品種 SMT 生産に適したものになります。
NPM-W2S は、自動化機能によりモジュールあたり 3.5 分の切り替え能力を備え、効率的な切り替えをサポートします。 SMT の生産では、特に工場に多くの製品モデルがある場合、段取り替え時間が静かに 1 日あたりの生産能力を大量に消費する可能性があります。切り替えが高速化すると、オペレータは待ち時間が減り、手動ステップの繰り返しが減り、あるジョブから別のジョブに移行できるようになります。これは、注文量が必ずしも多くないものの、製品の多様性が高い顧客にとって重要です。優れた自動ピック アンド プレース マシンは、生産中に高速に動作するだけではありません。また、各製品の切り替え後に工場を迅速に再起動するのにも役立ちます。
NPM-W2S は最大 38,500 CPH に達し、30 μm の配置精度を提供します。また、積み重ね可能なスティック フィードのサポート、100N の配置力、およびピン イン ペースト照明による奇数フォーム機能もサポートしています。これらの機能は、マシンが単純なチップ配置以上の処理を行うのに役立ちます。 PCB に混合コンポーネントや特殊な取り付けニーズが含まれる場合、さまざまな SMT の製造要件をサポートできます。シートの自動ピック アンド プレース マシンでは、さまざまなジョブにわたって生産がスムーズに行われなければならないため、安定した取り付けと優れたコンポーネント サポートが重要です。これにより、工場は毎日のスケジュールや将来の製品変更を計画する際に、より自由度が高くなります。
NPM-W2S は、作業指示レベルから参照レベルまでの追跡と追跡をサポートし、工場がルート制御をより明確に管理できるようにします。これは、より優れたプロセス記録、品質チェック、バッチ管理を必要とする生産チームに役立ちます。現代のエレクトロニクス製造においては、顧客は問題がどこで発生し、その防止方法を知りたいと考えているため、トレーサビリティの重要性が高まっています。配置データが完全な SMT プロセスにリンクされると、エンジニアは生産履歴をより簡単に確認できます。これにより、品質管理が向上し、ライン全体が推測に依存することが少なくなります。急速に成長している工場にとって、トレーサビリティは特別なことではありません。これは必要である。
この機械は、コンポーネントのアライメント、チップ厚さ検査、および 3D 共平面性検査を 1 つのパスに組み合わせるパナソニックのカメラ技術を使用しています。これにより、機械は配置プロセス中に主要なコンポーネントの状態をチェックできるため、生産性と品質の向上に役立ちます。認識が向上すると、取り付け不良、高さの間違い、コンポーネントの位置の不安定などのリスクが軽減されます。小さな部品やコンポーネントが混在するボードの場合、この機能は配置の一貫性を保つのに役立ちます。 NPM-W2S パナソニック Smt ピック アンド プレイス マシンは、出力だけに焦点を当てているわけではありません。また、欠陥がリフローはんだ付けやその後の検査に移行する前の品質管理もサポートします。
| 仕様
NPM-W2 の重複機能を共有し、2 つのビームのうち 1 つを削除
最大 38.5k CPH の高出力に加え、積み重ね可能なスティック フィードのサポート、100N の配置力、およびピン イン ペースト照明を備えた奇数フォーム機能も備えています。
自動化機能によるモジュールごとの効率的な 3.5 分の切り替え機能
作業指示レベルから参照レベルまで追跡してルート制御を完了します
受賞歴のあるカメラ技術により、コンポーネントのアライメント、チップの厚さ、3D 共平面性検査が単一パスに統合され、高い生産性と品質が確保されます。
| 形名ID | NPM-W2S |
|---|---|
| 形番 | NM-EJM5E |
| PCB 寸法(mm) * | 1レーン一括 取付：L50×W50～L750×W550 2位置取付：L50×W50～L350×W550 ［※1］ |
| PCB 寸法(mm) * | デュアルレーン デュアル搬送（バッチ）：L 50 × W 50 ～ L 750 × W 260 デュアル搬送（2 ポジション）：L 50 × W 50 ～ L 350 × W 260 シングル搬送（一括）：L 50 × W 50 ～ L 750 × W 510 シングル搬送（2 ポジション）：L 50 × W 50 ～ L 350 × W 510 [*1] |
| 電源 | 三相AC200、220、380、400、420、480V 2.8kVA |
| 空圧源 * | 0.5MPa、200L/min（ANR） ［※2］ |
| 寸法(mm) * | W 1,280 [*3] × D 2,332 [*4] × H 1,444 [*5] [*2] |
| 質量 | 2,470kg（本体のみ：オプション構成により異なります） |
※最高速度などの数値は使用条件により異なる場合があります。
※詳しくはI.C.Tまでお問い合わせください。
