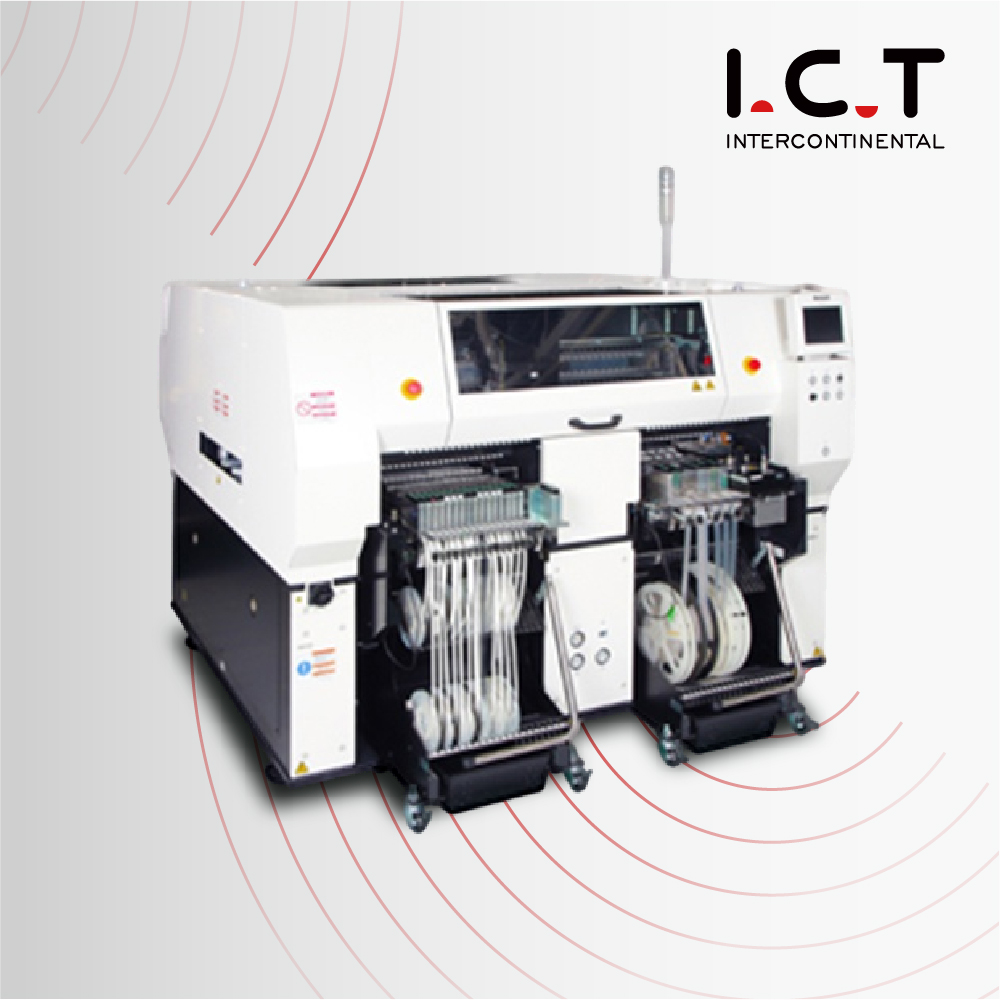

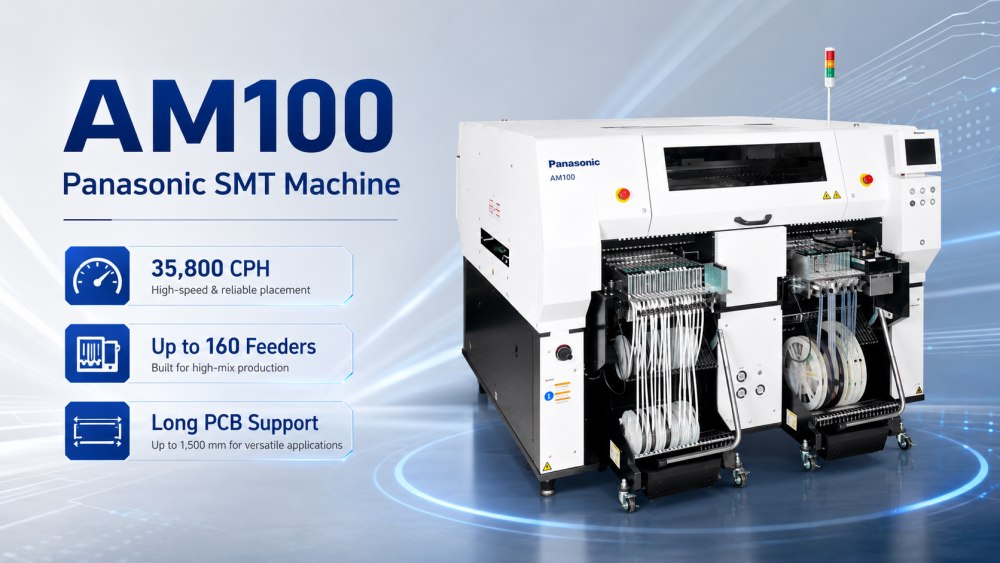

パナソニック AM100 Smt 格安自動 PCB ピックアンドプレース機

導入

パナソニック AM100

AM100 は、コスト効率が高く、段階的に拡張可能な、多品種の SMT ソリューションにおいて、顧客がパナソニックに期待する機能、柔軟性、信頼性の高い基準を維持しています。生産を開始するために必要なマシンは 1 台だけで、需要の変化に応じてユニットやテクノロジーを簡単に追加できます。

AM100 での生産の実行中に次の製品を準備する柔軟性が得られ、ノンストップ切り替えが可能になり、柔軟性の高いさまざまな構成とコンポーネント供給タイプを使用できるようになります。AM100 では、Feeder Anywhere および Nozzle Anywhere 機能により、柔軟なセットアップがさらに強化されています。大型基板も処理でき、部品厚さカメラ、自動サポートピン交換、PCB 反り検出、トレイ検証などの高度な機能も利用できます。

パナソニック PCB ピックアンドプレイスマシン

シングルヘッド (シングルビーム) により、0402mm ～ 120x90x28mm の印象的なコンポーネントアレイを配置可能
大型コネクタ、異形コンポーネント、PoP などの高度なパッケージングタイプを配置可能
フィーダー、多機能ノズル、チャックをCM、NPMシリーズと交換可能
コスト効率が高く高品質な生産

モデルID	午前100時
モデル番号。	NM-EJM4D
PCB 寸法(mm)	縦50×横50～縦510×横460
配置速度	35,800 cph (0.1006 秒/チップ)、12,200 cph (0.295 秒/QFP) 12mm以下）
配置精度 (Cpk1)	±40μm/チップ ±50μm/QFP 12mm以下 ±30μm/QFP 12mm以上 32mm以下
部品供給：テーピング※	(テープ：4/8mmテープ(小リール)) テープフィーダー仕様：最大100本160 トレイフィーダ仕様：最大 160 枚120 [*1]
コンポーネント供給: スティック *	テープフィーダ仕様 : 最大トレイフィーダ仕様：最大40枚30[*1]
コンポーネント供給: トレイ *	トレイフィーダ仕様：Max.20 [1] 手動設定トレイ仕様：Max.20 [2] （固定フィーダベース用オプション）
部品寸法 (mm)	0402チップ [3] ～L120×W90またはL150×W25(T=28) [4])
PCB 交換時間	4.0秒（背面に実装部品がない場合）
電源	三相AC200/220V±10V、AC380/400/420/480V±20V 2.0kVA
空気圧源	Min.0.5MPa～Max.0.8MPa、200L/min(ANR)
寸法 (mm) *	幅1,970×奥行き2,019 [5] ×高さ1,500 [6]

※最高速度などの数値は使用条件により異なる場合があります。

※詳しくはI.C.Tまでお問い合わせください。

よくある質問：

Q: PCB のピックアンドプレイスマシンとは何ですか?

PCB (プリント基板) アセンブリの分野において、ピックアンドプレースマシンは、電子コンポーネントをピックアップし、それらを PCB 上に正確に配置するという正確なタスクのために設計された自動デバイスです。表面。これらのマシンは、表面実装テクノロジー (SMT) プロセスの重要なコンポーネントであり、抵抗、コンデンサ、集積回路などのコンポーネントを PCB 上に正確に配置することが容易になります。

Q: SMT はどのブランドのピックアンドプレースマシンですか?

「SMT」（表面実装技術）という用語は製造プロセス自体を指しており、特定のブランドのピックアンドプレースマシンとは関係ありません。さまざまな老舗メーカーが、SMT アセンブリ用のピックアンドプレースマシンを製造しています。この分野の著名なブランドには、ヤマハ、JUKI、シーメンス、パナソニック、Mycronic、Assembleon (現在は Kulicke & Soffa の一部) などがあります。これらのメーカーは、それぞれ独自の機能と特徴を備えたさまざまなピックアンドプレースマシンモデルを提供しています。

Q: ピックアンドプレースマシンの精度はどの程度ですか?

ピックアンドプレースマシンの精度は、特定のモデルやメーカーによって異なります。最新のピックアンドプレースマシンは、通常 20 ～ 50 マイクロメートル (μm) の範囲内に収まる高レベルの精度を実現するように設計されています。この驚くべき精度により、コンポーネントが PCB 上に細心の注意を払って配置され、エレクトロニクス製造業界が要求する厳しい品質基準を満たしていることが保証されます。

Q: ピックアンドプレースマシンの役割は何ですか?

PCB アセンブリにおけるピックアンドプレースマシンの主な役割は、一般に表面実装デバイス (SMD として知られる) 電子部品をプリント回路上に正確に配置するプロセスを自動化および最適化することです。ボード (PCB)。これらの機械は、電子回路の効率的、高速、一貫した組み立てを実現する上で極めて重要な役割を果たします。これらは、コンポーネントが PCB 設計に従って正確に配置されることを保証するのに役立ち、それによって生産効率が向上し、電子デバイスの生産において厳格な品質管理が維持されます。
