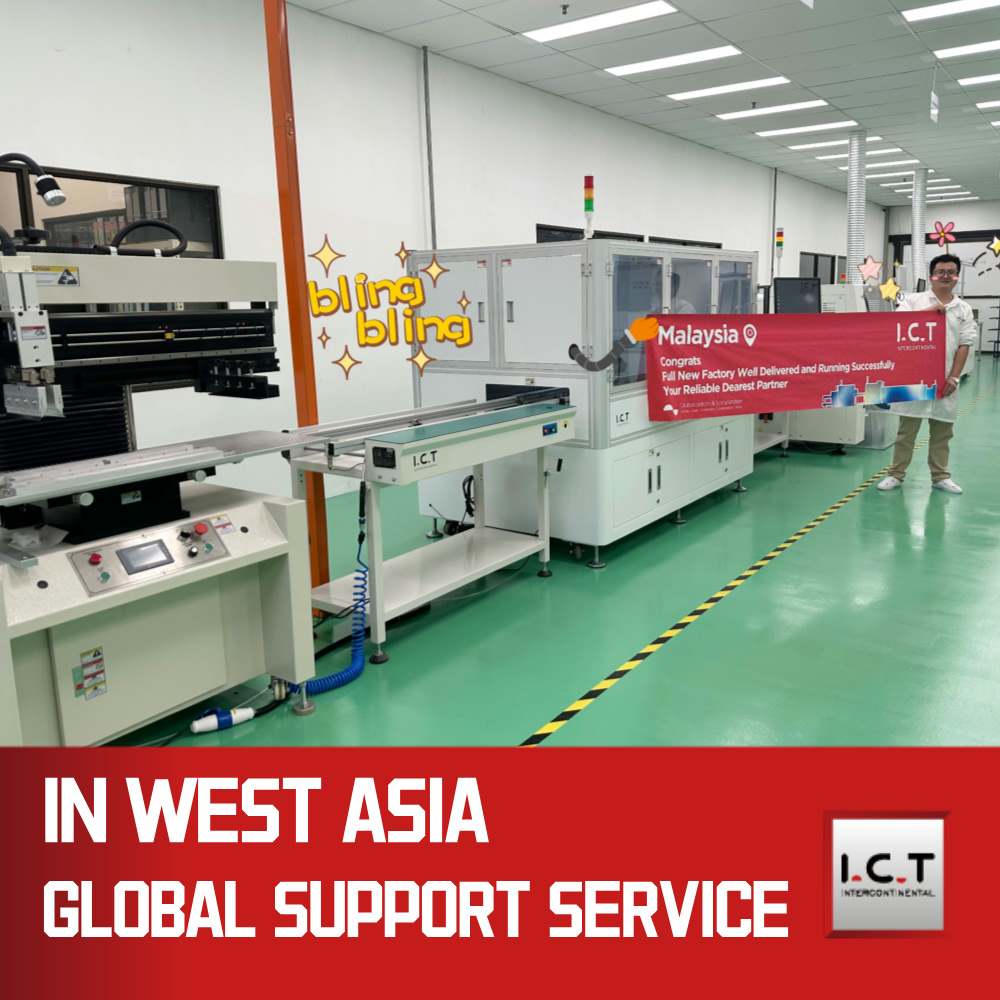

エレクトロニクスの生産効率を向上させたいと考えていますか?適切な SMT ラインを設計することは、成功のために非常に重要です。 SMT ラインには、はんだペースト印刷、部品配置、リフローはんだ付け、検査システムなどの複数のプロセスが統合されています。
適切な設計は、効率、品質、コストに大きな影響を与えます。この投稿では、レイアウト オプション、自動化レベル、および重要な基板要素に焦点を当てて、SMT ラインを効果的に設計する方法を検討します。また、インテリジェントな SMT ソリューションのリーダーである I.C.T からの洞察も得られます。
効果的な SMT ラインを設計するには 、生産目標について慎重に検討する必要があります。これらの目標を理解することは、設計の選択を形作るのに役立ちます。考慮すべき重要な側面をいくつか示します。
生産量: 大量生産と少量生産
生産量は、SMT ラインのレイアウトと自動化レベルを決定する上で重要な役割を果たします。
● 大量生産: 大量生産を目指すメーカーにとって、効率は最も重要です。これは多くの場合、完全に自動化されたシステムを選択することを意味します。これらのラインは継続的に稼働できるため、人件費が削減され、スループットが向上します。たとえば、I.C.T の完全自動ソリューション (I.C.T-5151 プリンタなど) は、大量のバッチを効果的に処理できるように設計されています。
● 少量生産: 対照的に、少量生産では多くの場合、より多くの手動プロセスが必要になります。これは試作やカスタムオーダーではよくあることです。ここでは柔軟性が鍵となります。半自動機械を使用すると、異なる製品間の素早い切り替えが可能になります。この適応性により、大幅なダウンタイムを発生させることなく、さまざまな顧客の要求に応えることができます。
SMT のライン設計をビジネス目標に合わせることが重要です。これにより、貴社の生産能力が市場の需要を確実に満たすことができます。これに対処する方法は次のとおりです。
1. 市場の需要: 現在の市場トレンドを理解することは、どの製品に焦点を当てるかを決定するのに役立ちます。たとえば、スマート デバイスの需要が急増した場合、SMT ラインはこれらの製品用のコンポーネントを効率的に生産できる必要があります。
2. 製品タイプ: 製品が異なれば、必要なアプローチも異なります。高密度の PCB には高度な配置マシンが必要になる場合がありますが、より単純な設計は基本モデルで機能します。製造する製品の種類を知ることは、装置の選択に役立ちます。
3. スケーラビリティ: ビジネスの成長に合わせて、SMT ラインも適応する必要があります。モジュラー設計により、アップグレードや拡張が簡単に行えます。これは、システム全体をオーバーホールすることなく、新しいマシンや機能を追加できることを意味します。
デザイン面 | 大量生産 | 少量生産 |
自動化レベル | 完全に自動化されたシステム | 半自動または手動システム |
柔軟性 | 柔軟性が低く、効率を重視 | 柔軟性が高く、素早い切り替えが可能 |
コスト構造 | スケールによるユニットあたりのコストの削減 | ユニットあたりのコストは高いが、適応性がある |
必要な機器 | スピードを追求した先進の機械 | 手動サポート付きの基本的な機械 |
これらの要素を考慮することで、現在および将来の生産目標の両方を満たす、バランスのとれた SMT ラインを作成できます。この思慮深いアプローチにより、効率が向上するだけでなく、製品全体の品質も向上します。
適切な設計は、特定のビジネス目標や市場のニーズと密接に一致していることを忘れないでください。生産量に焦点を当て、それを目標に合わせることで、SMT ラインの成功への準備が整います。
SMT 行に適切なレイアウトを選択することが重要です。それは効率、生産速度、全体的なワークフローに影響します。直線、U 字型、モジュラー デザインという 3 つの一般的なレイアウト オプションを見てみましょう。
説明と利点
直線的なレイアウトは、最も単純なデザインの 1 つです。機械を直線的に配置し、材料の流れをスムーズにします。
● シンプルさ: この設計は実装と管理が簡単です。
● 監視の容易さ: オペレーターはプロセス全体を簡単に監視でき、ボトルネックを迅速に特定できます。
ベストユースケース
線形レイアウトは、大量の少量混在の運用環境に最適です。たとえば、同じ製品を大量に製造する場合、このレイアウトは効率を最大化します。操作を合理化し、セットアップ時間を短縮し、無駄を最小限に抑えます。
説明と利点
U 字型レイアウトはコンパクトなデザインを提供し、ワークステーションを近づけます。このレイアウトにより、チーム メンバー間のコミュニケーションとコラボレーションが強化されます。
●省スペース：U字型により床スペースを効率的に利用できるため、より小さな面積に多くの機械を設置できます。
● マテリアルハンドリングの効率: マテリアルが移動する距離が短縮され、生産速度が向上します。
アドバンテージのシナリオ
このレイアウトは、I.C.T のモジュール式機器にとって特に有益です。柔軟性が必要な場合は、U 字型のデザインで素早い調整が可能です。さまざまな製品を小さなバッチで生産する環境に最適で、速度と適応性のバランスが取れています。
モジュール設計の説明
モジュール式レイアウトは、柔軟性と拡張性に重点を置いています。これらは、必要に応じて再配置できる独立したワークステーションで構成されています。
● 柔軟性: この設計により、異なる製品間の素早い切り替えが可能になります。
● 適応性: 生産ニーズが変化した場合でも、大きなダウンタイムを発生させることなくレイアウトを簡単に変更できます。
多品種少量環境のメリット
モジュール式レイアウトは、多品種少量の設定で威力を発揮します。これらにより、メーカーは市場の需要に迅速に対応できます。たとえば、新しい製品ラインが導入された場合、混乱を最小限に抑えて既存のレイアウトに統合できます。
SMT ラインのレイアウトを選択するときは、いくつかの要素を考慮してください。
● スペース: 施設のレイアウトと利用可能なスペースを評価します。
● ワークフロー: 効率的なマテリアル フローをサポートする設計を確保します。
● 製品タイプ: 製品が異なると、異なるセットアップが必要になる場合があります。
導入の成功例
I.C.T は、さまざまな業界でさまざまなレイアウトの実装に成功しました。たとえば、自動車エレクトロニクスでは、効率を高めるために U 字型のレイアウトがよく使用されます。対照的に、家庭用電化製品の大量生産では、直線的な設計の恩恵を受けることがよくあります。
レイアウトタイプ | 最適な用途 | 主な利点 |
リニア | 大量、少量混在 | シンプルさ、監視の容易さ |
U字型 | 柔軟で小規模なバッチ | 省スペースで効率的なハンドリング |
モジュラー | 多品種少量生産 | 素早い切り替え、適応性 |
SMT ラインを最適化するには、適切なレイアウトを選択することが不可欠です。各オプションには独自の利点があり、それらを理解することは、情報に基づいた意思決定を行うのに役立ちます。
SMT ラインを設計するときは、自動化レベルを理解することが重要です。手動、半自動、全自動システムの選択は、効率と生産能力に影響を与えます。これらのオプションを分析して、それらが本番環境の目標にどのように適合するかを見てみましょう。
手動システム
手動システムは、タスクを人間のオペレーターに大きく依存しています。
● 柔軟性: 素早い調整が可能で、少量生産に最適です。
● 初期コストが低い：初期投資が低く抑えられるため、スタートアップやプロトタイピングに適しています。
半自動システム
半自動システムは、手動プロセスと完全自動プロセスのバランスをとります。
● オペレーターの関与: これらのシステムは人間の介入を必要とするため、柔軟性を提供しながら生産を高速化できます。
● 小規模バッチに最適: さまざまな製品を少量生産する企業に最適です。
全自動システム
完全に自動化されたシステムが最初から最後まですべてを処理します。
● 効率: 継続的に動作し、スループットを最大化します。
● 一貫性: 自動化ラインにより一貫した品質が得られ、人的ミスが減少します。
I.C.T は、I.C.T-5151 や I.C.T-SM481 Plus などの高度な自動化ソリューションを提供します。これらの機械により生産効率が大幅に向上し、メーカーは高い需要に対応できるようになります。
手動および半自動システムは、特定のシナリオに最適な選択肢です。
● 少量のバッチとプロトタイプ: 少量生産する場合、または新しい設計をテストする場合、手動システムは必要な柔軟性を提供します。
● 初期コストの削減: これらのシステムは初期投資が少なくて済むため、中小企業でも利用しやすくなります。
たとえば、ユニークな電子製品を開発している新興企業は、半自動セットアップの恩恵を受ける可能性があります。これにより、完全に自動化されたラインに頼ることなく、設計変更に迅速に適応できます。
完全に自動化された SMT ラインには、特に大量生産の場合にいくつかの利点があります。
● コスト削減: 初期投資は高くなりますが、自動化により時間の経過とともに人件費が削減されます。
● 効率の向上: 自動化されたラインを 24 時間年中無休で稼働させることができ、生産量が大幅に向上します。
● 一貫した品質: 人間の介入が少なくなるため、欠陥が発生する可能性が低くなります。
I.C.T-5151 や I.C.T-SM481 Plus などの I.C.T の完全自動ソリューションは、これらの利点を例示しています。これらは既存のワークフローにシームレスに統合され、信頼性の高いパフォーマンスと高品質の出力を提供します。
SMT ラインの品質を維持するには、検査システムの統合が不可欠です。
● AOI および SPI の役割: 自動光学検査 (AOI) およびはんだペースト検査 (SPI) システムは、プロセスの初期段階で欠陥を検出するのに役立ちます。
● 品質保証: これらのシステムにより、コンポーネントが正しく配置され、はんだが均一に塗布されることが保証されます。
I.C.T の検査技術は、欠陥を減らす上で重要な役割を果たします。これらのシステムを導入することで、メーカーは問題が拡大する前に問題を発見し、高品質の製品を保証できます。
自動化レベル | 主な特長 | ベストユースケース |
マニュアル | 高い柔軟性、低コスト | 試作、少量生産 |
半自動 | オペレーターの関与、適度なコスト | 小ロット、多様な製品 |
全自動 | 高効率、安定した品質 | 大量生産 |
SMT 行に適切な自動化レベルを選択することが重要です。各オプションには独自の利点があり、それらを理解することは、生産能力をビジネス目標に合わせて調整するのに役立ちます。
SMT ラインを設計する場合、いくつかの基板要因が生産の全体的な効率と品質に大きな影響を与えます。これらの要因を理解することは、プロセスを最適化し、製品の信頼性を高めるのに役立ちます。
パネルサイズの重要性
SMT 行ではパネル サイズが重要です。それはレイアウト、機械の選択、全体的な生産効率に直接影響します。
● スペースの最大化: 適切なパネル化により、ワークスペースをより有効に活用できます。これにより、スループットが向上し、無駄が削減されます。
● 互換性: パネルが SMT ラインで使用されている機械に適切に適合することを確認してください。この互換性により、処理の問題が最小限に抑えられ、ワークフローが改善されます。
効果的なパネライゼーションのためのガイドライン
スペースと効率を最大化するには、次のガイドラインを考慮してください。
● 標準サイズ: 可能な場合は業界標準のパネル サイズを使用します。これにより、既存の機器との統合が容易になります。
● 取り扱いのための設計: パネルが取り扱いやすいように設計されていることを確認し、SMT ラインでの輸送中の損傷のリスクを最小限に抑えます。
● レイアウトの最適化: パネル上にコンポーネントを配置し、組み立て中の再配置の必要性を最小限に抑えます。
基準の役割
基準点は、PCB 上にコンポーネントを正確に配置するのに役立つ基準点です。これらは組み立て中に位置合わせを維持するために不可欠です。
● 精度: 基準を適切に配置すると、コンポーネントが正しく配置され、位置ずれの可能性が低くなります。
● 効率: 基準点は明確な基準点を提供することで、自動機械のセットアップ プロセスを合理化します。
基準設計のベストプラクティス
信頼性の高いアセンブリを確保するには、基準設計に関する次のベスト プラクティスに従ってください。
● サイズと形状: 基準の標準サイズと形状を使用して、さまざまなボード間で一貫性を確保します。
● 配置: 組み立てプロセス中の干渉を避けるために、基準をコンポーネント領域から離して配置します。
● コントラスト: 検査システムによる検出を容易にするために、基準が PCB 表面に対して高いコントラストを持っていることを確認します。
エッジクリアランスの重要性
エッジクリアランスとは、PCB のエッジとコンポーネントの間の距離を指します。この要素は、機械の取り扱いと熱性能にとって非常に重要です。
● 機械の取り扱い: 適切なエッジクリアランスにより、加工中のコンポーネントの損傷を防ぎます。また、機械が基板を簡単に掴んで搬送することも可能になります。
● 熱性能: 十分なクリアランスにより、リフロープロセス中の均一な加熱が維持され、欠陥のリスクが軽減されます。
熱質量のバランスをとる
熱質量のバランスをとることは、最適なリフロー条件を達成するために不可欠です。
● 均一な加熱: PCB の設計により、リフロー段階での均一な加熱が可能になります。これにより、はんだブリッジやコールドはんだ接合などの問題が防止されます。
● 材料の選択: 効率的な熱伝達をサポートし、生産中の一貫した熱プロファイルに貢献する材料を選択します。
ボードファクター | 主な考慮事項 | SMT 行への影響 |
パネライゼーション | 標準サイズ、取り扱いに配慮した設計 | スペースを最大限に活用し、ワークフローを改善します |
基準の配置 | サイズ、形状、コントラスト | コンポーネントの配置精度を向上 |
エッジクリアランス | PCB エッジからの距離 | 損傷を防ぎ、熱性能をサポート |
熱質量 | 均一加熱、材質選択 | 欠陥を減らし、品質を保証します |
これらの基板要素に注意を払うことで、SMT ラインの設計と効率を大幅に向上させることができます。それぞれの要素は、高品質の生産と信頼性の高い組み立てを保証する役割を果たします。
品質管理は、あらゆる SMT ラインの重要な要素です。これにより、製品が必要な基準を満たしていることが保証され、コストのかかる欠陥の防止に役立ちます。一般的な欠陥、その防止戦略、および堅牢な品質管理手段を実装することの重要性を探ってみましょう。
潜在的な欠陥の概要
SMT アセンブリでは、製造中にいくつかの欠陥が発生する可能性があります。最も一般的なものには次のようなものがあります。
● 不十分なはんだ: これは、十分なはんだが適用されていない場合に発生し、電気的接続が弱くなります。
● 位置ずれ: コンポーネントが正しく配置されていない可能性があり、その結果、性能低下や故障が発生する可能性があります。
早期発見と予防のための戦略
これらの欠陥を最小限に抑えるには、効果的な品質管理システムを導入することが不可欠です。以下にいくつかの戦略を示します。
●定期検査：組立工程中に頻繁に検査を実施し、問題を早期に発見します。
● オペレーターのトレーニング: オペレーターが機械の取り扱いと潜在的な欠陥の理解に関して十分なトレーニングを受けていることを確認します。
● テクノロジーの活用: 高度な監視システムを統合して、リアルタイムで異常を検出します。これにより、欠陥が見逃される可能性が大幅に減少します。
SPI と AOI の重要性
はんだペースト検査 (SPI) と自動光学検査 (AOI) は、SMT ライン全体で高品質を維持するために重要です。
● SPI: この技術は、部品を配置する前に、PCB 上のはんだペーストの量と配置をチェックします。リフロープロセス前に不足したはんだを特定するのに役立ちます。
● AOI: コンポーネントが配置された後、AOI システムは正しい位置とはんだの品質を検査します。アセンブリを損なう可能性のある位置ずれや欠陥を検出することができます。
データ分析による継続的改善
品質管理を継続的に改善するには、データ分析の活用が不可欠です。
● フィードバック ループ: フィードバック ループを実装して、欠陥データを分析し、傾向を特定します。これにより、プロセスに対するプロアクティブな調整が可能になります。
● I.C.T のテクノロジー: I.C.T は、データ分析ツールを SMT ラインに統合する高度なソリューションを提供します。これらのツールは、メーカーがパフォーマンス指標を追跡し、長期的に品質を向上させるのに役立ちます。
品質管理措置 | 目的 | 利点 |
SPI | はんだペーストの塗布をチェックします | はんだ不足を防止 |
AOI | 部品の配置とはんだ付けを検査します | 位置ずれや欠陥を検出 |
データ分析 | 不良傾向を分析 | 継続的な改善をサポート |
品質管理に重点を置くことで、メーカーは SMT ラインの信頼性を大幅に高めることができます。これらの対策を導入すると、欠陥が減るだけでなく、全体的な効率と顧客満足度も向上します。
適切な SMT ラインを設計するには、レイアウト、自動化レベル、および基板要素を慎重に考慮する必要があります。
各要素は生産効率と品質において重要な役割を果たします。
SMT ライン設計を最適化すると、競争上の優位性が大幅に向上します。
適切に設計された SMT ラインは、生産性を向上させるだけでなく、高品質の出力を保証します。
A: 最も一般的なレイアウトは直線、U 字型、およびモジュール式の設計で、それぞれがさまざまな生産ニーズに適しています。
A: 自動化レベルが高くなると、手作業が減り、エラーが最小限に抑えられるため、効率が向上し、生産の高速化につながります。
A: 互換性と効率を確保するために、パネルのサイズ、コンポーネントの種類、自動化レベル、検査システムを検討してください。
A: SPI および AOI システムを実装し、定期的な検査を実施し、継続的な改善のために欠陥データを分析します。
A: パネル化によりスペースが最大化され、取り扱いが改善され、生産中にリソースを効率的に使用できるようになります。
