エレクトロニクス製造において、コーティングおよびディスペンス装置を選択することは重要な役割を果たします。あなたの選択は、収量だけでなく、PCBA 生産の長期的な信頼性とコストにも影響します。たとえば、熱サイクル試験や塩水噴霧試験では、機器がコーティングが温度変化に耐え、腐食に耐えることを保証する必要があることがわかります。信頼性の高い機械は、耐久性のある製品を製造するために不可欠な強力な接着を実現し、湿気や振動から保護します。
適切なコーティングおよび塗布装置を選択することで、推定歩留まりを向上させることができます。これらの機械は、プリント基板アセンブリに保護コーティングを高精度で塗布するのに役立ちます。自動化システムを使用すると、間違いが減り、プロセスが安定します。これにより、欠陥が減り、推定歩留まりが高くなります。以下の表は、これらのマシンがどのように結果を向上させるかを示しています。
機構 | 説明 |
|---|---|
精度 | ディスペンシングヘッドは、事前にプログラムされたルーチンを使用して、必要な場所にのみコーティングを塗布し、きれいな境界を確保します。 |
効率 | 自動化により手動マスキングの必要性が減り、生産スループットが大幅に向上します。 |
一貫性 | 自動化されたプロセスにより、業界標準に準拠した均一なコーティングの厚さと被覆率が確保されます。 |
材料の節約 | オンデマンド塗布により、絶縁保護コーティング材料の無駄が削減されます。 |
これらのメリットは日常業務でも実感できます。正確とは、保護の必要のない領域をコーティングしないようにすることを意味します。効率化により、より短い時間でより多くのボードを仕上げることができます。一貫性により、すべてのボードが品質基準を満たしていることが保証されます。材料の節約によりコストを管理し、推定収量を向上させることができます。
間違った コーティングおよび塗布装置を選択すると、推定歩留まりが急速に低下する可能性があります。精度や速度が足りない機械では、塗装ムラや塗り漏れが発生する可能性があります。これにより、やり直しや廃棄が発生し、コストが高くなります。また、機器がさまざまな基板サイズや形状を処理できない場合、配置品質に問題が発生する可能性があります。配置が不適切だと保護が弱くなり、製品の信頼性に影響を与える可能性があります。
また、機器がプロセス内の他のステップとどのように相互作用するかを考慮する必要があります。たとえば、洗浄またはパネル取り外しのステップで残留物や粗いエッジが残る場合、コーティングがうまく貼りつかない可能性があります。これにより、推定収量が低下し、品質に対する評判が損なわれる可能性があります。これらのリスクを回避するために、常に使用する機器を生産ニーズと基板の種類に合わせてください。
配置の品質は、推定収益を決定する重要な要素です。コーティングのあらゆる配置が正確で再現可能であることが必要です。適切なプロセス制御は、この目標の達成に役立ちます。配置の品質を高く保つには、いくつかの方法を使用できます。
粘度の安定化により、コーティング材料を適切な厚さに保ち、スムーズに配置できます。
正確なコーティング塗布では、ロボット システムを使用して、必要な場所にコーティングを正確に配置します。
検査および検証システムは各配置をリアルタイムでチェックするため、推定収量に影響を与える前にエラーを発見できます。
コーティング前の洗浄とパネル剥離にも注意を払う必要があります。きれいな表面と滑らかなエッジにより、コーティングの密着性が向上します。これにより、配置品質と推定歩留まりの両方が向上します。強力なプロセス制御と適切な機器を組み合わせると、すべての基板で信頼性の高い配置とより良い結果が得られます。

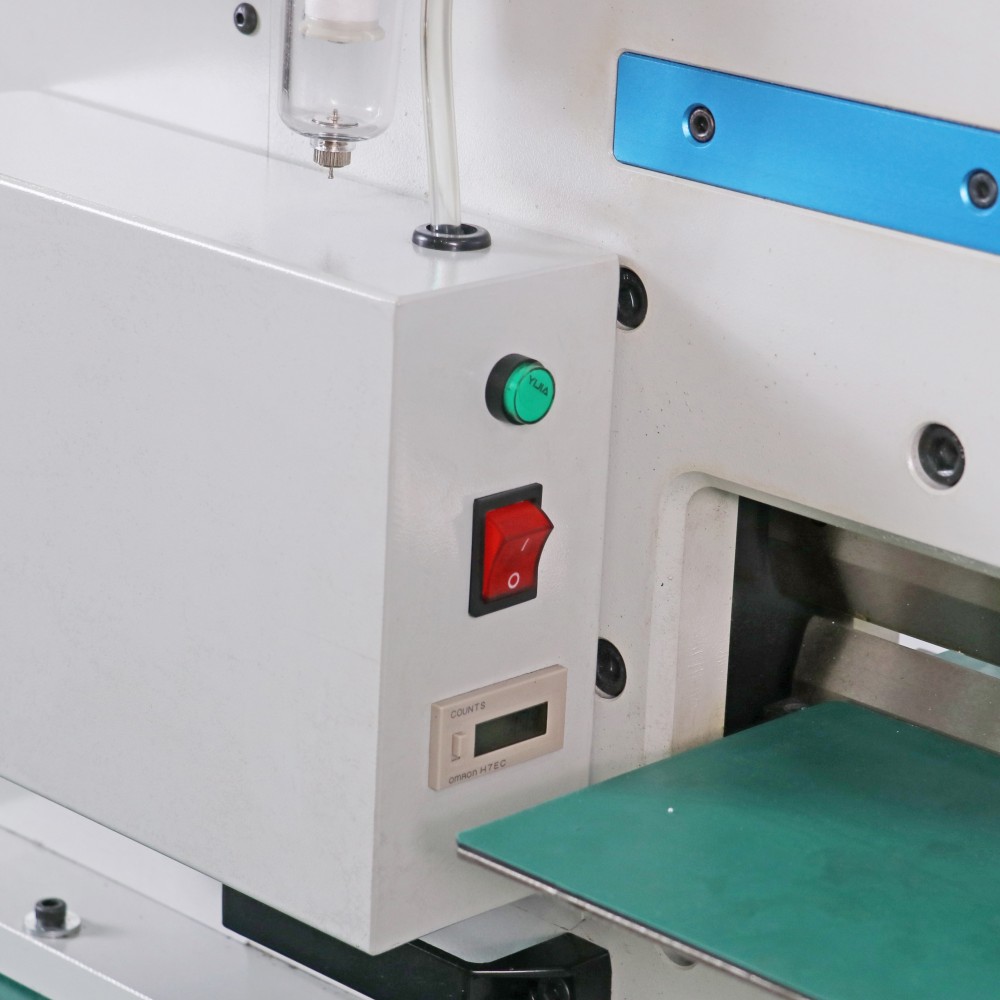

PCB をきれいかつ効率的に分離するには、パネル剥離機を利用します。 { [t19]} PCB デパネリング マシンは、配置品質と歩留まりを向上させるツールとして際立っています。高度な V カットとルーター技術を使用してバリを最小限に抑え、繊細なコンポーネントを保護します。正確なパネル分離を行うと、プローブの精度、機械的安定性、およびはんだ接合の信頼性が向上します。以下の表は、パネル剥離機がどのように生産成果を向上させるかを示しています。
主な調査結果 | 改善 |
|---|---|
ICT時の負担軽減 | 35% |
プローブ精度の向上 | 22μm |
手戻りの削減 | 12% |
ファーストパス利回り（FPY）の増加 | 3～5% |
Cp/Cpk 指数の改善 | 1.33 → 1.57 |
機械的安定性とアライメント | 強化された |
はんだ接合の信頼性 | 改善されました |
全体的な歩留まりと長期信頼性 | 増加した |
アセンブリを保護するために、パネル取り外し中の機械的ストレスを最小限に抑える必要があります。機械的なルーティングやソーイングでは、粉塵や粒子が発生し、基板が汚染される可能性があります。バリや破片があると、信頼性が低下するリスクが高まります。レーザーによるパネル剥離は、工具の磨耗や破片を排除し、クリーンなプロセスを実現する非接触方式を提供します。この方法は機械的ストレスを軽減し、信頼性の高いエレクトロニクスの完全性を維持するのに役立ちます。
PCB のダメージをさらに軽減するには、次の戦略に従うことができます。
ルーターのパネルを外すときは、集塵システムを使用してください。
パネルを適切に固定することで振動を最小限に抑えます。
静電気の放電を避けるために機器を接地してください。
パネル取り外しを念頭に置いてパネルを設計し、V カットを敏感なコンポーネントから離して配置します。
タブのデザインと配置を最適化します。
固定具とサポートを使用してパネルをしっかりと固定します。
機械プロセスを遅くして振動とストレスを軽減します。
レーザーによるパネル剥離などの非接触方法を検討してください。
パネル剥離およびコーティング装置をシームレスに統合すると、最高の結果が得られます。 DFM 主導のパネル設計は、プロセスの早い段階で明確なガイドラインを設定するのに役立ちます。製造前にパネルの充填を最大化することで使用率を最適化し、無駄を削減します。自動化対応パネルを使用すると、SMT、テスト、パネル解除を効率化できます。効率的なレイアウトにより、基板材料の無駄が防止され、手作業が軽減されます。パネルを適切に剥離することで、基板にストレスや破損が生じず、下流のコーティングと塗布がサポートされ、歩留まりと信頼性が向上します。
ヒント: パネル設計とパネル取り外しプロセスを一緒に計画して、コーティングおよび塗布ステップとのスムーズな統合を確保します。
コーティングおよびディスペンス装置で利用できるテクノロジーの種類を理解する必要があります。自動ロボット塗布では、ビジョン技術を使用してコーティングを正確に塗布します。真空コーティングプロセスにより隙間から空気が除去され、高密度の基板上で均一な被覆を実現できます。ディップコーティングの最適化により、ボードの高さが異なる場合でも、均一な厚さが得られます。選択的コーティング技術では、専用のノズルを使用してピンポイントの精度を実現します。これはコンパクトな設計に重要です。ニードル スタイルのディスペンサーは、最小 0.1 mm の領域をターゲットにし、過剰なスプレーを防ぎ、品質を向上させます。視覚誘導システムはリアルタイムで調整し、コンポーネントのエッジを検出して精度を確保します。 SW Systems の SimpleCoat は、さまざまなコーティング材料に対応し、再現性を維持することでファインピッチ部品を保護します。
生産ラインとの互換性を評価する必要があります。以下の表に主な機能を示します。
特徴 | 詳細 |
|---|---|
素早い切り替え | 切り替え時間は30分未満 |
PCBA サイズの互換性 | 50mm×50mmから450mm×450mmまでのサイズに対応 |
コーティングの種類 | アクリル、シリコン、ウレタン塗装 |
コンベアの互換性、設置面積、ソフトウェアの接続性を確認します。実際の PCB とコーティング材を使用したライブ デモをリクエストしてください。コーティング材料の適合性と起こり得る化学的相互作用を評価します。これらの手順は、高品質を維持し、問題を回避するのに役立ちます。
効果的な品質管理システムを使用して、コーティングおよび塗布プロセスを監視する必要があります。 UV 検査は適用範囲を迅速にチェックしますが、すべてのコーティングが蛍光特性を持っているわけではありません。自動光学検査により高い精度と再現性が得られるため、大量生産に最適です。厚さ測定技術は、プロセス制御のための定量的なデータを提供します。継続的な品質チェックには非破壊的な方法を選択してください。
包括的なトレーサビリティによりすべてのコンポーネントが記録され、正確なリコールと分析が可能になります。インテリジェントな材料管理により、間違った材料がラインに入るのを防ぎます。リアルタイムのプロセス監視とフィードバックによりテストデータが統合され、異常な欠陥率についてアラートがトリガーされます。ペーパーレス生産により、作業者は確実に最新のリビジョンを使用できます。スマート制御システムは逸脱をリアルタイムで検出し、即座に調整できます。これにより、欠陥が減り、顧客満足度が向上します。正確な塗布により均一な塗布が保証され、品質不良が少なくなります。より強力な防湿性と長期保存安定性が全体的な品質に貢献します。
最新のコーティングおよびディスペンス システムは、さまざまな PCB タイプと生産量に適応します。自動化、精度、モジュール化により、これらのシステムは柔軟になります。相互接続された生産ラインへの統合により、リアルタイムのデータ収集とプロセスの最適化がサポートされます。自動化とロボット統合の強化により、特にカスタマイズされた環境での柔軟性が向上します。モジュラー設計により、さまざまな要求に合わせて迅速に再構成できます。
使用する材料に応じて、機器の柔軟性を考慮する必要があります。材料の粘度は温度によって変化するため、さまざまな環境下でも粘度を維持するコンフォーマルコートが必要です。材料の特性、硬化、統合の問題を理解します。生産スループットの要件は、コーティング方法の選択に影響します。コネクタや敏感なコンポーネントなどの基板設計要件がプロセスに影響します。コーティングが必要な頻度に基づいて装置を評価します。マスキングなどの塗装前処理により、意図しない塗装を防止します。品質要件により、重要な電子機器に対するより自動化された信頼性の高いアプリケーション方法の必要性が決まります。
ヒント: 知識のあるメーカーと協力して、機器が品質基準を満たし、PCB のアプリケーションに適応していることを確認してください。
PCB アセンブリ装置のコストと生産上の利点を比較検討する必要があります。特に自動化や高度な組み立てツールの場合、初期投資が高額に見える場合があります。ただし、すべての生産サイクルで効率が向上し、欠陥が減少します。ピックアンドプレース機、はんだペースト塗布、SMT 検査装置を使用すると、dpmo が低下し、fpy が向上します。また、リフローはんだ付けの欠陥が減少し、無駄が最小限に抑えられます。組み立てを合理化し、生産速度を高めると、配置にかかる全体的なコストが下がります。はんだペーストの印刷およびリフロー中に発生する欠陥が少なくなるため、再作業が減り、初回パスの歩留まりが高くなります。
注: 高品質の PCB アセンブリ装置に投資すると、品質基準を満たし、すべてのアセンブリ段階での欠陥を減らすことができます。
投資の長期的な価値に焦点を当てる必要があります。自動化には初期費用が必要ですが、時間の経過とともに費用を節約できます。人件費を削減し、生産効率を向上させます。また、欠陥が減り、FPY が高くなることがわかります。組み立てプロセスの信頼性が高まり、より優れた dpmo レートを達成できます。一貫した制作品質を維持できるため、配置にかかる全体的なコストは低く抑えられます。欠陥を減らし、生産成果を向上させることで、投資からより多くの価値を得ることができます。製造作業では、安定した組み立てと、リフローおよびはんだペースト印刷における欠陥の減少によりメリットが得られます。
投資要素 | 短期的な影響 | 長期的な影響 |
|---|---|---|
初期費用 | 高い | 貯蓄による相殺 |
欠陥 | 減少 | 最小化 |
生産効率 | 改善されました | 持続的 |
fpy | 増加した | 保守済み |
dpmo | 低くなった | 安定した |
PCB アセンブリ装置を選択するときは、信頼性とメンテナンスを考慮する必要があります。信頼性の高い機械により、生産がスムーズに実行されます。予期せぬダウンタイムを回避し、組み立て時の欠陥を減らします。定期的なメンテナンスにより、ピックアンドプレースプロセス、リフロー、検査システムが最高の効率で動作することが保証されます。組み立てツールを良好な状態に保つことで、投資を保護できます。また、高い fpy と低い dpmo を維持します。生産は一貫性を保ち、常に品質基準を満たします。リフローおよびはんだペースト印刷における欠陥が減少するため、コストを管理し、全体的な配置コストを向上させることができます。
ヒント: 欠陥を防止し、生産効率を最大化するために、すべての PCB アセンブリ装置の定期メンテナンスのスケジュールを立ててください。
購入する前に、コーティングおよび塗布装置を慎重に評価する必要があります。まず、各マシンと PCB のタイプおよび実稼働ボリュームとの互換性を確認します。装置が使用する材料をサポートしており、プロセス要件に適合しているかどうかを確認してください。実際の基板やコーティングを使用したデモンストレーションをリクエストしてください。素早い切り替え、簡単なメンテナンス、信頼性の高い自動化などの機能を探してください。サプライヤーの評判とアフターサポートを考慮してください。スループット、精度、既存ラインとの統合に基づいてモデルを比較します。同様の機器を使用している他のメーカーの参考資料を求めてください。
実証済みのベスト プラクティスに従うことで、PCBA の収益と配置の品質を最大化できます。長期にわたる信頼性のためには、洗浄されていないフラックス残留物を洗浄することが不可欠です。インクや指紋などの汚染物質を除去すると、はんだボールの形成が防止され、コーティングの密着性が向上します。表面がきれいであれば検査も容易になります。
ベストプラクティス | 説明 |
|---|---|
設計の最適化 | PCBA 設計を強化して、歩留まりと配置品質を向上させます。 |
プロセスの最適化 | 製造を合理化して欠陥を減らし、効率を高めます。 |
品質管理措置 | 厳格なチェックを適用して、生産全体を通じて高い基準を維持します。 |
サプライヤーとのコラボレーション | サプライヤーと緊密に連携して、高品質の材料とコンポーネントを確保します。 |
従業員研修 | PCBA の製造におけるスキルと知識を向上させるためにスタッフを訓練します。 |
根本原因の分析 | 欠陥を分析して原因を見つけて除去し、歩留まりを向上させます。 |
データ分析 | データを使用してプロセスを監視し、改善すべき領域を特定します。 |
継続的な改善への取り組み | 継続的な改善の文化を育み、品質に適応して向上させます。 |
ヒント: 強力な接着力と信頼性の高いパフォーマンスを確保するために、コーティングする前にすべての基板を徹底的に洗浄します。
機器の導入時によくある落とし穴に注意することで、多くの問題を回避できます。
不要な反応を防ぐために、接着剤と互換性のある材料を使用してください。
接着剤を光から保護するために、黒色または不透明な液体ラインを選択してください。
容器を交換した後、液体ラインをパージして気泡を取り除きます。
液体の粘度に基づいて適切な圧力ポットを選択してください。
接着剤に空気が溶けるのを避けるため、空気圧を 30 psi 未満に保ちます。
気泡の発生を減らすために、より短く幅広い流体ラインを使用してください。
目詰まりを引き起こす可能性があるため、高いせん断力を発生するポンプは避けてください。
光硬化性材料との適合性をテストするバルブ。
注: 慎重な計画と定期的なチェックは、欠陥を防止し、高い歩留まりを維持するのに役立ちます。
適切なコーティング、ディスペンス、およびパネル剥離装置を選択することで、より高い戦略的な機器の選択により、製造効率と財務結果の両方が向上します。機器コスト効率 (ECE) は、選択が生産性とコストにどのような影響を与えるかを測定する明確な方法を提供します。 PCBA歩留まりとより優れた配置品質 を達成できます。
自動光学検査と X 線により、漏れ率が低下し、製品の完全性が向上します。
フライング プローブ テストは、プロトタイプのアジャイル開発をサポートします。
回路内テストは大量生産に最適です。
会社名 | 説明 | 結果 |
|---|---|---|
ヘラーエレクトロニクス株式会社 | 自動化にコボットを使用 | セットアップ時間を数週間から数日に短縮 |
FCC (アダムス) | クラッチ製造におけるレポートの改善 | コスト効率の向上とプロセスの簡素化 |
JRマシン | 限られたスペースでの自動化の追加 | セットアップ時間とサイクル時間の短縮 |
ワールドワイドフィッティング | ロボット自動化による合理化 | より強力な競争力を獲得 |
これらの推奨事項を運用に適用してください。より信頼性の高い結果とより強力なリターンが得られます。
より高い精度と一貫性が得られます。自動化システムは、必要な場所に正確にコーティングを塗布します。これにより欠陥が減り、材料が節約されます。また、生産速度と製品の信頼性も向上します。
PCB パネル分離機は、I.C.T モデルと同様に、基板をきれいに分離します。バリやコンポーネントへのストレスを回避できます。これにより、基板が安全に保たれ、コーティングや組み立ての準備が整います。
PCB のサイズとコーティング材質との互換性を必ず確認してください。簡単なメンテナンス、自動化機能、強力なサプライヤーのサポートを探してください。最良の結果を得るには、実際のボードを使用したデモをリクエストしてください。
メーカーのスケジュールに従う必要があります。定期的なメンテナンスにより、機械はスムーズに稼働し続けます。これにより予期せぬダウンタイムが防止され、高い歩留まりと品質を維持することができます。
