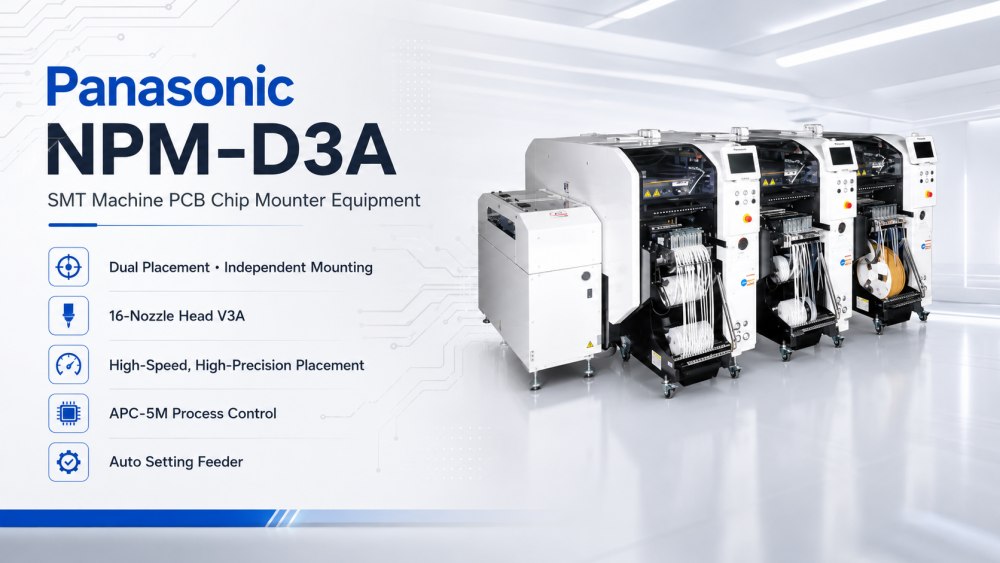

LED 電球 SMT 組立機は、LED 照明 PCB の生産における自動コンポーネント配置に使用されます。これは、LED 電球ドライバー ボード、電源制御ボード、照明制御モジュール、およびその他の中小規模の電子アセンブリに適しています。パナソニック SMT 配置装置は、工場でのコンポーネントの取り付けを手作業よりも迅速かつ一貫して行うのに役立ちます。 LED 電球の製造では、最終製品には信頼性の高い電力制御、良好なはんだ接合、および一貫した電気的性能が必要なため、安定した PCB アセンブリが重要です。この機械は、孔版印刷、SPI 検査、リフローはんだ付け、AOI 検査、PCB コンベア、およびアンロード システムと接続できます。 LED の照明メーカーにとって、これはより安定した SMT プロセスを構築するための実用的なソリューションです。
完全に独立して配置できるデュアル配置方式
基本性能の向上により高速・高精度装着を実現
良い生産と安定稼動のための5M※プロセス制御「APC-5M」
※5M：生産現場の変動要素：人、機械、材料、方法、測定
自動設定フィーダーをはじめとした多彩なスキルレス・省人化機能
| 仕様
| 仕様項目 | NPM-D3A |
|---|---|
| PCB 寸法(mm) | デュアルレーンモード：L50mm×W50mm～L510mm×W300mm シングルレーンモード：L50mm×W50mm～L510mm×W590mm |
| 装着ヘッド最高速度 | 46,000 CPH (0.078 秒/チップ) 38,000 CPH (0.095 秒/チップ) |
| 装着ヘッド装着精度（Cpk≧1） | ±37μm/チップ±30μm/チップ |
| コンポーネントの寸法 | 0402チップ～L100×W90×T28 |
| コンポーネントの最大供給数 | 68 |
| テープ幅の計算 | 4mm、8mm |
| SMT ライン機器リスト
自動 LED 電球組立機は、完全な SMT 生産プロセスで動作する必要があります。 I.C.T は、SMT ローダー、自動ステンシル印刷機、SPI 検査機、PCB コンベア、パナソニック LED 電球 SMT 機、リフロー炉、AOI 検査機、PCB ルーター、PCBA 洗浄機、およびアンローダーを提供できます。 LED 電球 PCB の製造では、はんだペーストの印刷を最初に制御する必要があります。次に、SMT マウンターがコンポーネントを基板に配置します。リフローはんだ付けによりはんだ接合部が形成され、AOI によって配置とはんだ付けの品質がチェックされます。 PCB ハンドリング マシンは手作業による接触を減らし、基板のスムーズな移動を維持します。 I.C.T は、お客様が基板サイズ、出力ターゲット、ワークショップのレイアウト、検査のニーズに基づいてこれらのマシンを適合させるのに役立ちます。
| 顧客成功ビデオ
I.C.T は、ウズベキスタンの顧客の大規模電子工場プロジェクトをサポートしました。顧客は、コンピュータのマザーボード、SSD、メモリ関連製品、およびその他の電子アセンブリの製造を計画していました。 I.C.T は初期のコミュニケーション中にプロジェクトに参加し、インストール、デバッグ、実稼働テストを通じて関わり続けました。 SMT ラインには、I.C.T-5151 ステンシル プリンター、4 台の SMT 配置機、Lyra シリーズ リフロー オーブン、SPI、AOI、および PCB ハンドリング システムが含まれています。 DIP ラインには、手動挿入、JUKI 異形挿入装置、I.C.T-Acrab350 ウェーブはんだ付け、コンベア システムが含まれていました。テスト実行後、お客様は I.C.T の対応、トレーニング サポート、設備の品質、生産ラインの完全な調整について良いフィードバックをいただきました。
| サービスとトレーニングのサポート
LED 電球 SMT 組立機械プロジェクトの場合、I.C.T はまず顧客の LED 製品と生産計画を検討します。私たちのチームは、PCB サイズ、ドライバーボード設計、コンポーネントパッケージ、ターゲット出力、はんだ付けプロセス、検査方法、工場スペースをチェックします。ライン到着後はエンジニアが機器の配置、回線の接続、ユーティリティの確認、ソフトウェアの準備、試作などをサポートします。トレーニングは、SMT プロセス全体を中心に構成されています。オペレーターは、はんだペーストの印刷、配置、リフロー温度、AOI の判定、および基板の搬送を制御する方法を学びます。これは、お客様のチームが生産ラインを 1 つのプロセスとして理解するのに役立ちます。また、初期の生産管理が容易になり、日々の運用の信頼性が向上します。
|お客様の声
LED 照明生産のお客様は、多くの場合、安定した出力、低い欠陥リスク、シンプルなライン操作に重点を置いています。 I.C.T は、お客様が 1 台のマシンだけでなくプロセス全体をチェックできるように支援することで、これらの目標をサポートします。 LED 電球 PCB のはんだ付けまたは配置に問題がある場合、その原因はペーストの印刷、フィーダーのセットアップ、コンポーネントの認識、リフロー温度、または AOI の設定にある可能性があります。 I.C.T のエンジニアは、スタートアップやトレーニング中にこれらの点を段階的に確認するのに役立ちます。この実践的なサポートは試作時の時間を節約できるため、お客様から高く評価されています。 SMT Assembly Machine For LED Bulb PCB プロジェクトの場合、明確なガイダンスは、ローカル チームがより早く安定した生産に到達するのに役立ちます。
|認証と規格
I.C.T は、品質文書、納品記録、輸出梱包管理を備えた完全な SMT ライン プロジェクトを準備します。完全な生産ライン ソリューションは、CE、RoHS、ISO9001、関連特許資料などの一般的な要件をサポートできます。出荷前に、当社のチームが機器、アクセサリ、スペアパーツ、ケーブル、ソフトウェア ファイル、梱包リスト、ラベル、木製ケースの保護をチェックします。 LED の電球生産ラインの場合、プロジェクトには多くの機械や小さな付属品が含まれる可能性があるため、このステップは役に立ちます。不足している項目があると、インストールのタイミングに影響する可能性があります。 I.C.T のチェック プロセスは、顧客がより完全な出荷を受け取り、プロジェクトの遅延を軽減し、より明確な記録で工場セットアップを準備するのに役立ちます。
| I.C.T の会社と工場について
I.C.T は、エレクトロニクス メーカーが LED 照明、パワー エレクトロニクス、消費者製品、自動車エレクトロニクス、通信機器、産業用制御ボード、およびコンピュータ関連製品の生産ラインを構築するのを支援します。当社のソリューション範囲は、SMT、DIP、コーティング、ディスペンス、はんだ付け、検査、洗浄、および PCB 取り扱い機器をカバーしています。 LED の電球工場の場合、I.C.T は、PCB のローディング、はんだペースト印刷、配置、リフロー、検査からアンローディング、その後の組み立て接続までのプロセスをサポートできます。 80 か国以上の 1,700 を超える顧客が、さまざまな工場プロジェクトで I.C.T と協力してきました。 I.C.T は、生産テスト、エンジニアリング サービス、海外設置サポート、長期的な技術指導により、お客様が設備計画を実際の生産ラインに変えるのを支援します。
