LCO-350
I.C.T
| 数量： | |
|---|---|
|高度な PCBA オンライン レーザー切断ソリューション
I.C.T PCBA オンライン レーザー切断機は、精度と清浄度が重要な半導体業界向けに構築されています。この完全に自動化されたシステムは、基板のロードから最終的なトレイの配置まですべてを処理します。強力な緑色レーザーを使用して、PCBA パネルを迅速かつきれいに切断し、敏感なコンポーネントに機械的ストレスや熱損傷を与えることはありません。このラインには、クリップフレームを供給するための高度なローダー、高スループットを実現するデュアルカッティングステーション、OK の製品をトレイに分類し、NG のボードを廃棄箱に送る自動配置機が含まれています。 SMT または半導体ラインにシームレスに統合できるように設計されており、エッジを滑らかで粒子のない状態に保ちながら、複雑な形状、薄い基板、多品種生産をサポートします。
| 主な機能の詳細
高精度デュアルレーザー切断
2 つの 35W 緑色レーザーが連携して、200mm/s 以上の速度で基板を切断し、位置決め精度 ±0.005mm、切断精度 ±0.025mm を実現します。このセットアップは、品質を犠牲にすることなく生産性を 2 倍にし、速度と一貫性が重要となる大量の半導体 PCBA 処理に最適です。
熱による損傷がなく、きれいなエッジ
グリーンレーザー技術は熱影響部をほとんど作らず、剥離、反り、炭化を防ぎます。切断後のエッジは滑らかで、バリやホコリがなく、QFN、BGA、カメラ モジュール、半導体アプリケーションの 5G PCB などの繊細なコンポーネントに最適です。
インテリジェントな CCD 位置決めと欠陥選別
3 色の照明と自動拡張補正を備えた高度な CCD カメラは、基準点を正確に特定します。このシステムは切断中に欠陥を検出し、吸引ノズルを使用して良品の基板のみをトレイに配置し、欠陥のある基板を拒否することで手動検査を減らし、歩留まりを向上させます。
トレイ管理による完全自動化されたワークフロー
サーボ制御ローダーによる自動基板供給から、同期マニピュレーターによるピックアップ、そして満杯のトレイの最終スタッキングまで、プロセス全体がハンズフリーで実行されます。さまざまなサイズの製品を処理し、空のトレイを自動的に供給し、満杯のトレイを取り除くことで、ペースの速い半導体ラインの労力を節約します。
安全、安定、スマートな統合
この機械は SMT 帯電防止規格を満たしており、安全ドア インターロック、漏れ防止機能、内蔵チラーと集塵機能を備えています。 MES アップロード用の QR コード読み取りをサポートし、カスタム フィクスチャを提供するため、信頼性の高い操作と他の工場設備への簡単な接続が保証されます。
| 仕様
| アイテム | LCO-350 |
| レーザーの種類 | グリーンレーザー |
| レーザー出力 | 35W |
| プラットフォーム範囲 | 300*300mm ダブルテーブル |
| 製品厚みに適応(mm) | MAX1.5mm |
| プラットフォームの最大速度 | 1000m/秒 |
| 最大切削速度(mm/s) | ≧200mm |
| 位置決め精度 | ±0.005mm |
| 再現性 | ±0.005mm |
| 切断精度 | ±0.025mm |
| 力 | AC220V/50Hz、3KW |
| 重さ | 3200KG |
| Dimensions | L1600*W1300*H1800mm |

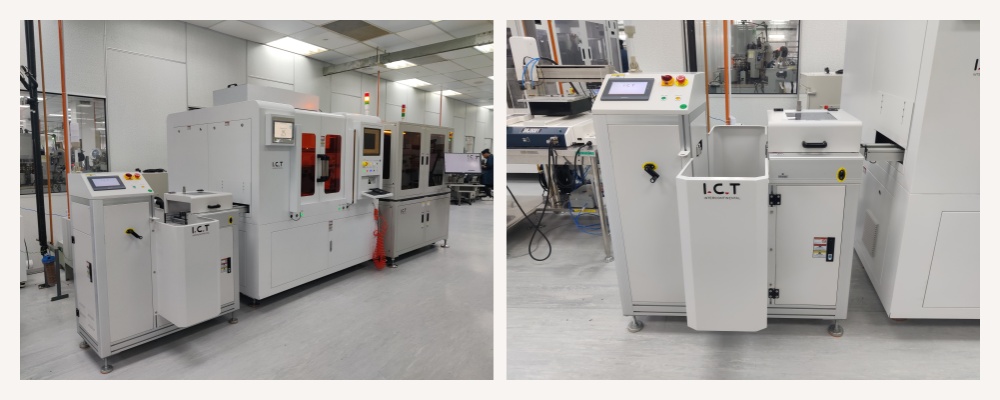

| 相補型半導体ライン設備

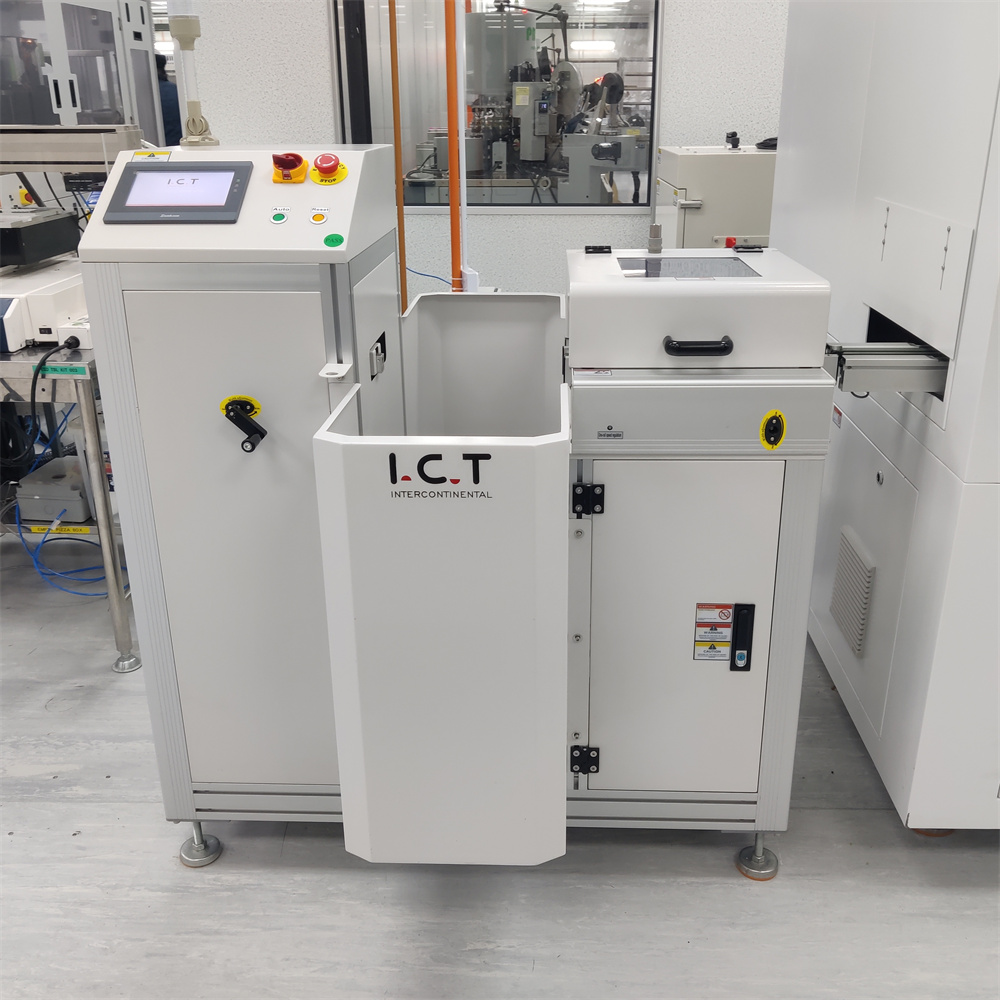

I.C.T は、半導体および PCBA の生産ラインを構築またはアップグレードするためのあらゆる機器を提供します。 PCBA オンライン レーザー切断機のほかに、主要な関連システムには、信頼性の高いクリップ フレーム供給のための自動 ローダ、正確なトレイ パッキングのための自動 PCBA/IC 配置機、および小規模バッチまたは研究開発向けのオフライン レーザー切断機オプションなどがあります。これらは、AOI の検査、洗浄ステーション、コンベアと連携して、効率的で欠陥の少ないラインを作成します。 I.C.T は、工場の完全なパートナーとして、生産量を最大化するためにすべてをスムーズに統合するのに役立ちます。
| 顧客成功ビデオ

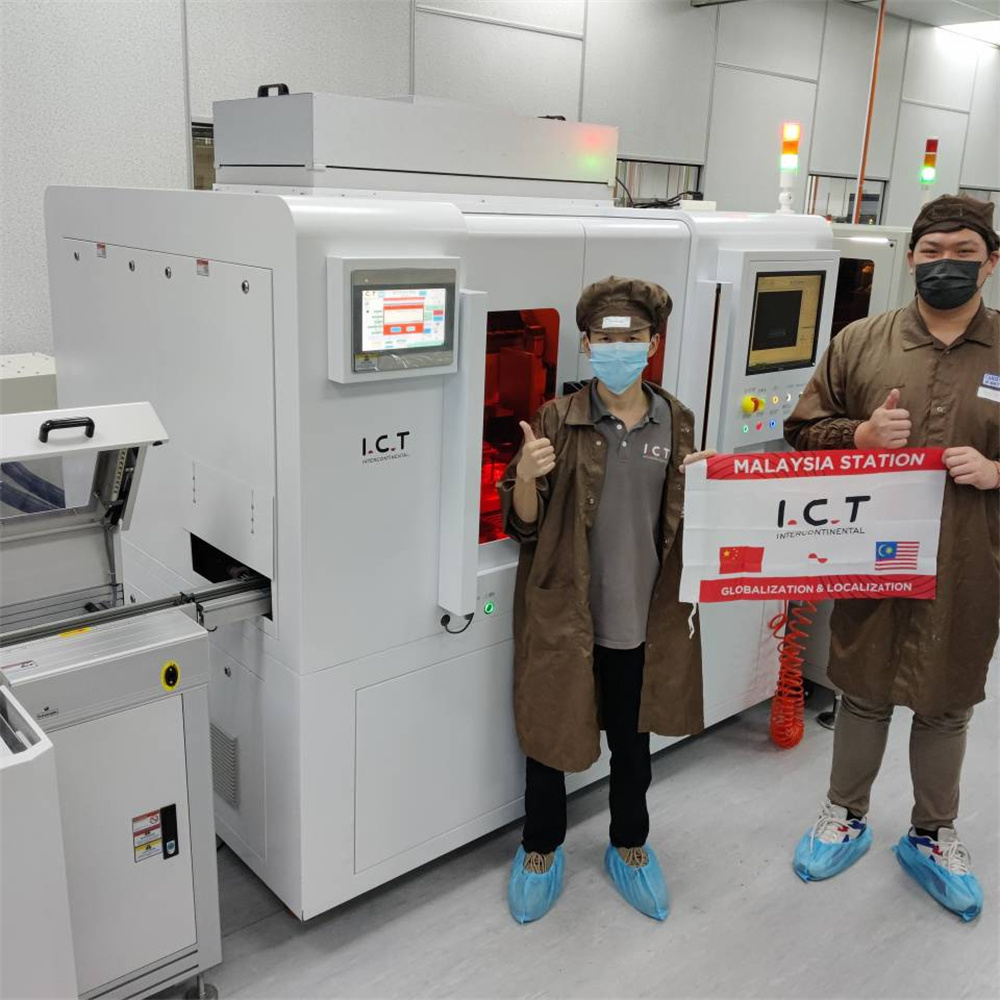

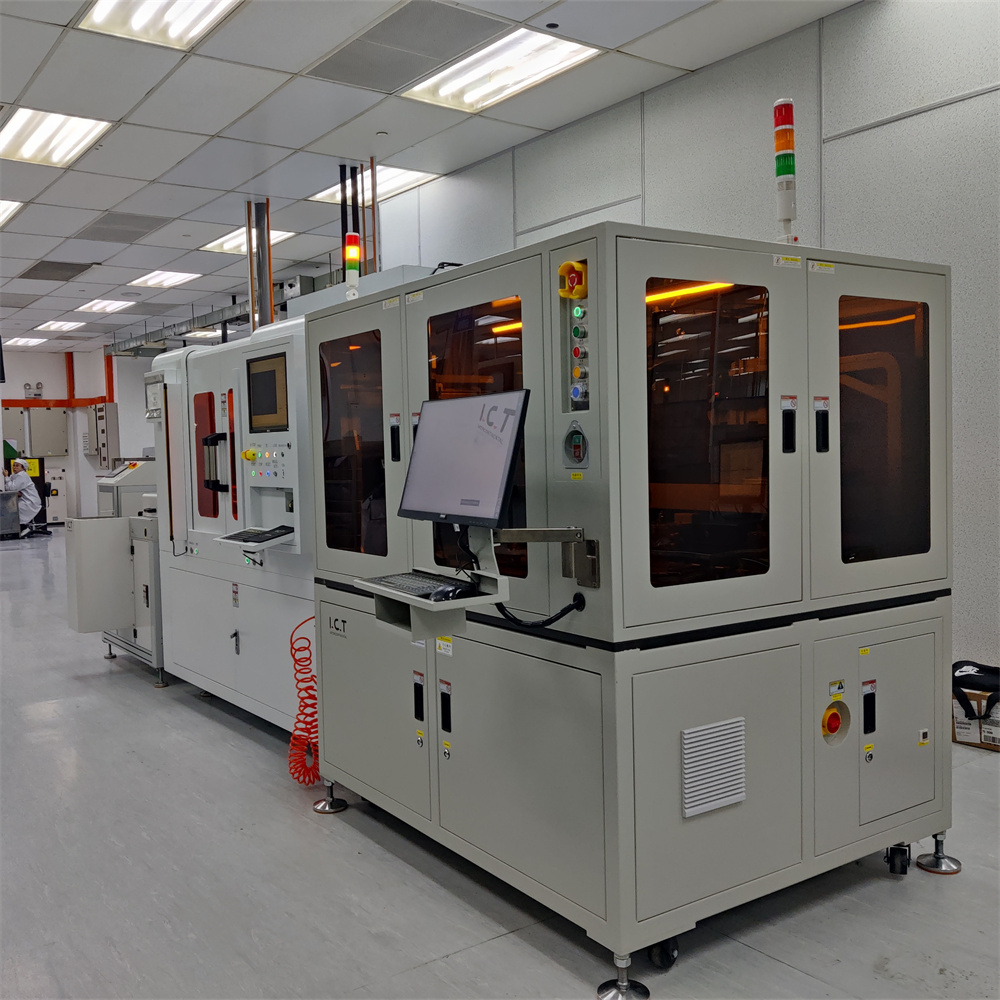

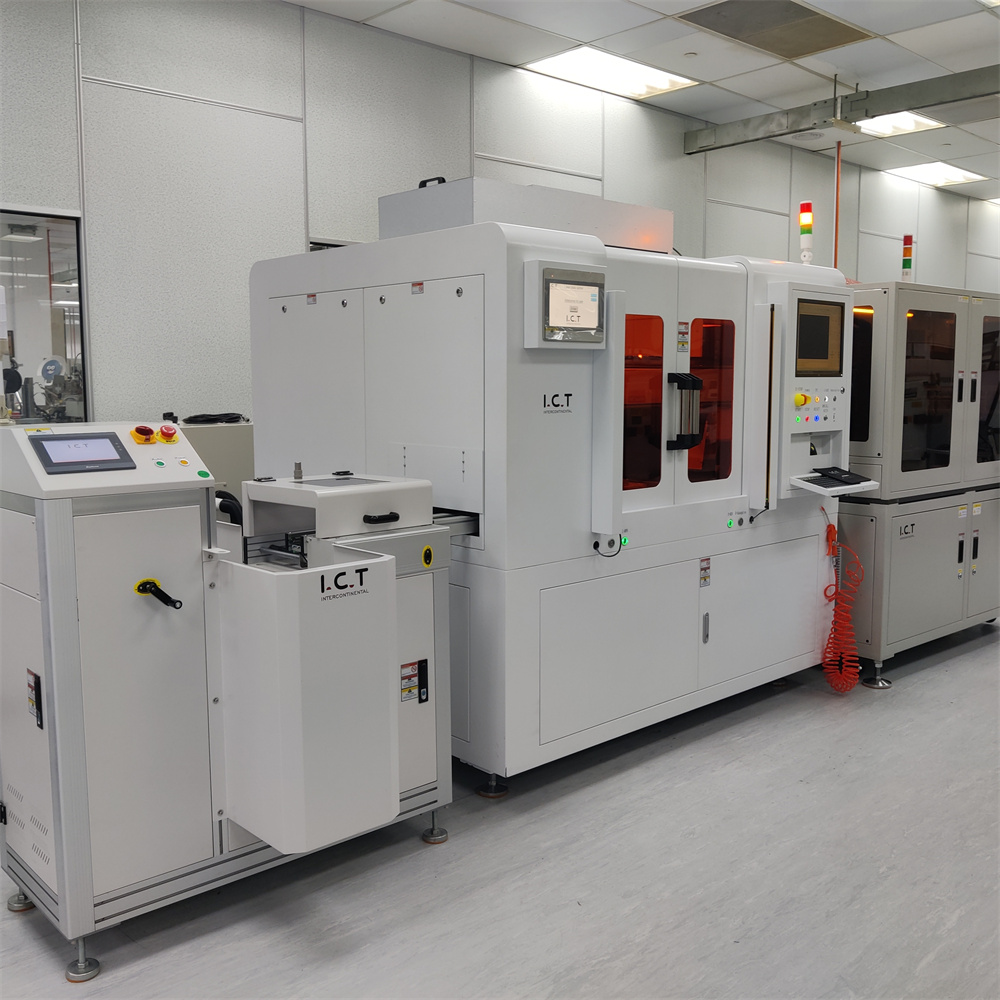

マレーシアでは、I.C.T が大手半導体顧客に完全なオンライン レーザー シンギュレーション システムを納入することに成功しました。当社のエンジニアは現場に出向いて、高度なローダー、PCBA オンライン レーザー切断機、自動配置機などのフルラインを設置しました。彼らは完全なデバッグ、オペレーターのトレーニング、プロセスの最適化を実行して、スムーズな立ち上げを確実にしました。お客様は、きれいなエッジによる高速かつ高歩留りの切断、欠陥の自動分類、手作業の削減を享受できるようになりました。このプロジェクトにより、競争市場における生産能力と製品品質が強化されました。
| サービスとトレーニングのサポート
専門的なサポートとトレーニング
I.C.Tは、販売前のコンサルティングから販売後のサポートまで、包括的なサービスを提供します。当社の経験豊富なエンジニアは、お客様のチームと製品に合わせた完全な設置、オンサイトのデバッグ、オペレーターのトレーニングを提供します。また、プロセスの最適化、定期的なメンテナンスのガイダンス、リモートまたはオンサイトでの迅速なトラブルシューティングも提供します。 20 人以上の専任エンジニアと素早い応答時間により、お客様が PCBA オンライン レーザー切断機とライン全体の寿命を通じて最高のパフォーマンスを維持し、ダウンタイムを最小限に抑えることができます。
| お客様の声
お客様の声
マレーシアやその他の国で設置する際の当社のエンジニアの専門的で忍耐強い詳細なトレーニングはお客様から高く評価されています。多くの人が、PCBA オンライン レーザー切断機の信頼性の高いパフォーマンス、きれいな切断結果、傷つきやすい半導体基板上での損傷のない出力を強調しています。また、完璧な状態で到着した頑丈で丁寧に梱包された発送、さらに質問に対する迅速な対応 (多くの場合数時間以内に解決される) も高く評価されています。 「I.C.T は真の価値と安心感を提供します」と、満足しているパートナーからの共通のコメントです。
| 認証と規格
I.C.T の機器は安全性と信頼性に関する国際基準を満たしています。当社の PCBA オンライン レーザー切断機と関連システムは、欧州準拠の CE 認証、環境安全の RoHS、品質管理の ISO9001 を取得しています。また、当社はレーザー切断技術、ソフトウェア、自動化機能に関する複数の特許を取得しており、実証済みのエンジニアリングに裏付けられた高度な準拠ソリューションを確実に入手できます。
| I.C.T の会社と工場について
I.C.T について – あなたのグローバルパートナー
I.C.T は、25 年以上の経験を持つフルエレクトロニクス製造ソリューションの大手プロバイダーです。当社は、厳格なテストプロセスと完全な品質管理システムを備えた 12,000 平方メートルの施設で独自の機器を設計および製造しています。 20 人の専門エンジニアを含む 89 人のスタッフからなる当社のチームは、72 か国の 1,600 以上の顧客にサービスを提供してきました。当社は、需要分析やライン計画から設置、トレーニング、継続的な最適化に至るまで、ワンストップのサポートを提供することで急速に成長し、世界中の半導体工場や PCBA 工場が効率的で高品質な生産システムを構築、アップグレード、稼働できるよう支援しています。
